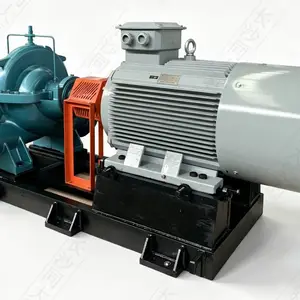

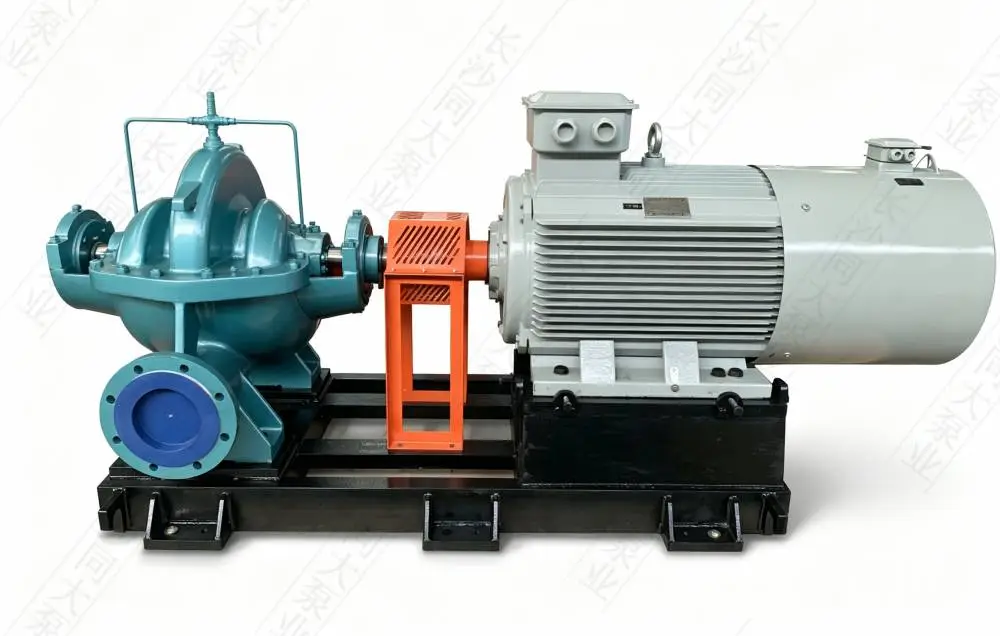

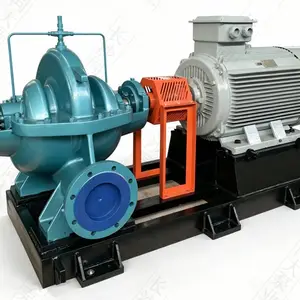

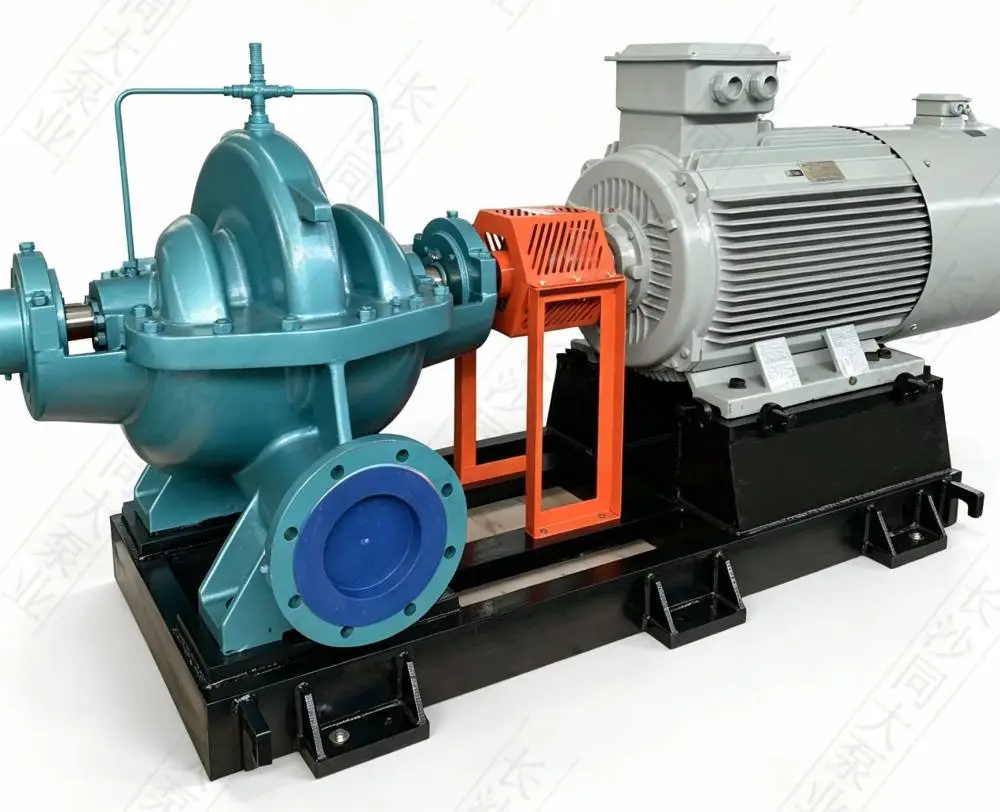

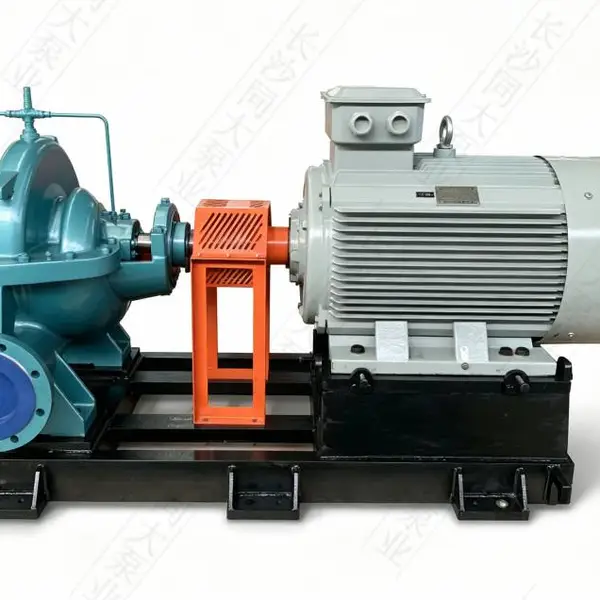

长沙同大250TS39自来水厂循环水泵

型号说明

例：250TS39

250 —泵的吸入口径（mm）

TS—单级双吸,中开离心清水泵

39—设计点扬程（m）

一、250TS39核心结构与特点

（一）双吸叶轮

采用双吸式叶轮设计，相当于两只单吸叶轮背靠背地装在同一根轴上并联工作。液体从叶轮两侧同时吸入，流量远大于同规格单吸泵。双吸叶轮的对称结构使两侧轴向力基本相互抵消，无需设置专门的轴向力平衡装置，泵运行更加平稳可靠。

（二）水平中开式结构

泵体与泵盖沿轴心线水平剖分，吸入口与排出口通常位于泵轴心线下方。这一结构的优势在于：检修时无需拆卸进出口管路和电机，只需揭开泵盖即可取出转子部件进行维修，大幅缩短了检修停机时间。

（三）主要零部件

1、泵体与泵盖：共同构成叶轮工作室，以销定位、用螺栓紧固，形成半螺旋形吸入室和蜗形压出室

2、泵轴：由优质碳钢或不锈钢制成，两端由轴承支撑

3、轴承：可选用SKF、NSK等进口品牌，***运行平稳、噪音低、寿命长

4、轴封：可采用机械密封或填料密封，机械密封可保障8000小时无泄漏运行

5、密封环：减少高压区液体漏回低压区，提高容积效率，磨损后可方便更换

（四）安装方式

长沙同大TS型卧式单级双吸泵可根据现场使用条件选择卧式或立式安装，装配时不需调整。还可加装自吸装置实现自动吸水，无需安装底阀和真空泵。

二、性能范围

性能指标 参数范围

流量 Q70~ 22392 m?/h

扬程 H 10 ~ 280 m

效率 η 65% ~ 90%

适用介质温度 -20℃ ~ 80℃（常规）

允许进口压力 ≤ 0.6 MPa

电机功率 11 ~ 2,240 kW

汽蚀余量 1.6 ~ 10.3 m

三、常见型号系列

系列特点说明

S型 基础型号，单级双吸水平中开式离心清水泵

SH型 与S型性能基本相同，主要区别在于旋转方向不同

SA型 S型改进产品，通用化程度更高

SAP型 SA型改进扩充品种，性能范围更广

SM型 耐磨型，适用于含泥沙介质

SLA型 立式安装，节省泵房投资

四、主要应用领域

单级双吸离心泵广泛应用于需要大流量输送的各类场景：

1、市政给排水：自来水厂原水取水、城市管网供水、市政防洪排涝、雨水泵站、大型建筑生活供水

2、电力能源：电站循环冷却水系统、热电厂工业补水

3、工业领域：钢铁冶金、石油化工、造纸、纺织等工厂循环供水与工艺给排水

4、水利与农业：大型水利工程、农田灌溉与排涝

5、建筑与暖通：集中供热管网、空调循环冷却水系统

6、消防系统：工厂、矿山消防供水

五、选型说明

选型时应根据以下因素确定具体型号：

1、流量需求：确定、正常和最小流量

2、扬程要求：计算系统所需总扬程

3、介质特性：温度、腐蚀性、含固量等

4、安装条件：卧式或立式、空间限制

5、旋转方向：从电机端看，S型泵顺时针旋转，SH型泵逆时针旋转

六、产品优势总结

? 流量大、效***——双面进水设计，流量范围70~ 22392 m?/h，效***达65%~90%

? 运行平稳可靠——对称叶轮结构有效平衡轴向力，振动小、噪音低、寿命长

? 抗汽蚀性能优异——双面进水降低入口流速，抗汽蚀性能好

? 维护检修便捷——水平中开结构无需拆卸管路即可检修，大幅缩短停机时间

? 安装形式多样——卧式/立式可选，适应不同现场条件

? 材质选择灵活——可根据不同介质选用铸铁、铸钢、不锈钢、青铜等多种材质
