产品介绍

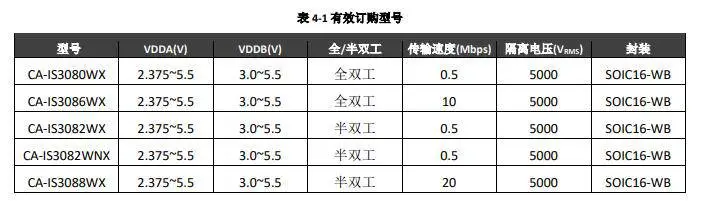

CA-IS3080WX  全双工，数据传输速度 500kbps

CA-IS3086WX  全双工，数据传输速度 10Mbps

CA-IS3082WX  半双工，数据传输速度 500kbps

CA-IS3082WNX 半双工，数据传输速度 500kbps

CA-IS3088WX   半双工，数据传输速度 20Mbps

CA-IS308x 是一系列隔离式 RS-485/RS-422 收发器，

电气 隔离等级高，能够满足工业应用场景严苛的要求。

该系列器件内部的逻辑输入与输出缓冲器之间通过二氧化硅(SiO2)绝缘栅隔离，

能承受5000VRMS(一分钟)的电气隔离以及具有±150kV/us的典型CMTI性能。

绝缘栅阻断了逻辑侧与总线侧的地环路，

有助于降低具有较高地电势差的端口间干扰，确 保 数据的正 确 传 输。

CA-IS308x 系列用于支持多节点数据通信总线，

通信速率 高 至 20Mbps，允许同一总线上挂接 256 个收发器。

该系列器件中，CA-IS3080 和 CA-IS3086 为全双工收发器，

CA-IS3082 和 CA-IS3088 为半双工收发器，

可通过器件的接收使能与发送使能引脚控制收发状态，避免总线冲突。

CA-IS308x 系列器件采用 16 引脚、宽体 SOIC 封装，

符合 行业隔离式 RS-485/RS-422 的标准封装，

支持–40°C 到 125°C 的工作温度范围。

产品特性

▲ 满足或超过TIA/EIA-485A标准的RS-485收发器

▲ 数据速率：500kbps，10Mbps、20Mbps

▲ 1/8 单位负载（支持 多 达 256 个总线节点）

▲ 逻辑侧供电范围：2.375V至 5.5V

▲ 总线侧供电范围：3.0V至 5.5V

▲ 总线共模工作范围：

? CA-IS3080/86：–15V 至 +15V

? CA-IS3082/88：–7V 至 +12V

▲ 高共模瞬态抗扰度：±150kV/μs（典型值）

▲ 带有限流驱动器和热关断功能

▲ 开路、短路和空闲总线失效保护

▲ 工作温度范围：–40 °C至125 °C

▲ 16引脚宽体SOIC封装，引脚兼容多数隔离式 RS-485 收发器

▲ 额定工作电压下隔离栅寿命大于40年

▲ 安全认证：

? 根据 DIN EN IEC 60747-17(VDE 0884-17):2021- 10 的 VDE 认证

? 根据 UL 1577 的 UL 认证

? 根据 GB4943.1-2022 的 CQC 认证

? TUV 认证

? 根据 EN 61010-1 标准

? 根据 EN 62368-1 标准

产品应用

▲ 光伏逆变器

▲ 工厂自动化

▲ 电机驱动器

▲ 楼宇自动化
