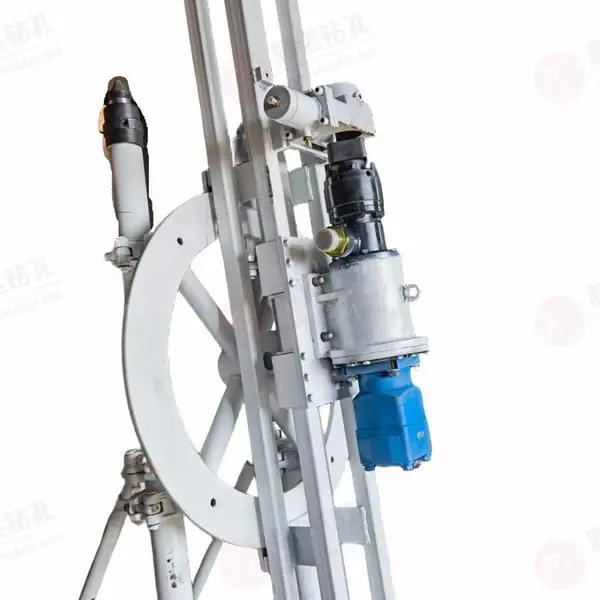

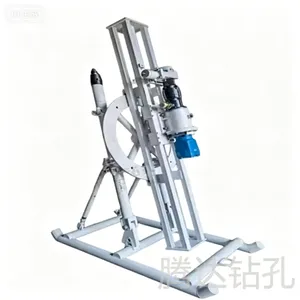

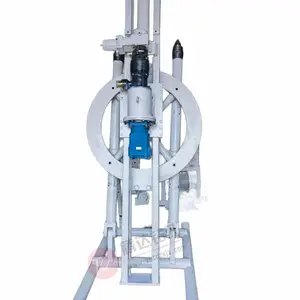

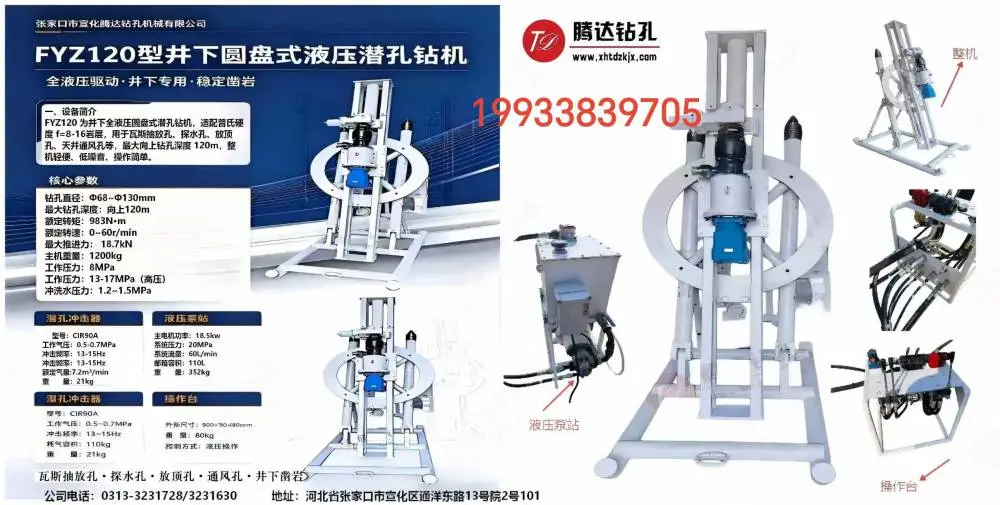

FYZ120 全液压潜孔钻机（腾达?井下 / 隧道专用）

FYZ120是一款圆盘式、全液压驱动的井下 / 隧道专用潜孔钻机，主打 “窄巷道、深孔、硬岩” 钻进，能打水平、仰角、向上孔，深度 120m。

一、核心定位与用途

· 品牌 / 厂家：张家口宣化腾达钻孔机械（本地***矿用钻机厂）

· 机型：FYZ120（井下 / 隧道）

· 适用场景：煤矿 / 金属矿井下、隧道、巷道内施工

· 钻孔类型：瓦斯抽放孔、探水孔、注水孔、放顶孔、锚索孔、通风孔等

· 岩石硬度：普氏硬度 f8–f14（中硬～硬岩）

二、关键技术参数（标准版）

1）钻孔能力

· 钻孔直径：φ68–130 mm

· 孔深：向上 120 m（高压工况）

· 钻孔角度：水平 ±90°、垂直 ±90°，可全方位调整

2）液压与动力

· 驱动方式：全液压（回转 + 推进均液压）

· 工作压力：7 MPa

· 额定流量：14 L/min

· 冲洗水压力：1.2–1.5 MPa

· 电机功率：22 kW（380V/660V 防爆可选）

3）结构与尺寸

· 机型结构：立柱式 / 架柱式，双立柱顶紧，支撑稳

· 钻机高度：2500～2700 mm

· 整机重量：约 1200 kg（1.2 吨，可拆运）

· 推进方式：液压滑台推进，推进力 144 kN

· 回转扭矩：额定 4500 N?m，峰值 7200 N?m

· 回转速度：0–36 r/min（无级调速）

4）配套与性能

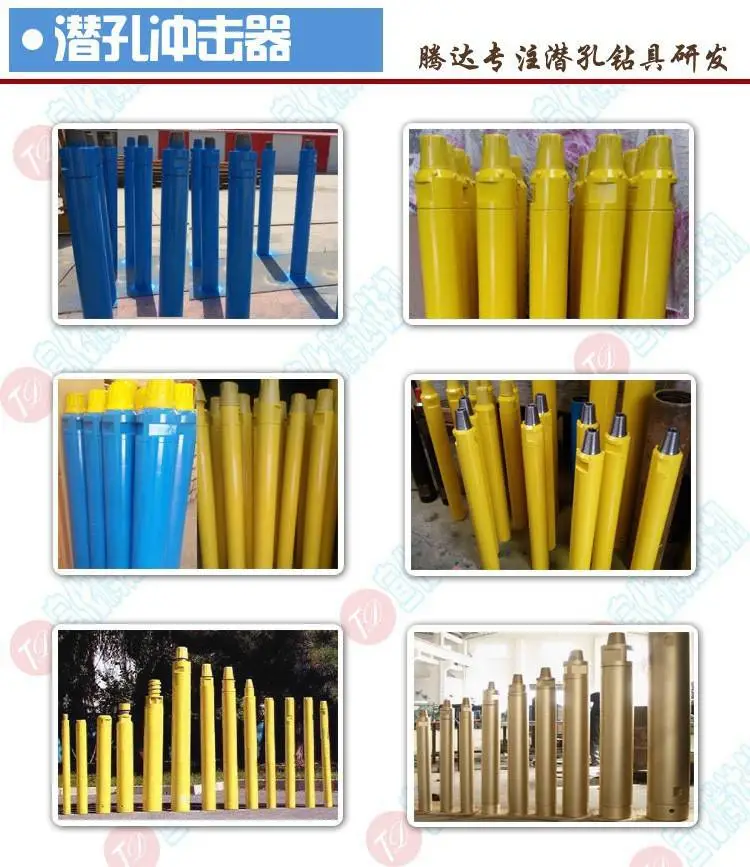

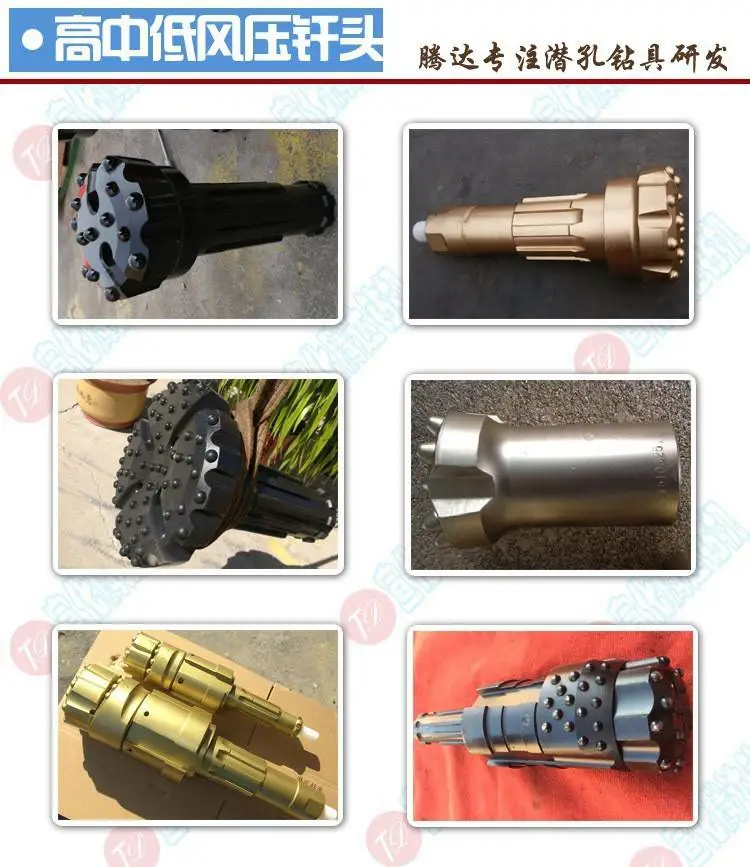

· 适配冲击器：3"–4" 高 / 低风压潜孔锤

· 工作气压：0.6–2.4 MPa

· 噪音：≤75 dB(A)（井下低噪音设计）

三、主要特点（对比普通风动钻机）

1. 全液压驱动，扭矩大、转速稳：硬岩钻进不卡钻、不憋车，比风动效*** 30%+。

2. 井下防爆设计：电机、电器可做 MA 防爆，煤矿直接用。

3. 体积小、重量轻、可拆分：窄巷道（≥2.5m 高）可进，人工 / 叉车搬运方便。

4. 多角度钻孔***：水平、仰角、向上孔一键调整，适合巷道各方位布孔。

5. 低噪音、低振动：改善井下作业环境，符合安全环保要求。
