本系列水泥建材行业高压电容补偿柜，电压等级覆盖 6kV、10kV，适配水泥厂原料磨、水泥磨、窑尾风机、循环风机等大功***压电机配电系统，用于厂区高压母线集中无功补偿，治理谐波，稳定电压，降低线损，产品依据国家电气相关标准研发制造，针对水泥厂粉尘大、磨机周期性冲击负荷、大量变频设备的工况优化设计，广泛用于新型干法水泥生产线新建与改造项目。

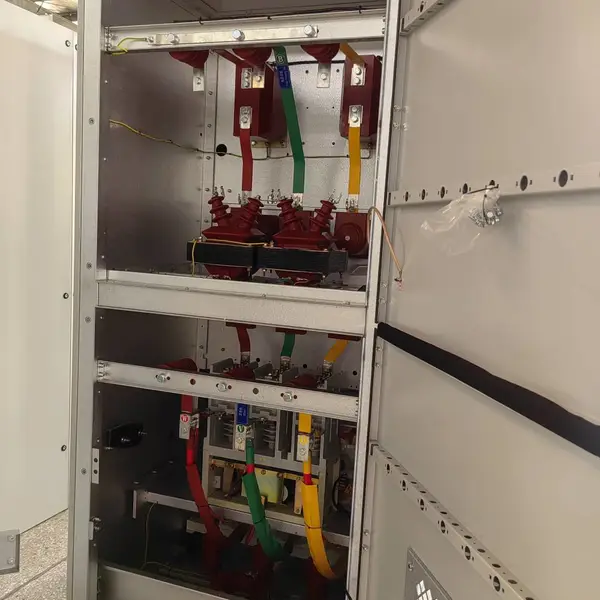

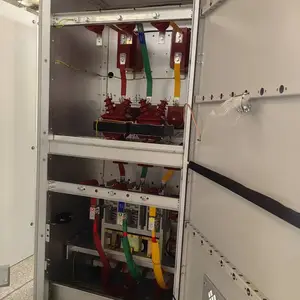

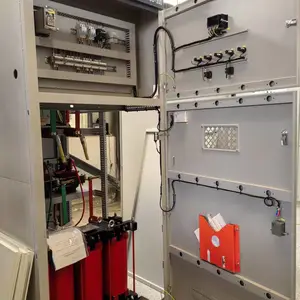

成套装置由高压并联电容器、串联电抗器、高压真空接触器、放电线圈、单台保护熔断器、微机无功补偿控制器、二次测控保护单元、带电显示、接地开关组成。设备并联于厂区高压母线，微机控制器实时采集电压、电流、无功、功率因数，依据负荷变化自动投切电容组，动态补偿无功。水泥生产线球磨机、风机为感性重载负荷，同时大量变频器产生谐波，串联电抗器抑制合闸涌流，同时吸收谐波，避免谐波放大损坏电容器、变压器，保障整套系统长期稳定运行。放电线圈在电容退出运行后快速释放残压，消除检修触电风险。

装置内置完善保护体系，包含过压、欠压、过流、电容器不平衡保护、谐波超限保护、接地保护。单台电容器配置独立熔断器，单台电容故障时快速切除，防止故障蔓延。柜体采用高低压分腔结构，配备五防闭锁、高压带电显示器，保障运维操作安全；防护等级 IP30，优化防尘风道，减少粉尘堆积在元器件表面，高温配电室可增强散热方案。控制器配置中文触摸屏，实时查看母线电压、电流、无功功率、投切状态、故障历史记录；设置多级操作权限，防止参数误改。设备预留工业通讯接口，可接入水泥厂中控 DCS 系统，实现远程状态采集、故障报警上传，满足生产线集中管控需求。

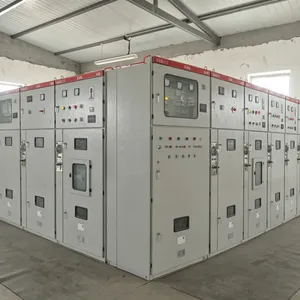

水泥生产线磨机、风机电机功率大，负荷周期性波动，感性负载消耗大量无功，造成母线压降、变压器与电缆损耗上升，功率因数偏低带来力调电费。投入高压电容补偿柜，就地补偿无功，减少从电网吸收无功电流，降低线路损耗，提升母线电压，释放变压器供电容量，减少电费支出，同时抑制谐波，保护生产线精密测控设备。设备可和高压开关柜并排布置，适配水泥厂配电室布局。

我司作为高压电容补偿柜源头生产厂家，可提供水泥项目前期现场勘测、无功容量核算、方案选型、设备制造、现场调试、运维人员培训全流程服务。项目前期工程师现场勘测变压器参数、磨机负荷特性、谐波数据、配电室粉尘温湿度、中控接口，确定补偿容量、电抗率与分组方案。设备出厂前完成整机通电测试，出具全套检测报告。设备到货后安排工程师现场指导安装、上电调试，完成中控系统联调，对运维人员开展设备操作、日常巡检、故障处理培训。产品提供质保服务，质保期内提供技术支持与备件服务；质保期满，可提供长期维保和备件供应服务。

交付资料包含电气原理图、产品合格证、出厂检测报告、操作维护手册，满足水泥项目验收归档要求。控制程序可根据磨机冲击负荷调整投切延时逻辑。设备适用于新建水泥生产线配套，也适用于老生产线电能质量改造，原有高压系统改动量较小，降低项目投资。我司拥有标准化生产装配线，元器件采购自正规品牌渠道，每台设备出厂均经过多道检验工序。可配合客户完成招投标技术文件编制、技术交流、方案评审，配合总包单位做好工期衔接，保障项目按时投运。
