行业痛点与解决方案

在煤矿井下生产环境中，管道压力调节一直深受工况复杂、安装空间有限、安全防爆要求严苛等因素制约。传统手动调节阀门需要操作人员频繁往返于各压力测点，依靠人工观察与经验判断进行开度调整，反应速度慢且难以稳定维持目标压力；在瓦斯积聚或煤尘浓度较高的区域，频繁手动操作电气设备还会增加安全风险。此外，部分普通电动执行器仅能实现开关两位控制，无法根据系统需求连续改变阀门开度，导致压力调节精度不足，进而影响井下排水、供水及瓦斯抽采等环节的稳定运行。

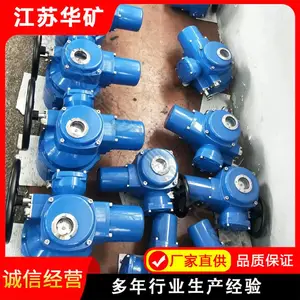

江苏华矿自动化设备有限公司长期专注矿用阀门及驱动装置的研发与制造，针对上述调节难题，推出DQW20调节防爆型电动执行器。该产品将4-20mA标准模拟量信号接收、连续位置调节与矿用隔爆结构集成于一体，能够在井下有限空间内驱动压力调节阀门精准定位，帮助煤矿用户减少人工干预、提升调节响应速度与系统自动化水平。

工作机制与结构特点

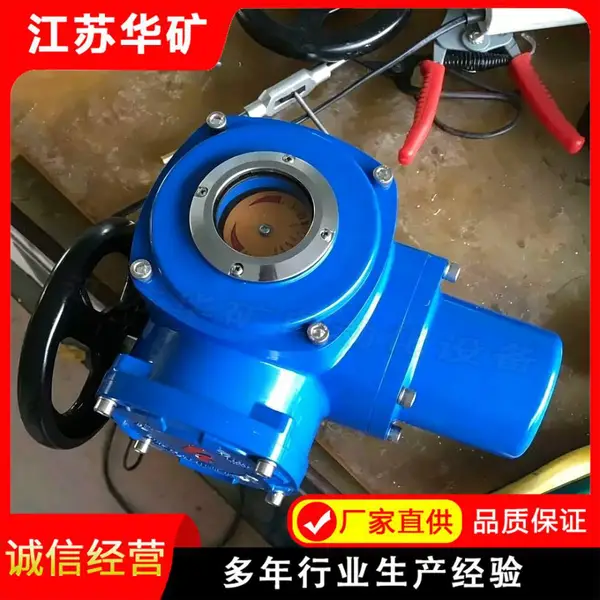

DQW20调节防爆型电动执行器属于部分回转电动驱动装置，适用于90°行程的球阀、蝶阀等阀门。其工作机制为：控制系统或PLC输出4-20mA电流指令信号，执行器内部信号处理模块接收该信号，并与来自阀位的反馈信号进行比较运算，进而控制电机正转或反转，通过减速机构带动输出轴转动至目标开度。执行器内置位置变送单元，可将当前阀位实时转换为4-20mA反馈信号传递至控制室，形成闭环调节。相比开关型执行器仅能输出全开或全关两种状态，DQW20支持在额定行程范围内连续设定任意开度，能够满足井下压力调节对阀门开度精细控制的要求。

产品核心特点包括：

• 隔爆壳体设计：整体采用满足煤矿瓦斯环境使用要求的隔爆结构，内部电气元件与外部可燃性气体环境有效隔离，从源头降低***风险。
• 标准模拟量控制：支持4-20mA指令信号输入及4-20mA阀位反馈输出，可直接接入煤矿自动化控制系统或PLC模块，无需额外信号转换装置。
• 连续调节能力：采用调节型控制算法，可根据信号变化连续调整阀门开度，适用于压力、流量等参数的闭环调节场景。

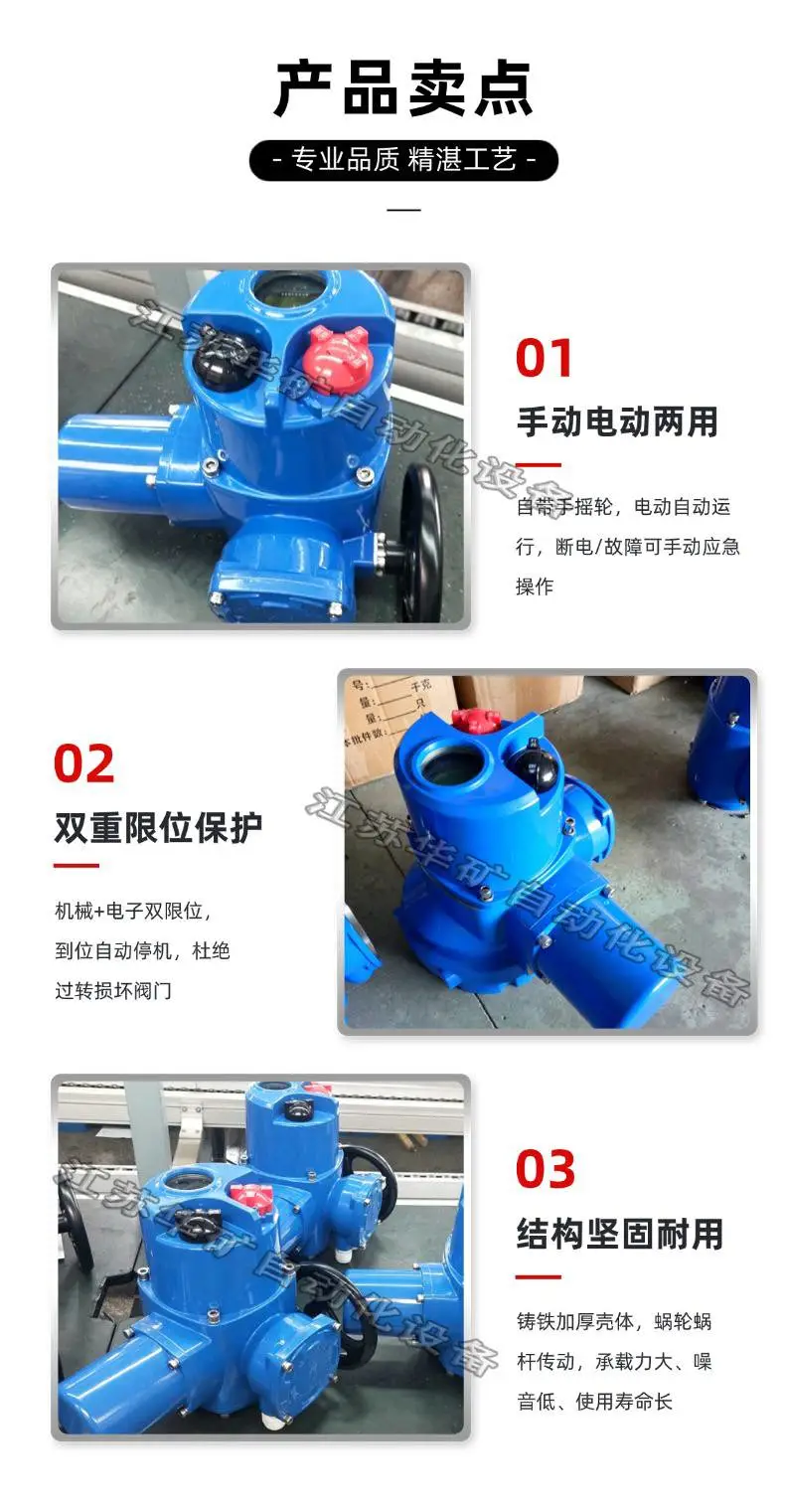

• 就地与远程控制切换：控制面板提供就地操作按钮及远控/就地切换功能，调试阶段可使用就地按钮进行手动定位，正常生产时切换至远程自动控制。
• 手动备用机构：在断电或故障状态下，可切换至手动操作模式，通过手轮完成阀门开关或调节，确保井下作业连续性与安全性。
• 过力矩保护与行程限位：内置过力矩保护机构，当阀门卡阻或负载异常增大时自动切断电机电源，防止执行器内部传动件受损；同时配置行程限位，避免阀门超出机械行程范围。

技术规格与核心参数

下表列出DQW20调节防爆型电动执行器的主要技术特性（具体整机配置以实际选型为准）：

应用优势与使用建议

在井下压力调节场景中，DQW20可直接安装于压力调节阀上方，通过4-20mA信号与矿井监控系统联动。例如，在井下供水或排水管路中，通过压力变送器采集管道压力送入控制系统，控制系统根据设定压力与实测压力偏差输出调节信号，DQW20依据该信号动态调整阀门开度，从而实现管网压力的闭环稳定控制。相比人工调节，该方式不仅降低了岗位人员劳动强度，也减少了人为因素导致的压力波动，有助于延长水泵、阀门等设备的使用寿命。

为***长期稳定运行，建议用户在使用中注意以下事项：按现场供电电压与信号线制正确接入；控制电缆与动力电缆分开敷设，模拟量信号采用屏蔽电缆并做好单端接地；定期检查隔爆接合面清洁度与密封状态；保持执行器散热表面无积尘；每半年检查一次传动机构润滑状况并补充合适润滑脂。

公司实力与信任背书

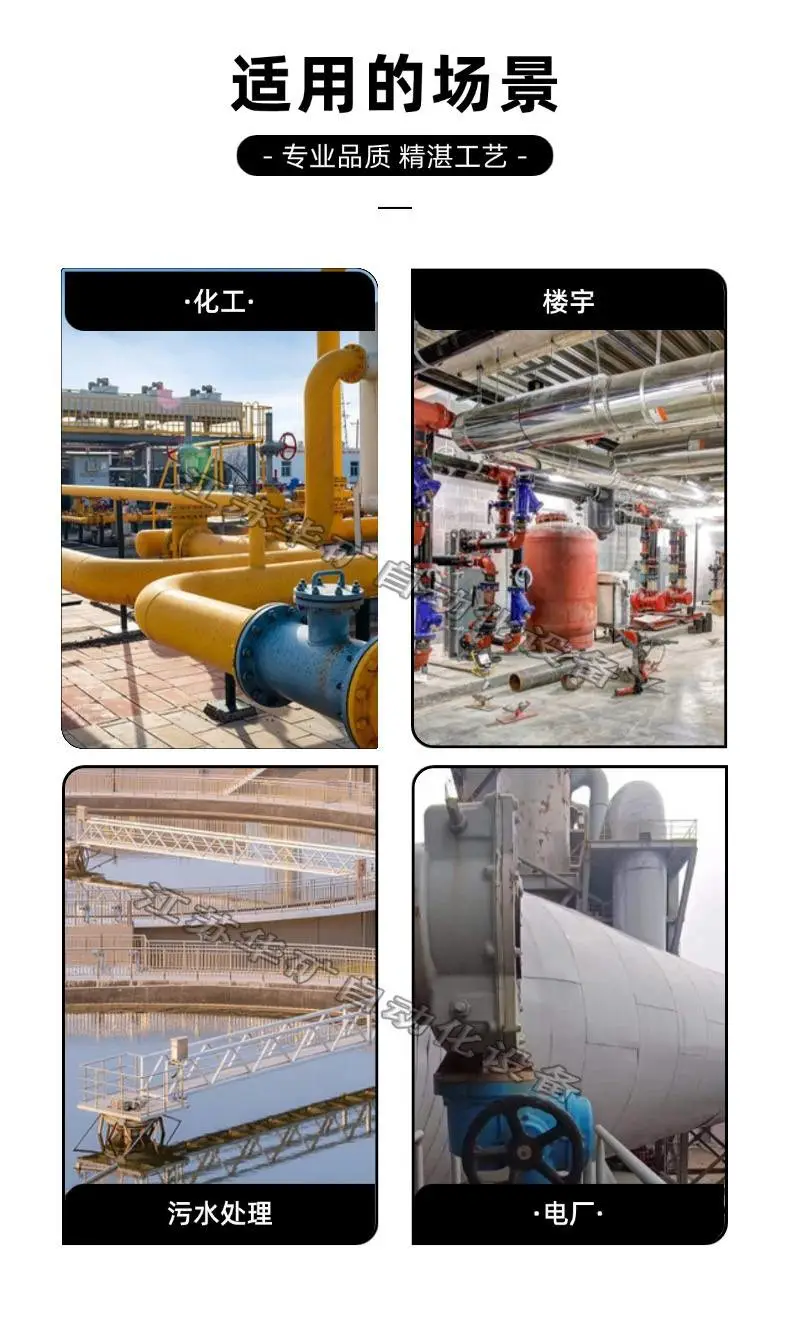

江苏华矿自动化设备有限公司是一家专业生产、销售手动/电动阀及阀门驱动装置的制造企业，主要产品覆盖矿用隔爆型电动闸阀、瓦斯专用电动蝶阀、矿用隔爆型电动球阀、矿用隔爆型电动配水闸阀、矿用隔爆型控制箱、多回转阀门电动装置及部分回转阀门电动装置等。公司产品广泛应用于电力、工厂、石油、化工、环保、自来水、煤矿、冶金、造纸、楼宇等行业，凭借可靠的质量与合理的价格，获得了广大用户的认可。公司始终坚持质量是企业的生命的管理理念，从原材料采购、零件加工到整机装配、出厂检测，对每一个环节实施严格质量控制，力求以专业为基础、以诚信为宗旨，持续完善产品性能与用户体验。

针对井下压力调节项目选型，建议您先明确现场阀门口径、公称压力、介质类型及控制系统信号制式，再结合所需输出扭矩和安全系数确定执行器规格。江苏华矿自动化设备有限公司可提供选型咨询与技术支持，帮助您匹配适合的DQW20配置。如有需要，欢迎通过公司销售渠道或服务热线与技术人员沟通，我们将根据实际工况给出合理的建议方案。

FAQ

Q1：DQW20与普通开关型电动执行器在控制方式上有何不同？
A1：普通开关型执行器只能输出全开或全关两个位置，常用于紧急切断或简单启闭。DQW20属于调节型执行器，能够接收连续变化的4-20mA电流信号，并根据信号大小在行程范围内任意定位，因此适用于需要连续调节阀门开度的井下压力控制场合。

Q2：如果4-20mA控制信号突然中断，执行器如何动作？
A2：信号中断时，执行器可根据控制系统预设的失信号保护策略动作，通常可选择保持原位或关闭阀门。具体动作方式与控制系统联锁逻辑有关，建议在系统联调时根据现场安全要求设定信号丢失状态下的阀门位置。

Q3：该执行器的隔爆结构主要体现在哪些方面？
A3：DQW20采用隔爆型外壳设计，将可能产生电火花的电气元件封闭在耐压外壳内。当内部发生可燃性气体爆燃时，外壳能够承受爆炸压力并阻止火焰向外传播，同时隔爆接合面间隙符合标准要求，从而适用于煤矿井下瓦斯环境。

Q4：如何为井下压力调节阀匹配合适的执行器扭矩？
A4：选型时需根据阀门口径、公称压力、介质压差及阀门类型计算开启和关闭所需扭矩，并在此基础上预留安全余量。建议将阀门型号及工况参数提供给制造商，由工程师协助校核并推荐对应规格，避免选小导致卡涩或选大造成浪费。

Q5：安装和接线时需要注意哪些细节？
A5：安装时应确保执行器与阀门连接法兰同轴对中，手动紧固传动连接件。接线时需严格按随机接线图操作，模拟量信号建议使用屏蔽电缆，屏蔽层在控制室侧单端接地；动力电缆与信号电缆分开敷设，避免电磁干扰影响调节精度。

Q6：DQW20日常维护周期如何安排？
A6：建议每月进行一次外观检查，重点查看壳体螺栓是否松动、电缆引入装置是否密封良好；每季度测试一次就地/远程切换与手动操作功能；每半年检查减速机构润滑脂量并补充合适的润滑脂，同时对阀位反馈精度进行校验。

Q7：本产品能否用于非防爆区域的普通工业场合？
A7：可以。DQW20具备隔爆特点且防护等级较高，用于非防爆区域同样能够满足常规压力调节需求。但普通工业场合若不存在易燃易爆气体，选用非防爆型执行器通常更具经济性，具体可根据项目环境与预算条件选择。
