在工业阀门控制领域，截止阀作为管道系统中常用的截断设备，其启闭动作需要依靠执行机构提供稳定、可靠的驱动动力。长期运行中，传统电动执行器常面临输出扭矩不足导致阀门关不严、行程控制精度差造成密封面磨损、防护等级不够引发户外环境下的电气故障、以及频繁维护带来的高额停机成本等问题。尤其对于大口径、高压差工况下的截止阀，多回转驱动方式的稳定性和可控性直接影响着整个流体控制系统的运行效率。江苏海恒阀流体设备有限公司（原扬州市苏阀控制设备有限公司）位于历史文化名城扬州，是一家长期专业研制开发和市场销售阀门电动装置的生产厂家。公司深入理解各行业用户在阀门自动化控制过程中遇到的实际困难，针对上述行业核心痛点，对旗下多回转Z型电动执行器进行了系统的技术改进与工艺优化。该产品采用模块化设计理念，在提高输出效率的同时增强了对复杂工况的适应能力，从驱动源头上为截止阀的可靠启闭提供了坚实保障，有效帮助用户降低设备故障率与维护成本。

产品工作原理

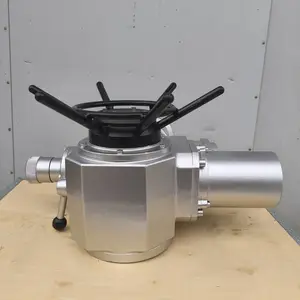

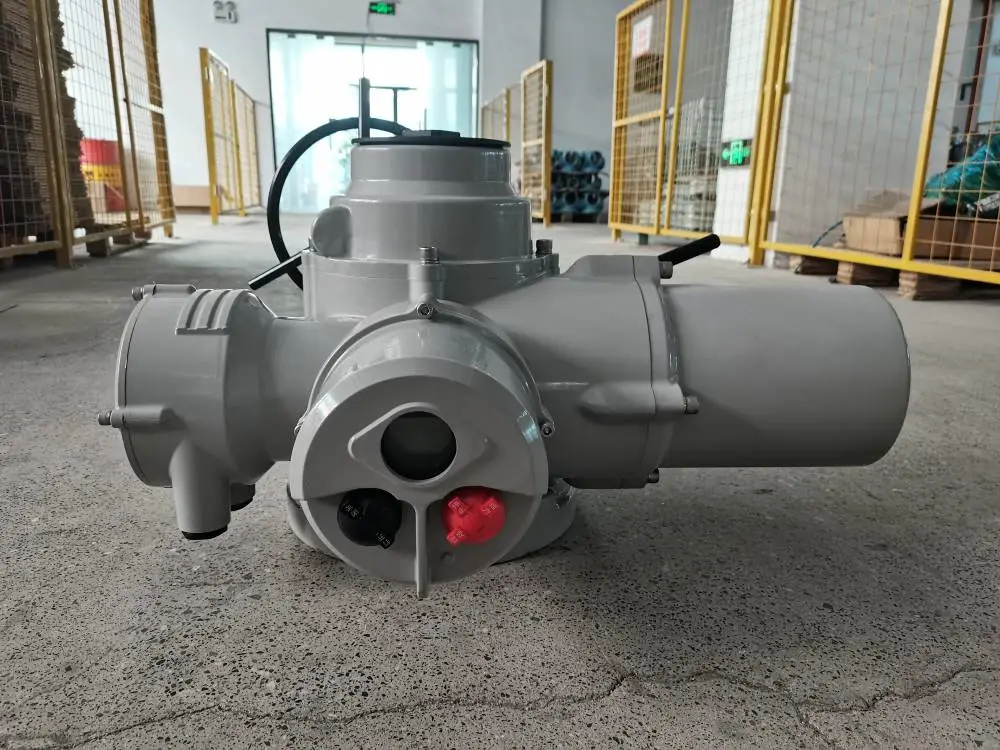

多回转Z型电动执行器是一种将电动机的旋***动通过多级齿轮减速机构传递至输出轴，以驱动阀门阀杆实现多圈回***动的机电一体化设备。当接通电源后，电机开始旋转，通过一级行星齿轮或圆柱齿轮减速，将高转速低扭矩的电机动力转换为低转速大扭矩的输出动力，再经过离合器、蜗轮蜗杆或直齿轮传动至输出轴，驱动截止阀的阀杆螺母或阀杆旋转，从而实现阀瓣的开启与关闭。在行程控制方面，执行器内部配备有精密的行程限位机构，通过计数齿轮组跟踪输出轴的旋转圈数，当阀门到达全开或全关位置时，行程开关动作切断电机电源，使阀门准确停止在规定位置。同时，转矩限位机构监控输出扭矩的变化，当阀门遇到异物卡阻或到达关闭终点时，转矩增大至设定值，转矩开关动作保护设备与阀门不受损坏。

主要技术参数（以下参数为本系列常规范围，具体选型需根据工况确定）

产品核心特点
多回转Z型电动执行器在结构设计与功能配置上具备以下***优势：

• 可靠的转矩限位保护：内置转矩限制机构，当输出扭矩超过预设值时自动切断电源，有效防止过载损坏阀门和执行器本体，适用于闸阀、截止阀等需要严格控制关闭力矩的场合。
• 精密的行程控制：采用齿轮计数式行程限位机构，行程控制精度高，可重复性好，确保阀门每次都能准确启闭到位，减少密封面磨损，延长阀门使用寿命。
• 手动/电动切换便捷：在断电或故障状态下，可通过手柄切换至手动操作模式，人工转动实现阀门启闭，保障生产安全不间断。切换机构设计有联锁保护，防止电动运行时误操作手动装置。
• 防护性能好：机壳采用高强度铸铁材质，具有较好的抗冲击性和耐腐蚀性；配合可靠的O型密封圈和多道密封结构，防护等级可达IP67，适用于户外露天安装及粉尘潮湿环境。
• 电气接口丰富：内置三相电机控制回路，预留远程开、关、停控制端子和阀门开度反馈信号接口，可方便接入DCS、PLC等集散控制系统，实现自动化远程控制。
• 润滑与维护设计：传动齿轮箱采用长效润滑脂润滑，正常使用条件下维护周期长；箱体设有加油口和放油口，便于定期更换润滑脂，降低维护工作量。

安装与调试要点
在安装多回转Z型电动执行器时，应先将阀门置于全关位置，测量阀杆高度及连接尺寸，选择合适的连接套和支架。执行器输出轴与阀门阀杆的同心度偏差应控制在允许范围内，避免因不同心产生附加弯矩。安装完成后，需按以下步骤进行调试：
1. 手动操作将阀门关闭到位，调整关向行程开关位置，使开关动作时阀门处于全关状态。
2. 手动操作将阀门开启至全开位置，调整开向行程开关位置。
3. 开机试运行，观察阀门开关过程中的运转声音和扭矩变化，确认限位机构与转矩保护机构动作正确。
4. 检查远程控制信号是否正常相应的开关动作，确认反馈信号传输准确。
5. 对于调节型产品，需要进一步整定输入信号与输出转角或圈数的对应关系，确保调节精度符合工艺要求。

江苏海恒阀流体设备有限公司多年来始终秉承质量为本、诚信经营、技术创新的发展理念，其阀门电动装置产品品种规格齐全，广泛应用于电力、冶金、石油、化工、制药、造纸和给排水等行业工程。公司产品***三十多个省、市、自治区，建立了可靠的质量***体系，产品质量标准得到全面的***实施。公司拥有***售前技术咨询与售后服务体系，可根据用户的工况条件和阀门参数提供准确的选型建议及技术方案。如需了解具体型号适配或获得选型技术支持，欢迎致电联系杨工，将为您提供专业的解答和定制化方案。

FAQ - 常见技术问题解答

• 问：如何确定截止阀配套所需的电动执行器输出扭矩？
  答：截止阀所需的关闭力主要取决于阀门口径、工作压力、介质特性和密封比压要求。工程上通常根据阀门厂家提供的***控制力矩数值，乘以1.2-1.5的安全系数来选择执行器额定输出转矩。如缺乏阀门力矩数据，可将阀门型号、口径、压力等级提供给技术人员，由我们协助估算选型。
• 问：多回转Z型执行器与部分回转Q型执行器如何区分选择？
  答：Z型执行器输出轴旋转多圈，适用于阀杆需要直线运动的多回转阀门，如闸阀、截止阀、闸门等；Q型执行器输出轴仅旋转90°，适用于球阀、蝶阀、旋塞阀等部分回转阀门。截止阀阀杆需要升降运动，因此必须配置多回转Z型执行器。
• 问：开关型与调节型执行器的主要区别是什么？
  答：开关型执行器只有开、关两个位置，配备行程和转矩限位，适合阀门频繁全开全关的截断工况。调节型执行器在开关型基础上增加了位置发送器和伺服放大器，可接受4-20mA模拟信号连续调节阀门开度，适用于需要***控制流量或压力的调节工况。调节型还可选配电动操作器实现自动/手动无扰切换。
• 问：户外安装场合对于防护等级有何要求？
  答：户外露天安装时，执行器直接面对雨水、风沙和日晒，建议选用防护等级不低于IP65的产品。对于沿海盐雾环境或化工腐蚀气氛较浓场合，除了防护等级需达到IP67外，还应考虑增加外壳防腐涂层保护。我们的产品可根据应用环境提供不同防护等级与表面处理方案。
• 问：执行器在运行过程中出现阀关不到位的情况如何处理？
  答：首先检查行程限位是否调整不当，导致电机提前切断。其次观察转矩控制机构是否存在过早动作的可能。另外需确认阀门本身是否存在卡阻或密封面损伤。排除以上因素后，还需检查电源电压是否正常，电机输出力矩是否达到额定值。建议联系技术人员现场协助排查。
• 问：执行器的维护保养周期多久比较合适？
  答：在常规环境下，建议每6个月进行一次外观检查和动作测试，每12个月检查一次润滑脂状态，必要时补充或更换。对于高温、高湿、多粉尘等恶劣工况环境，维护周期应相应缩短。维护内容包括紧固连接螺栓、检查电缆引入装置密封性、检测电气元件绝缘性能等。
