行业痛点：在非开挖水平定向钻（HDD）施工中，PE管回拖是决定工程成败的关键环节之一。传统连接方式往往依靠简易钢丝绳或普通夹具，容易造成管口变形、划伤、拉脱，尤其在长距离、变径、砂层或卵石层工况下，因受力不均或扭矩传递不当，PE管可能发生扭曲或断裂，导致频繁停机甚至返工。同时，不同口径PE管需要频繁更换工装，安装耗时且安全隐患大。

公司解决方案：大城县松力钻具制造有限公司是集设计、生产、销售、售后服务于一体的专业制造企业，长期深耕非开挖钻具领域。公司引进数控管螺纹车床、130吨摩擦焊机、200吨镦管机、深井调质炉等专用设备，并聘请业内***专家担任技术顾问，针对上述痛点开发了非开挖钻机拉管头、PE管托管器、拉管器等一系列配套产品。该系列产品采用优化的力学结构与精密加工工艺，可有效传递拉力、降低管壁应力、防止管道旋转，帮助施工方***提升回拖效率和安全性。

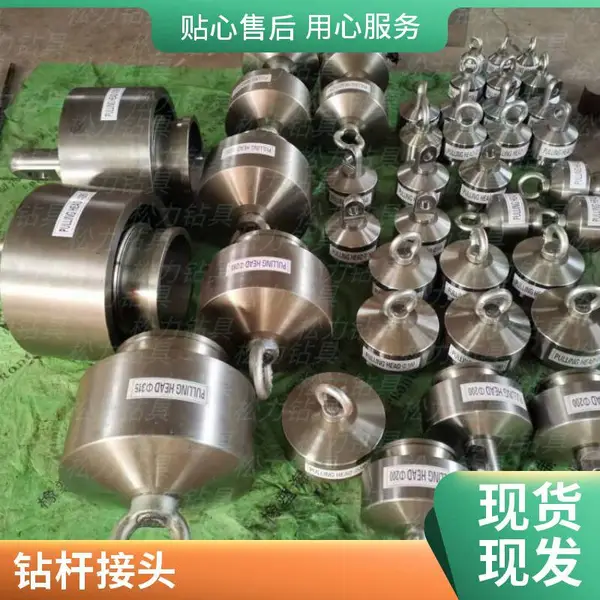

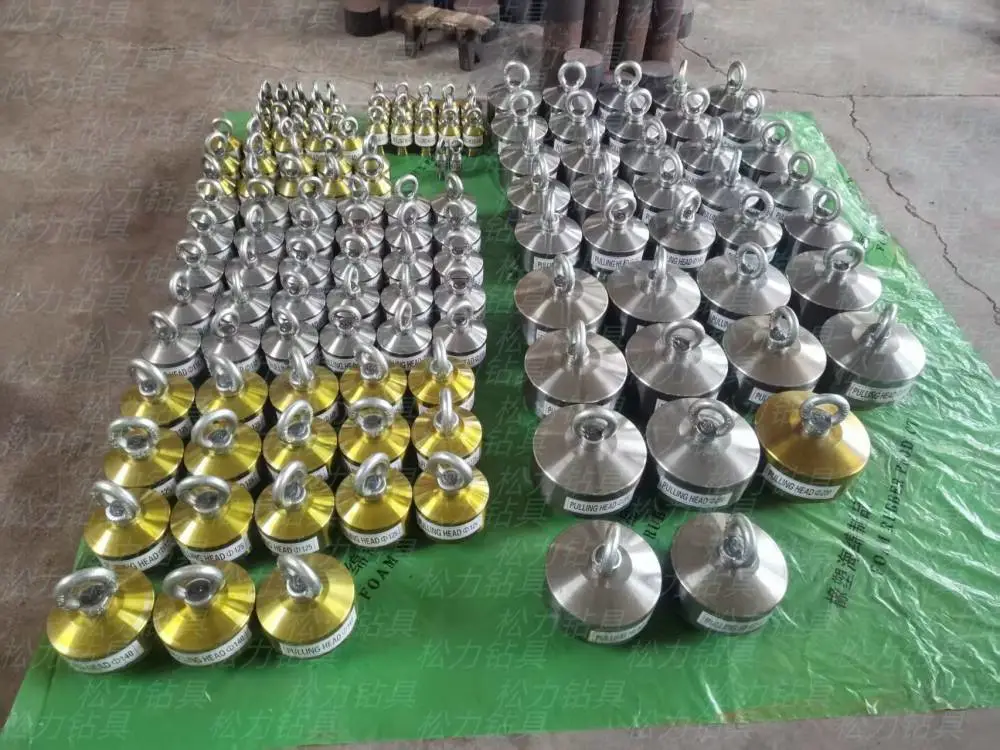

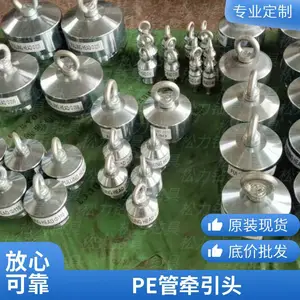

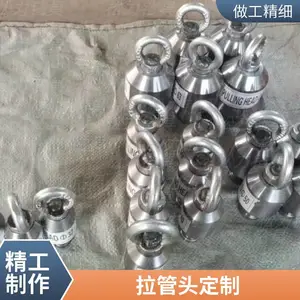

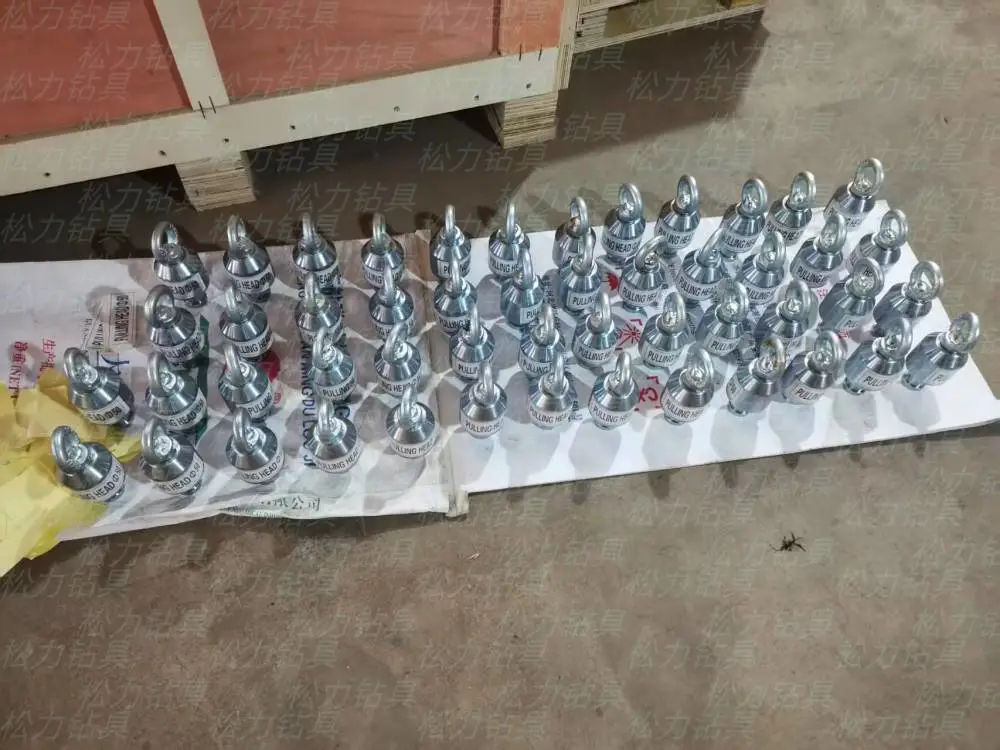

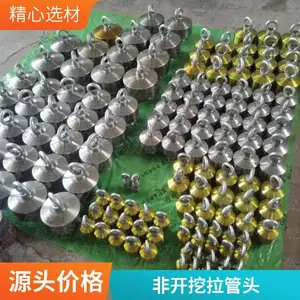

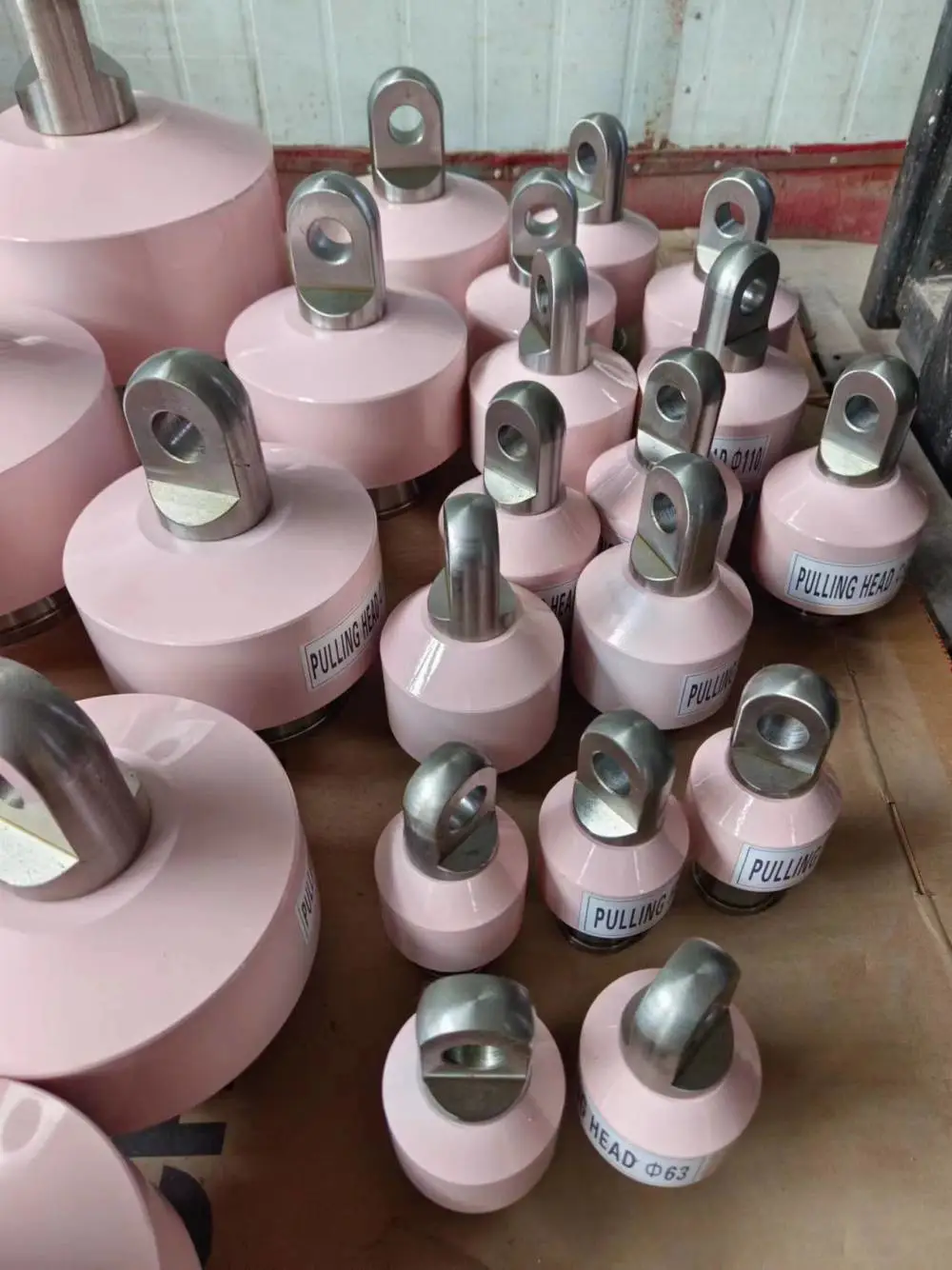

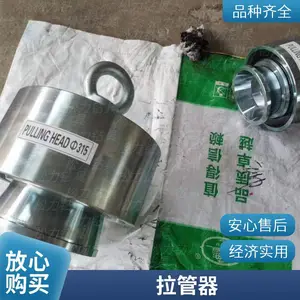

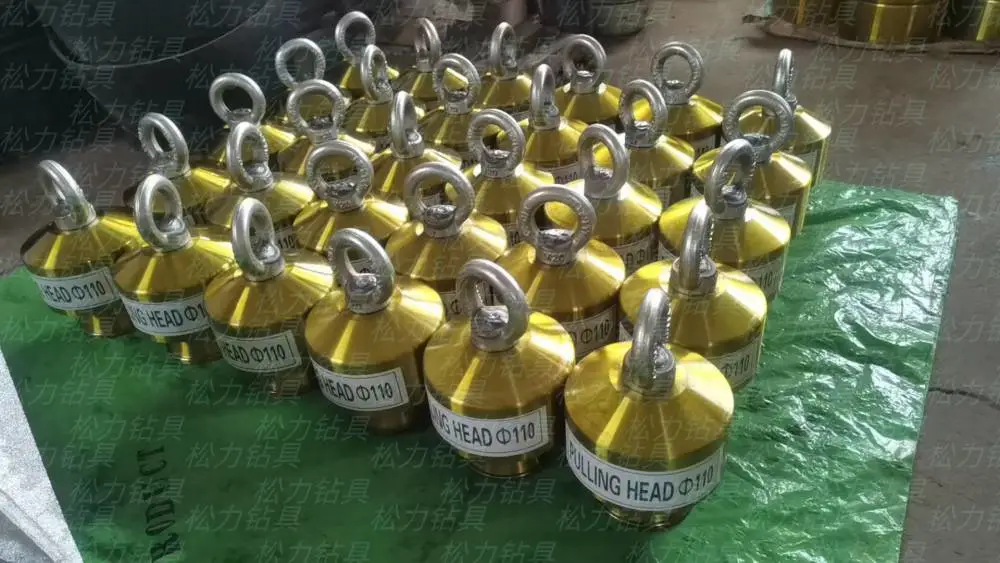

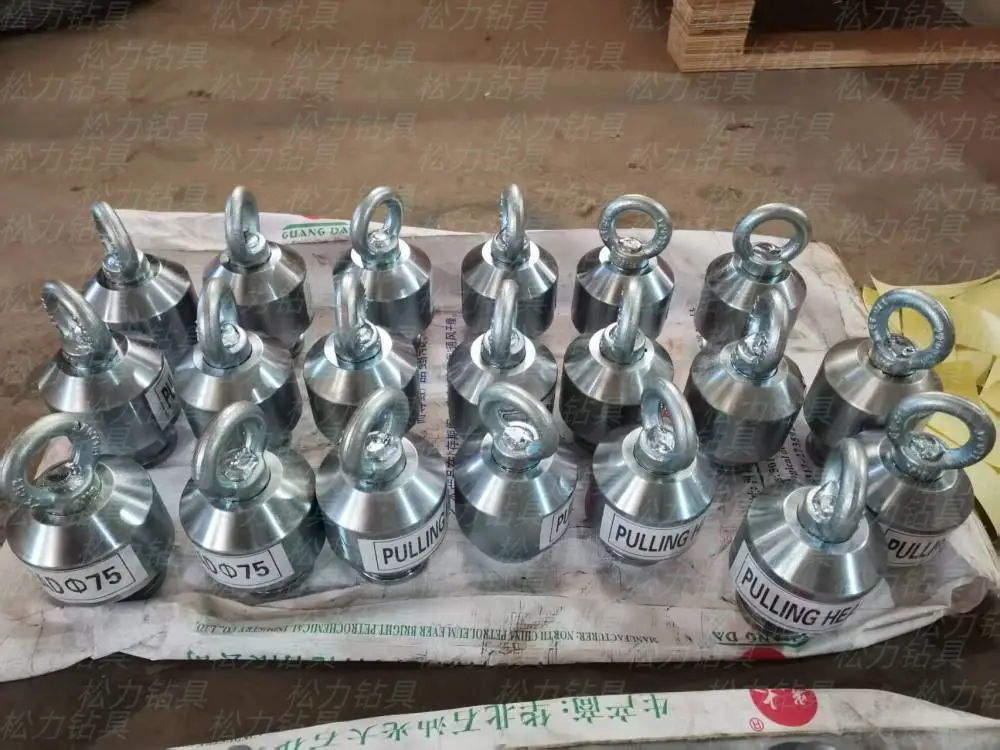

产品组成与工作机制：本系列产品主要包括三部分：拉管头、PE管托管器和拉管器。拉管头安装在PE管端部，其前端的连接接头与钻杆或分动器连接，后端通过锥套、夹瓣或法兰式结构将PE管端牢固抱紧；回拖时，钻机推力通过拉管头转化为沿管轴方向的均匀拉力，避免局部压痕。PE管托管器放置在入土点或轨迹转弯处，采用滚轮或弧形托架支撑PE管，使其在移动时保持平顺，减小摩擦阻力和弯曲应力。拉管器则作为中间连接装置，可灵活调节长度并补偿对中偏差，进一步减少卡钻风险。

核心特点：

• 高强度材质：拉管头主体选用优质合金结构钢，经锻造或机加工成型，配合深井调质炉热处理，***良好的强韧性，适应反复重载使用。
• 不伤管设计：夹持部位采用多瓣式结构，接触面圆滑，配合防滑纹，既能抓紧PE管又不易损伤管壁，尤其适用于HDPE管。
• 标准化接口：连接螺纹符合常用API和国标钻杆扣型，也可依据用户钻机接口定制，兼容性好。
• 快速装卸：结构设计确保现场装配和拆卸便捷，无需特殊工具，节省辅助时间。
• 托管器耐磨：滚轮选用尼龙或聚氨酯材料，摩擦系数低、耐磨且不伤管，支架采用型钢焊接，稳定可靠。
• 可定制性：支持不同PE管径、不同钻杆接头、不同长度需求，批量提供，满足项目统一采购。

技术规格（常见配置，可定制）：

优势分析：相比传统简易拉具，本产品在三方面有明显提升。***，受力结构更均衡，通过多瓣扩径或锥面自锁将紧固力转化为环向压力，避***点受力过载；***，材料与热处理更可靠，关键部位不易变形开裂；第三，模块化程度高，不同规格之间可快速更换，用户只需采购少量配件即可覆盖多种管径。此外，产品表面防腐处理能够适应泥浆环境，使用寿命长，降低综合使用成本。

公司实力与信任背书：大城县松力钻具制造有限公司主要生产φ42～φ140mm的各种型号非开挖钻杆、石油钻杆、地质钻杆、锚固钻杆及其它特种钻杆，以及导向钻头、分动器、扩孔钻头、变径接头等非开挖专用钻具。公司聘请国内从事非开挖钻具及非开挖工艺研究多年的知名专家担任技术顾问，并且拥有数控管螺纹车床、130吨摩擦焊机、200吨镦管机、深井调质炉等专用生产设备。钻杆接头采用模锻技术，并采用真空热处理炉接头调质处理，***的设备与工艺***了产品品质稳定，因此赢得广大用户满意。我们的拉管头和托管器与上述钻杆、钻头体系同源生产，匹配度高，质量控质严格，支持批量订货。

咨询建议：在实际设备选型前，建议用户测量现场钻杆接头扣型、螺纹直径、PE管管径以及回拖力需求等技术参数，并告知地质工况，我司技术团队可根据具体工况推荐合适规格，必要时提供非标定制方案。欢迎广大施工单位和经销商来电来函咨询，我们竭诚为您提供技术支持和可靠的产品供应。

FAQ

1. Q：拉管头和托管器是否必须一起使用？ A：拉管头是直接将钻机拉力传递给PE管的部件，属于必要附件；托管器用于支撑和导向PE管，尤其施工距离较长或地形复杂时强烈建议使用，可有效降低摩擦、避免管道弯折。两者配合使用能发挥良好效果，但也可根据工况单独采购。

2. Q：如何避免拉管时PE管被拉坏？ A：关键在于使拉力沿管道轴线方向均匀分布，并避免扭曲。选用内壁平滑、夹持面积足够的拉管头，可在连接处加装分动器隔离旋转；同时，在入土点设置托管器降低弯曲应力。施工速度宜匀速，避免突然加力。

3. Q：产品材质和热处理工艺如何***强度？ A：拉管头主要采用优质合金钢如40Cr，经模锻或粗加工后调质处理，获得良好的综合力学性能。关键部位硬度适中，既有高强度又能保持韧性，有效抵抗冲击和疲劳。热处理环节由深井调质炉控制，质量一致性好。

4. Q：不同管径的PE管如何选择拉管头？ A：请根据PE管的外径和壁厚选取对应的规格。通常拉管头标称适用管径范围，用户应按实际管径匹配，确保夹持范围能覆盖。我司可提供多规格组合，亦支持定制非标准尺寸，以满足特殊项目需求。

5. Q：该拉管器是否兼容国内外主流钻机接口？ A：拉管器连接端依据常用钻杆扣型加工，如方扣、丝扣等，能适配多数钻机及配套钻具。建议提供钻杆接头尺寸和扣型，我们可快速判断是否匹配，必要时提供转换接头，确保安装顺利。

6. Q：批量采购的交付周期如何？ A：常规规格有库存，可快速发货；非标定制需确认图纸和热处理时间，一般批量订单交期约为15～30天，具体视数量与工艺要求而定。我司支持批量供货，并提供稳定的批次质量一致性***。
