可变电阻BP4-20009/05632频敏变阻器-工作原理-外形尺寸接线图

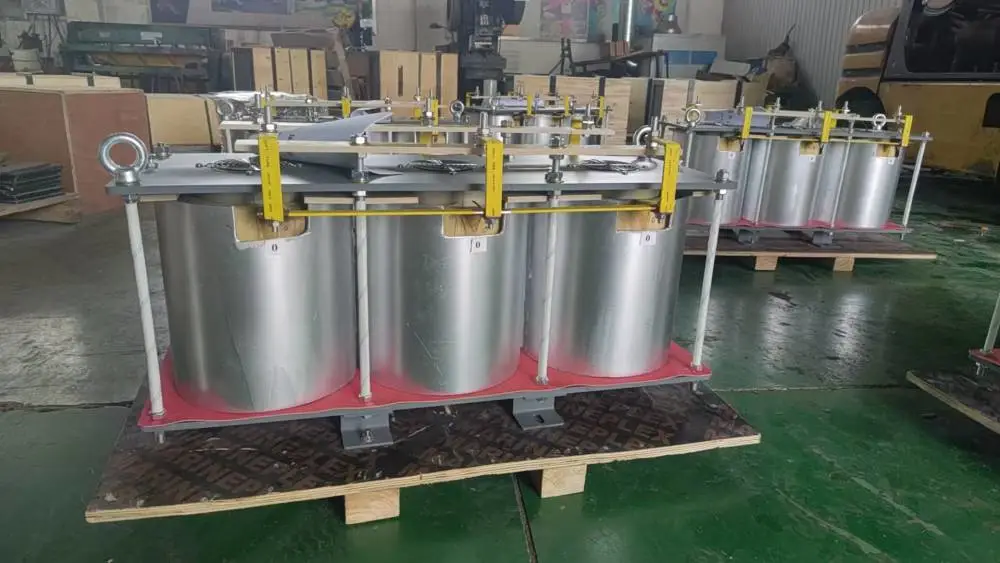

一、概述

BP4频敏变阻器适用于三相交流50HZ、容量14至1000kW的绕线型电动机。它接在电动机转子回路中，作为偶尔起动用。该系列频敏变阻器分为轻载起动和重载起动两种类型，轻载起动型主要用于空压机、冷冻机、机床、抽风机等设备，而重载起动型则适用于球磨机、破碎机、皮带机等设备。

二、工作原理

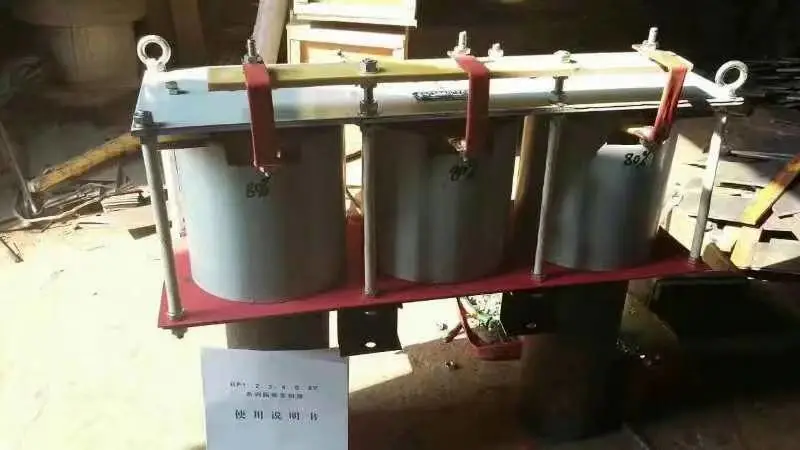

BP4频敏变阻器实际上是一个特殊的三相铁芯电抗器，由铸铁片或钢板叠成铁心，并在外面套上绕组。其阻抗随着电流频率的变化而有明显的变化：电流频***时，阻抗值也高；电流频率低时，阻抗值也低。这一频率特性非常适合于控制异步电动机的启动过程。在启动时，转子电流频率，频敏变阻器的阻抗也，从而限制了启动电流并提高了启动转矩。随着转速的提高，转子电流频率逐渐降低，频敏变阻器的阻抗也自动减小，使电动机可以近似地得到恒转矩特性，实现了电动机的无级启动。

三、产品特点 提高功率因数：

BP4频敏变阻器能够改善电动机的功率因数，降低电网的无功损耗。 增大起动转矩：通过调整频敏变阻器的阻抗，可以增大电动机的起动转矩，使电动机更容易启动。 无级启动：频敏变阻器的阻抗随着电流频率的变化而自动调整，实现了电动机的无级启动，减少了启动过程中的冲击和振动。 适应性强：BP4-16008频敏变阻器适用于不同容量和类型的绕线型电动机，具有广泛的应用范围。

四、安装与维护 安装：

BP4频敏变阻器应牢固地固定在基座上，并确保接线正确、牢固。当基座为铁磁性物质时，应在中间垫放10mm以上非磁性垫片，以防影响频敏变阻器的特性。 维护：定期检查频敏变阻器的外观和接线是否完好，及时清理灰尘和杂物。同时，应检查其工作性能是否正常，如有异常应及时更换或维修。

五、注意事项 在使用BP4-16008频敏变阻器时，应确保电源电压和电流在额定范围内，避免过载或欠压运行。 频敏变阻器在长时间工作后可能会发热，因此应确保其散热良好，避免过热损坏。

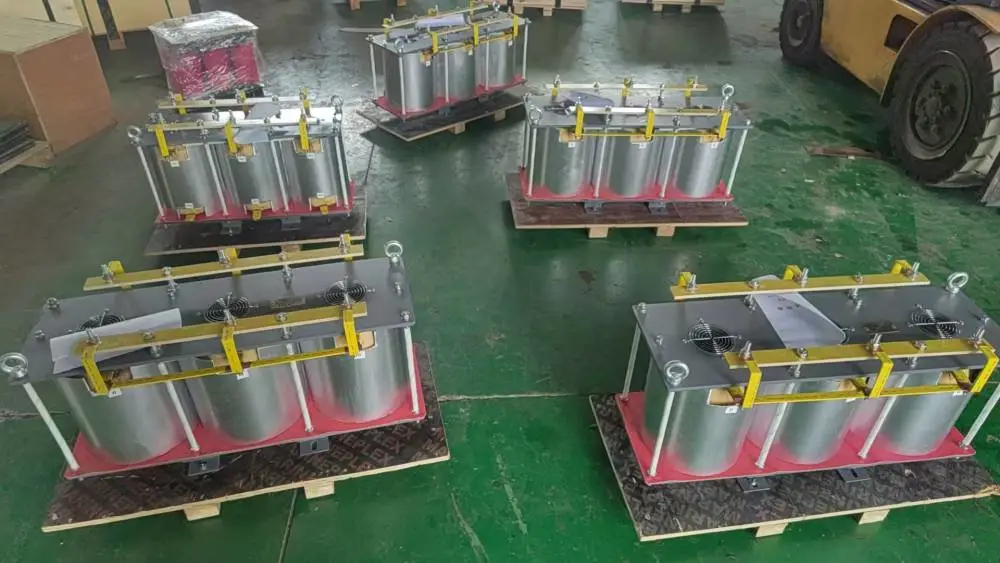

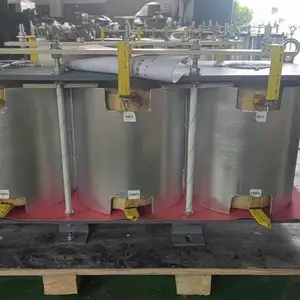

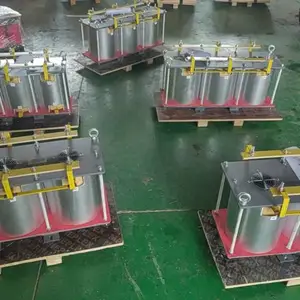

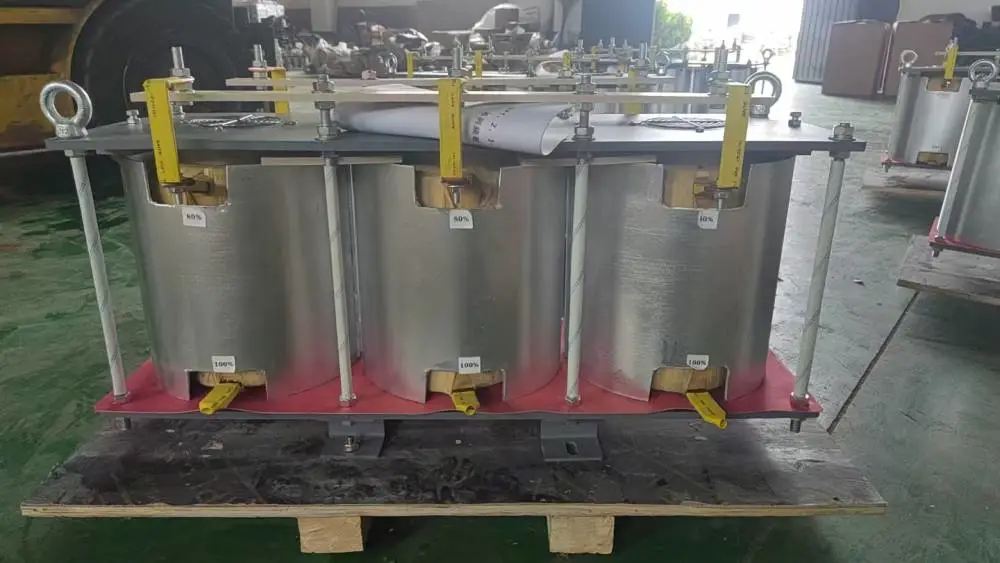

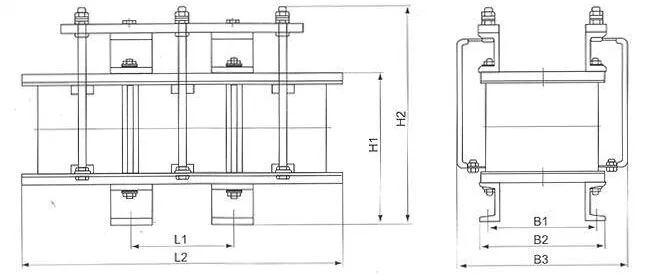

BP4系列频敏变阻器外形及安装尺寸

BP4-02501,     BP4-04002,    BP4-05003,     BP4-06304,      BP4-08005,         BP4-10006,           BP4-12507,

BP4-16008,     BP4-20009,    BP4-25010,     BP4-31511,      BP4-40012,         BP4-50013,

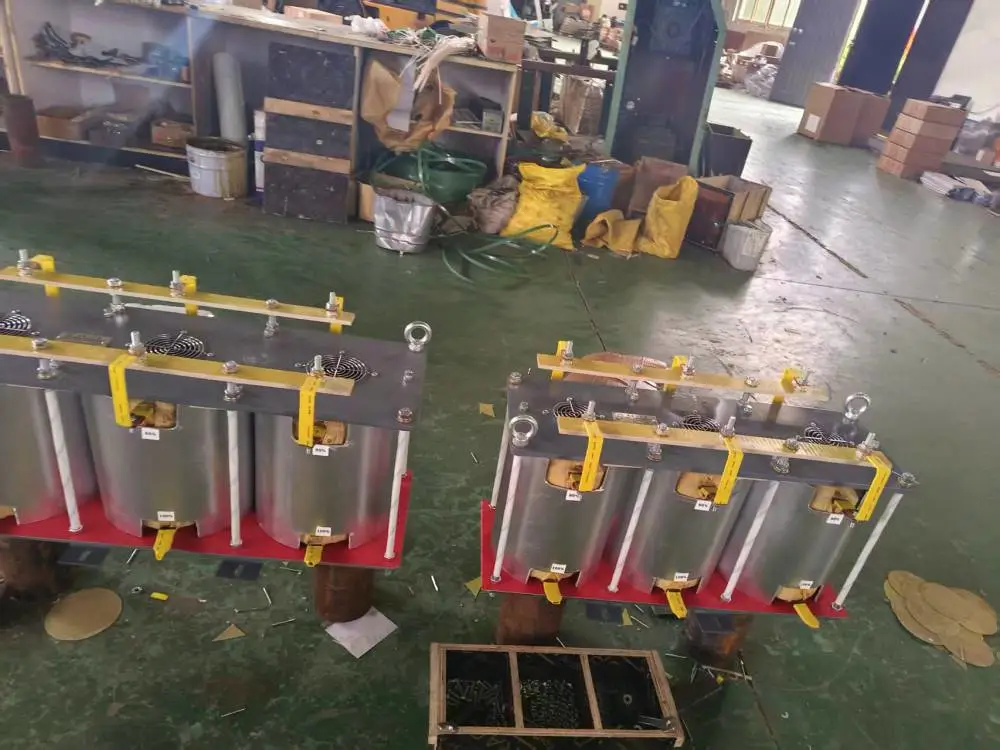

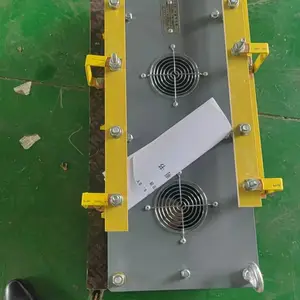

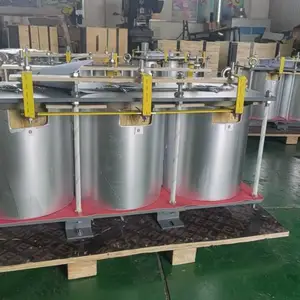

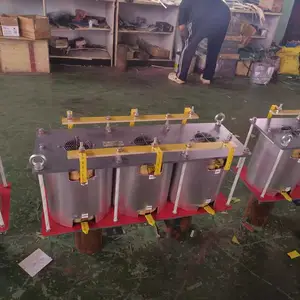

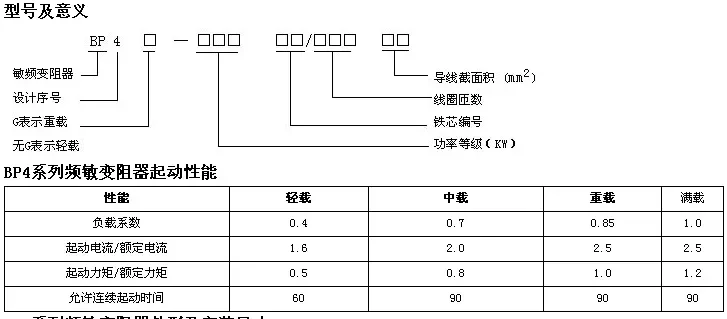

BP4频敏变阻器型号选型

BP4-02501/22003,         BP4-02501/11504,             BP4-02501/12505,           BP4-02501/10006,

BP4-02501/08008,         BP4-02501/24504,             BP4-02501/19605,           BP4-02501/14006

,BP4-02501/11208,        BP4-02501/09010,             BP4-04002/11208,           BP4-04002/09010,

BP4-04002/07113,         BP4-04002/05616,             BP4-04002/04520,           BP4-04002/03625,

BP4-04002/10010,         BP4-04002/08012,             BP4-04002/06316,           BP4-04002/05020,

BP4-04002/04025,         BP4-04002/03232,             BP4-04002/10006,           BP4-04002/08008,

BP4-04002/06310,         BP4-04002/05013,             BP4-04002/04016,           BP4-04002/03220,

BP4-04002/15506,         BP4-04002/12508,             BP4-05003/11206,           BP4-05003/09008,

BP4-05003/07110,         BP4-05003/05613,             BP4-05003/04516,           BP4-05003/03620,

BP4-05003/12508,         BP4-05003/10010,             BP4-05003/08013,           BP4-05003/06316,

BP4-05003/05020,         BP4-05003/04025,             BP4-05003/11210,           BP4-05003/07116,

BP4-05003/05620,         BP4-05003/04525,             BP4-05003/03632,           BP4-05003/09012,

BP4-06304/16006,         BP4-06304/12508,             BP4-06304/10010,           BP4-06304/08013,

BP4-06304/06316,         BP4-06304/05020,             BP4-06304/17908,           BP4-06304/14010,

BP4-06304/11213,         BP4-06304/09016,             BP4-06304/07120,           BP4-06304/05625,

BP4-06304/16010,         BP4-06304/12512,             BP4-06304/10016,           BP4-06304/08020,

BP4-06304/06325,         BP4-06304/05032,             BP4-08005/11210,           BP4-08005/09013,

BP4-08005/07116,         BP4-08005/05620,             BP4-08005/04525,           BP4-08005/03632,

BP4-08005/12513,         BP4-08005/10016,             BP4-08005/08020,           BP4-08005/06325,

BP4-08005/05032,         BP4-08005/04040,             BP4-08005/11216,           BP4-08005/09020,

BP4-08005/07125,         BP4-08005/05632,             BP4-08005/04540,           BP4-08005/03650,

BP4-08005/10020,         BP4-08005/08025,             BP4-08005/06332,           BP4-08005/05040,

BP4-10006/12510,         BP4-10006/10013,             BP4-10006/08016,           BP4-10006/06320,

BP4-10006/05025,         BP4-10006/14032,             BP4-10006/14013,           BP4-10006/11216,

BP4-10006/09020,         BP4-10006/07125,             BP4-10006/05632,           BP4-10006/04540,

BP4-10006/12516,         BP4-10006/10020,             BP4-10006/08025,           BP4-10006/06332,

BP4-10006/05040,         BP4-10006/04050,             BP4-10006/09025,           BP4-10006/07132,

BP4-10006/05640,         BP4-10006/04550,             BP4-12507/11213,           BP4-12507/09016,

BP4-12507/07120,         BP4-12507/05625,             BP4-12507/04532,           BP4-12507/03640,

BP4-12507/12516,         BP4-12507/10020,             BP4-12507/08025,           BP4-12507/06332,

BP4-12507/05040,         BP4-12507/04050,             BP4-12507/11220,           BP4-12507/09025,

BP4-12507/07132,         BP4-12507/05640,             BP4-12507/04550,           BP4-12507/03662,

BP4-16008/08020,         BP4-16008/06325,             BP4-16008/05032,           BP4-16008/04040,

BP4-16008/09025,         BP4-16008/07132,             BP4-16008/05640,           BP4-16008/04550,

BP4-16008/08032,         BP4-16008/06340,             BP4-16008/05050,           BP4-16008/04063,

BP4-16008/10025,         BP4-20009/09020,             BP4-20009/07125,           BP4-20009/05632,

BP4-20009/04540,         BP4-20009/10025,             BP4-20009/08032,           BP4-20009/06340,

BP4-20009/05050,         BP4-20009/09032,             BP4-20009/07140,           BP4-20009/05650,

BP4-20009/04563,         BP4-25010/09020,             BP4-25010/07125,           BP4-25010/05632,

BP4-25010/04540,         BP4-25010/10025,             BP4-25010/08032,           BP4-25010/06340

,BP4-25010/05050,        BP4-25010/09032,             BP4-25010/07140,           BP4-25010/05650,

BP4-25010/04563,         BP4-31511/08025,             BP4-31511/06332,           BP4-31511/05040,

BP4-31511/04050,         BP4-31511/09032,             BP4-31511/07140,           BP4-31511/05650,

BP4-31511/04563,         BP4-31511/08040,             BP4-31511/06350,           BP4-31511/05063,

BP4-31511/06340,         BP4-40012/10025,             BP4-40012/08032,           BP4-40012/06340,

BP4-40012/05050,         BP4-40012/11232,             BP4-40012/09040,           BP4-40012/09050,

BP4-40012/07150,         BP4-40012/05663,             BP4-40012/10040,           BP4-40012/08050,

BP4-40012/06363,         BP4-40012/07140,             BP4-50013/11225,           BP4-50013/09032,

BP4-50013/07140,         BP4-50013/05650,             BP4-50013/05063,           BP4-50013/12532,

BP4-50013/10040,         BP4-50013/08050,             BP4-50013/06363,           BP4-50013/06340,

BP4-50013/11240,         BP4-50013/09050,             BP4-50013/07163            BP4-40012/09032（轻载起动）频敏变阻器是我公司的主打产品.年销量20万台.质量***.纯铜材质 ，加大线圈.质保三年，终身维修.
