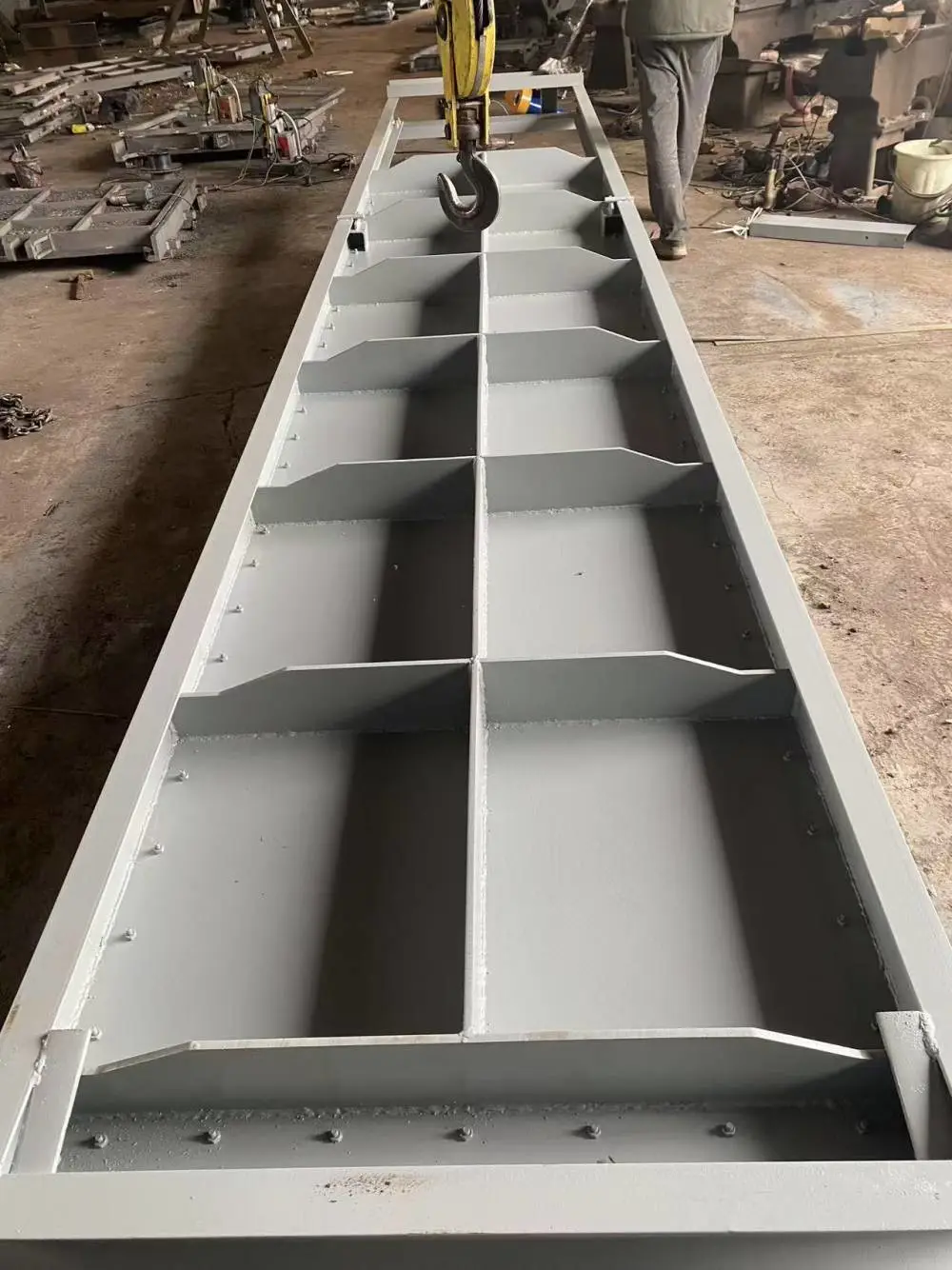

河道4*5米定轮式钢闸门-水库2*20T卷扬式启闭机

海河供应商

           钢制闸门广泛应用于排灌、水电站、河道、灌区、水库等水利工程    其中高压密封箱式闸门是水工阀门的替代产品，本产品启闭灵活，经久耐用，封闭性能佳，自动化程度较高，是水利工程理想的机械设备。本厂可为您提供优质产品，全过程服务。竭诚欢迎新老朋友来厂考察、洽谈三、启闭机  用于各类大型给排水、水利水电工程。用于控制各类大、中型铸铁闸门及钢制闸门的升降达到开启与关闭的目的。    结构特点：     1、启闭机包括电机、启闭机、机架、防护罩等组成；采用三级减速方式，用国旋付传动，输出转距更大。启闭机配套钢架克服土建不平整，以减少整机噪声及振动。     2、采用户外型长时工作制电机，防护等级≥IP155。行程控制机构采用十进制计数器原理，控制行程的误差0.5%。转距保护控制是通过蜗杆产生轴向位移触动微动开关，来达到保护电器的原理。     3、操作维护简便，可实现现场和远控操作四、使用范围及特点1、本产品适用于灌区、水电建筑、各种水利工程启闭，均有0.3T—100T手推式、侧摇式、全封闭式、手摇式、手电两用式平原山区、有电无电均可使用。2、本产品设计生产执行本产品结构简单，使用安全牢固可靠，管理养护较为方便，价格低廉，设计合理。3、本产品操作简单，没有中间减速程序，无论那种类别均有锁作用，能使闸门停留在任何位置，并不会自行滑落，***。 安装调试：1）螺杆在出厂前已涂润滑油，调试时可暂不涂润滑油，调试完毕后螺杆要根据情况及时涂润滑油，以减轻磨损和防止锈蚀。2）启闭机在出厂前已加足黄油，一般在使用一段时间后，要根据情况随时加润滑油。3）启闭机的安装方法和一般机械相同，安装***定要检查各部件是否良好，螺栓有无松动与其有关技术数据是否相符。启闭机支架与基础布置平面接触面积要达***，螺杆轴线要垂直于闸台上横梁水平面，并与闸板吊孔吻合，以免局部受力螺杆倾斜损坏机件。4）启闭机安装好后，要进行试运行，一要做无载荷试验，既让螺杆做两个行程，听其有无异常声音，安装是否符合技术要求。

林芝河道4*5米定轮式钢闸门-水库2*20T卷扬式启闭机

海河水利

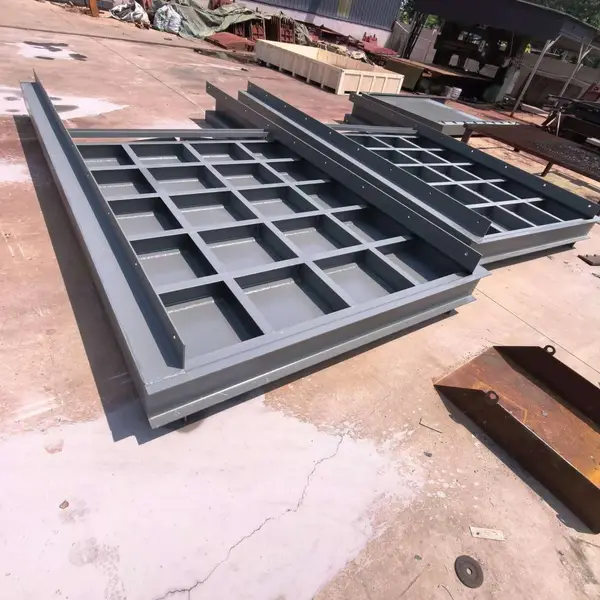

面钢闸门&弧形钢闸门技术参数标准

1.门叶主体结构的钢板采用Q235-D、型材和非主体结构的钢板采用Q235-A，底管材料为20号钢，拐臂选用Q345(16Mn)

2.门体结构外露采用喷锌防腐，外涂彩色防腐漆

3.两闸墩内侧和闸门相接处采用花岗岩贴面，浇筑一期闸墩混凝土时预留凹槽，贴面时应以闸门侧止水为基准，在闸门启闭过程中均和贴面接触良好，以免漏水

4.启闭机的制作、安装应符合DL/T 5019-2004《水利水电工程启闭机制造、安装及验收规范》的规定

5.闸门及埋件制作、安装应符合DL/T 5018-2004《水利水电工程钢闸门制造、安装及验收规范》

6.预埋两根DN150镀锌钢管，管弯角中心线圆半径大于500mm，管内布拉线钢丝绳，线管密封可靠无渗漏

7.每年洪水期到来之前应动作闸门1-2次，确保闸门行洪时能正常启闭

8.立闸轴的两侧侧墙为花岗岩贴面，位于闸门活动区为整块花岗岩，尺寸大于1.5m*1.5m 9.包含制作、运输、安装、调整、调试等所有相关

9.门板材质球墨铸铁，门框材质HT200

10.闸框采用双主立框矩形槽结构，主立框止水条用镶在主立框槽中的不锈钢与弹性体组合止水结构，阀门底止水在结构上采用橡胶止水及机加工面硬止水，闸门在设计水头压力下，正常渗水量L≤1.2L/min.m

11.铸铁非机加工面涂漆符合SDZ014中4级规定

12.闸门中钢制件及标准件一律进行表面镀锌处理，其镀层厚度不小于0.02mm

13.闸门安装后倾斜度不大于1/1000，在紧闭状态下，闸门与闸框封水面间隙不大于0.3mm 6.闸板重7.9吨，闸框重2.133吨 应配套2×10吨启闭机，启闭机的技术参数详见图纸设计 8.包含制作、安装、调整、运输等所有相关.
