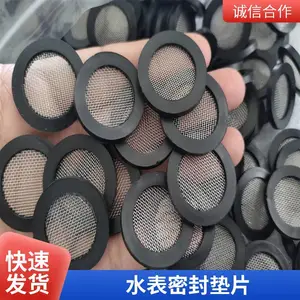

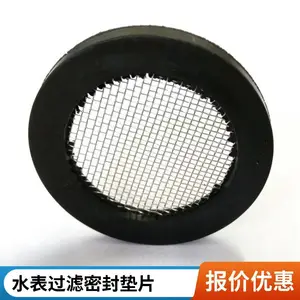

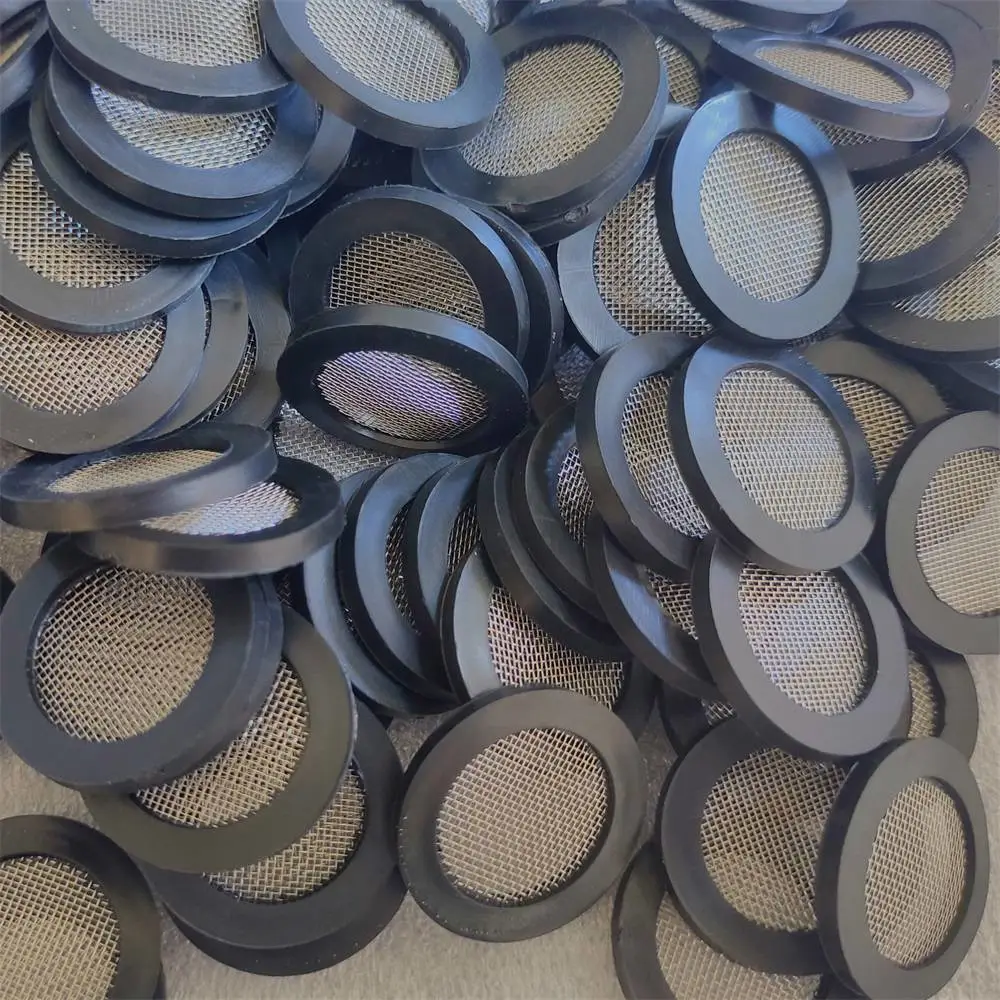

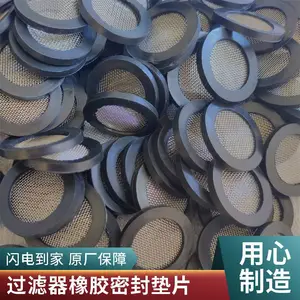

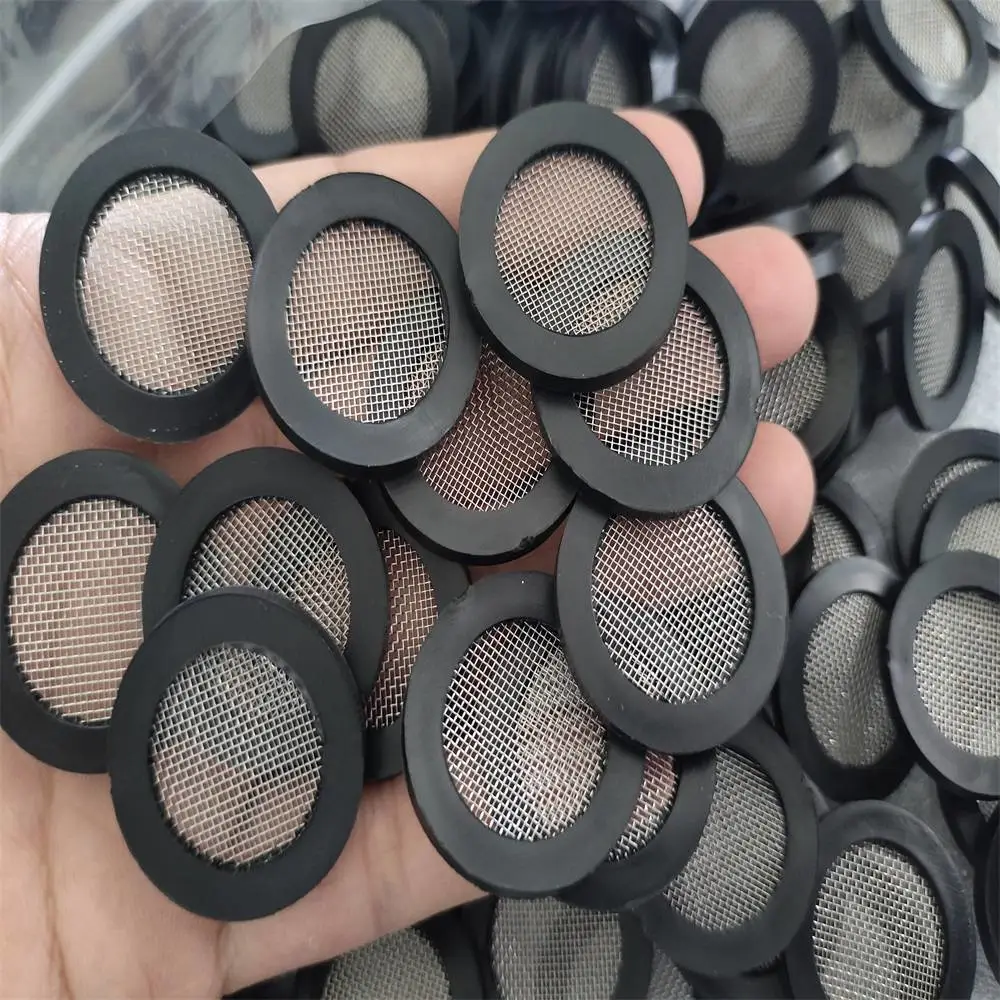

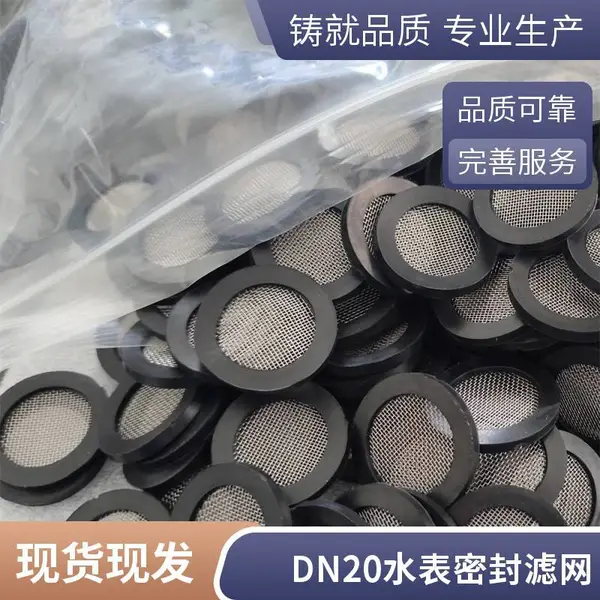

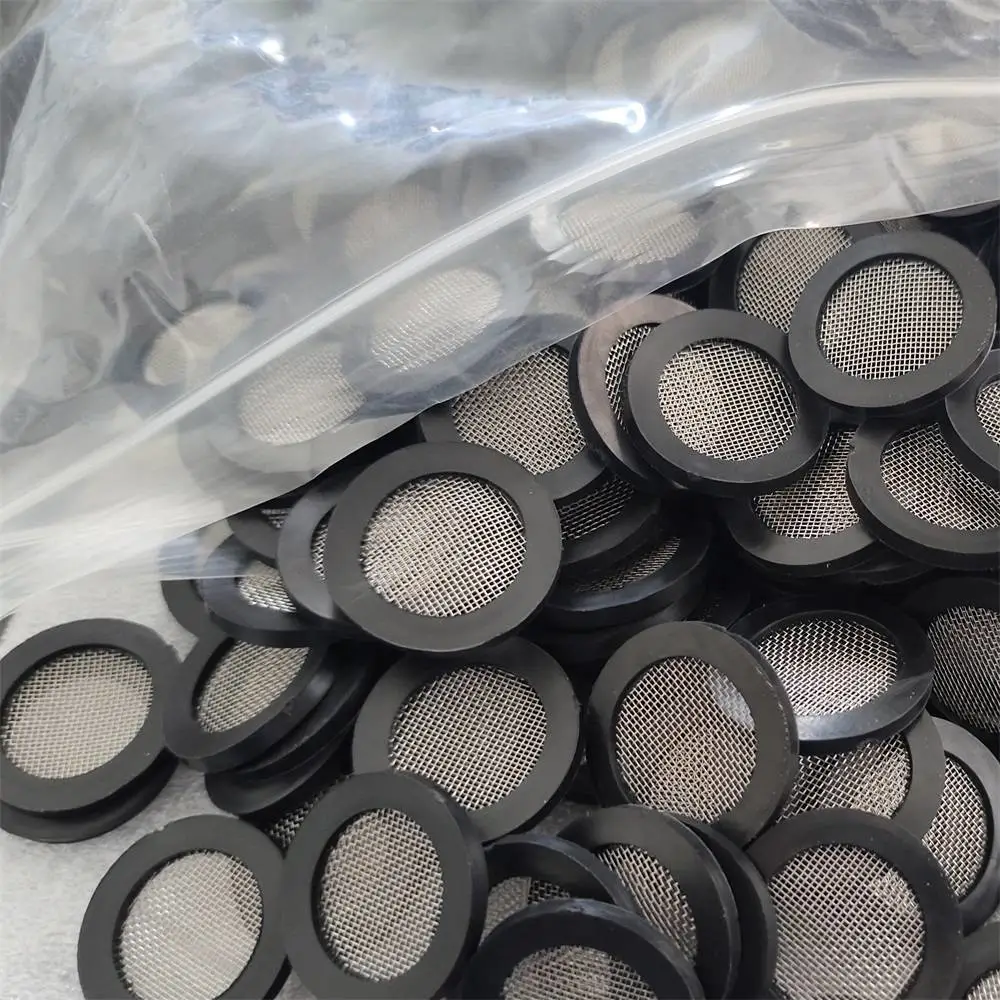

行业痛点与解决方案：在水暖供水系统中，管网老化、维修施工或水质波动常使水流携带铁锈、泥沙、麻丝、焊渣等杂质。这些杂质进入水表后可能附着在滤网表面，引起过流面积减小、计量误差增大；如果杂质颗粒进入水表叶轮仓，还会加速轴承磨损，甚至导致叶轮卡死。传统过滤网多为单层金属冲压件，安装时需另配密封圈，密封与过滤分开处理，容易造成漏装、错位或锁紧变形，增加现场安装时间。深圳市裕丰硅橡胶制品有限公司长期从事橡胶密封制品研发，针对上述问题设计制造了30mm水表过滤网垫片。该产品将不锈钢滤网与橡胶包边复合为整体，利用橡胶的弹性变形实现接口密封，同时依靠金属滤网实现颗粒拦截，一个部件替代密封圈加滤网的传统组合，从结构上减少泄漏点，也避免滤网金属边缘直接接触管件密封面造成的压伤或锈蚀。

产品工作机制：本产品适用于DN20水表进水端法兰或螺纹接口处。安装时，橡胶包边垫片被夹紧在上下两个管接口之间；锁紧力矩使橡胶发生弹性压缩，填满接口端面的微观凹凸，形成连续密封带。水流从管口进入时，必须经过中心的不锈钢滤网，大于网孔的泥沙、铁锈等悬浮物被拦截并滞留在水表前端，滤网后的水体保持清洁。当滤网截留杂质较多时，只需关闭阀门、拆下接口，取出垫片用清水刷洗干净即可恢复通流能力，无需拆除水表主体。

产品特点

• 密封与过滤一体化设计：减少零件数量，降低安装错误率。
• 橡胶包边保护滤网：避免金属锐边损伤安装人员及管件。
• 可选多种胶料：NBR、EPDM、硅胶等，适应冷水、热水及耐磨场合。
• 滤网目数可调：满足不同颗粒拦截要求，兼顾流量和过滤精度。
• 结构轻巧、拆装方便，便于后期维护和清洗。

技术规格

安装与维护步骤

1. 关闭水表前后阀门，泄压后用扳手松开管接口。
2. 将旧垫片或密封圈取出，检查并清理接口端面。
3. 将过滤网垫片放入接口法兰槽内，注意保持平整，勿扭曲。
4. 重新拧紧接口，观察运行状态下接口是否渗漏；如渗漏可适当加力紧固。
5. 定期拆下滤网垫片，用软毛刷清除表面杂质，避免硬物刮伤橡胶。

行业应用场景

• 居民住宅水表前过滤，防止入户管道铁锈进入水表。
• 商业楼宇、物业供水系统，减少水表维修频率。
• 小型工业设备计量入口，保护流量表内部叶轮。
• 农田灌溉、养殖供水管路，拦截泥沙和异物。

品质与定制能力：我司位于深圳市坪山新区，配置油压橡胶成型机、切料机、质检机、寿命仪、硬度计等设备，并拥有多年橡胶制品生产经验的技术团队。产品可根据客户来图来样设计制造，也可参考AS568、DIN3771、JISB2401等通用橡胶密封件标准组织生产。产品远销欧美、东南亚等地区，具备稳定的工艺控制和供应能力。无论是标准规格还是异型尺寸，我们都愿意在打样、试装、小批量阶段与客户紧密配合。

选型咨询建议：建议在询价或订购前确认水表接口的公称通径、法兰端面形状、介质温度、工作压力以及需要拦截的杂质类型。如有安装空间限制，请提供实际尺寸或样品，我司技术团队将协助评估橡胶材质、硬度、滤网目数和包边厚度。通过针对性的方案，可在***密封可靠性的同时优化过流阻力，延长水表使用寿命。

常见问题FAQ

1. 问：该过滤网垫片与普通橡胶垫片有什么区别？答：普通垫片仅起密封作用，无法拦截杂质。本产品用橡胶包边包裹不锈钢滤网，密封和过滤在一个零件上完成，安装后水表前无需再单独安装滤网，减少接头数量，也降低漏水风险。
2. 问：滤网易破损吗？答：滤网材质通常选择304不锈钢丝编织，具有良好耐腐蚀和抗冲击能力。橡胶包边在四周起到保护作用，可缓冲安装扭矩造成的挤压。使用中应避免尖锐工具大力刮擦，正常拆卸清洗不会影响滤网完整性。

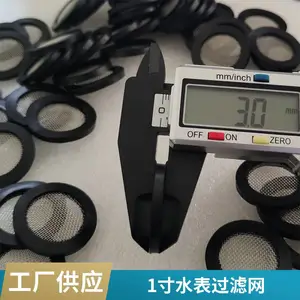

3. 问：如何确定该产品适合我的水表接口？答：主要核对三个尺寸：接口公称通径、密封面外径以及法兰凹槽或螺纹内径。本产品标称外径30mm，适配DN20通径，但不同品牌水表法兰座厚度和凹槽深度有差异；若安装后感觉过松或无法压紧，请提供接口实物尺寸。
4. 问：橡胶包边材质选哪种更好？答：常规自来水冷水和热水循环可选择EPDM，耐老化性较好；如果管道中可能接触少量矿物油、油脂，可选NBR；高温洁净场合可选硅胶。最终需结合介质温度、化学兼容性和使用寿命要求确定。
5. 问：过滤网目数对水压有多大影响？答：目数越高，拦截颗粒越细，但水流阻力会增大。通常40目适用于粗颗粒杂质，60目可阻隔常见铁锈泥沙，80目及以上用于要求较高的场合。若原有水压偏低，建议优先选用较低目数，避免造成明显压损。
6. 问：垫片会不会老化变硬？答：橡胶长期接触氯消毒水、紫外线或高温会逐渐老化。EPDM在耐热水和耐臭氧方面表现较好，使用寿命较长；NBR耐油好但在耐候性方面弱于EPDM。建议定期检查，发现表面硬化、开裂或***变形时及时更换。
7. 问：支持小批量打样吗？答：支持。公司拥有油压成型与切料设备，可针对非标外径、厚度、颜色和滤网目数进行试制。小批量打样有助于验证实际密封效果和过滤能力，确认后再进入批量生产，降低客户选型风险。
