一、产品概述

TY8662 综合测控装置按 TY8662/TY8665 平台设计，面向 110kV 及以下变电站的公用测控与母线电压采集。装置支持 128 路开入与 32 路出口矩阵，四路母线电压采集加两路开口电压测量，一台装置可覆盖一个公用测控屏的主要功能。

二、产品功能

1. 128 路开入

大规模开入接入，公用信号集中采集。

2. 母线电压采集

四路母线电压加 2 路开口电压，同期与绝缘监测数据齐备。

3. 功率测点

两组电流电压合成功率测点，主变与联络线功率直接采集。

4. 直流与测温

2 路直流及 3 路测温回路，直流系统与触头温度一并接入。

5. 结构灵活

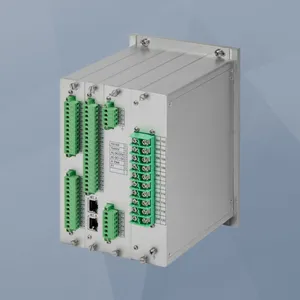

4U 半层与 4U 整层两种结构按屏面布置选择。

6. 安装与接线

装置 4U 机箱嵌入式安装或组屏安装，二次接线按设计图纸施工，电流回路端子配短接片，检修时先短接后断开。

7. 调试与投运

配调试软件与就地界面，定值整定、传动试验、点表核对现场完成，投运前整组传动确认出口正确。

8. 运行维护

支持带电更换同型号模块，日常巡检查看自检与通信指示灯，常见故障按对照表就地处理。

9. 供货与质保

供货含装置本体、附件、说明书、合格证与调试软件；质保 12 个月，期内非人为损坏免费维修更换。

三、产品原理

装置对各组电压电流交流采样，合成有功无功与功率因数。开入经软件防抖与 SOE 时标处理，出口矩阵按工程定义遥控对象。故障录波功能在异常工况记录波形，B 码与 SNTP 双方式对时。

四、产品参数

以上为 TY8662 综合测控装置 的主要技术参数，实际供货按项目设计要求调整。订货时请确认电压等级、回路规模、通信接口与安装方式，参数有疑问时提供一次系统图与设备清单，由技术人员核对确认。

五、产品应用场景

110kV 及以下变电站公用测控屏、主变测控屏的新建与改造均适用。订货时请提供开入开出规模、交流量回路配置与屏面结构要求。
