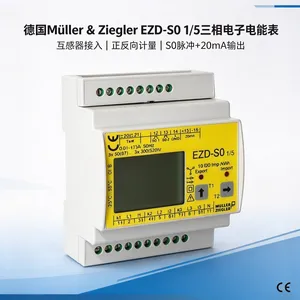

Müller & Ziegler EZD-S0 1/5 是一款三相电子电能表，由德国 Müller & Ziegler GmbH（穆勒-齐格勒）原厂研发制造。Müller & Ziegler 自1911年起在德国贡岑豪森生产测量设备，在电能计量、变送器和电流互感器领域拥有超过百年的技术积累。

EZD-S0 1/5 专为电流互感器接入设计，适配次级电流为 1A 或 5A 的互感器。该电能表用于三相四线制系统中有功电能和无功电能的计量，支持正反向能量（Import/Export）记录。设备配备 LCD 显示屏，可直接读取电流、电压、频率、功率和电能值。同时提供 S0 脉冲输出（开集电极晶体管）和 20mA 模拟输出（对应瞬时功率），便于接入能源管理系统或 PLC。仪表无需独立辅助电源，工作电源取自测量电压。

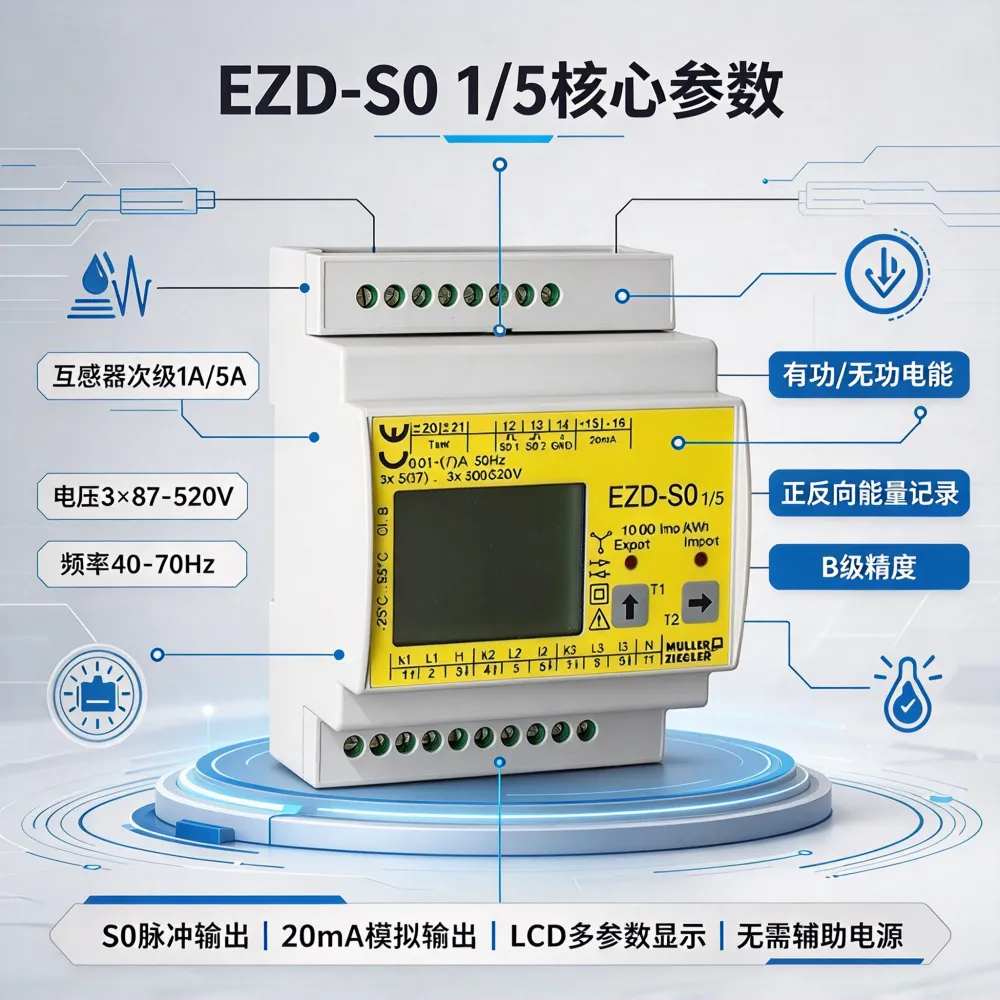

核心参数表

功能特点

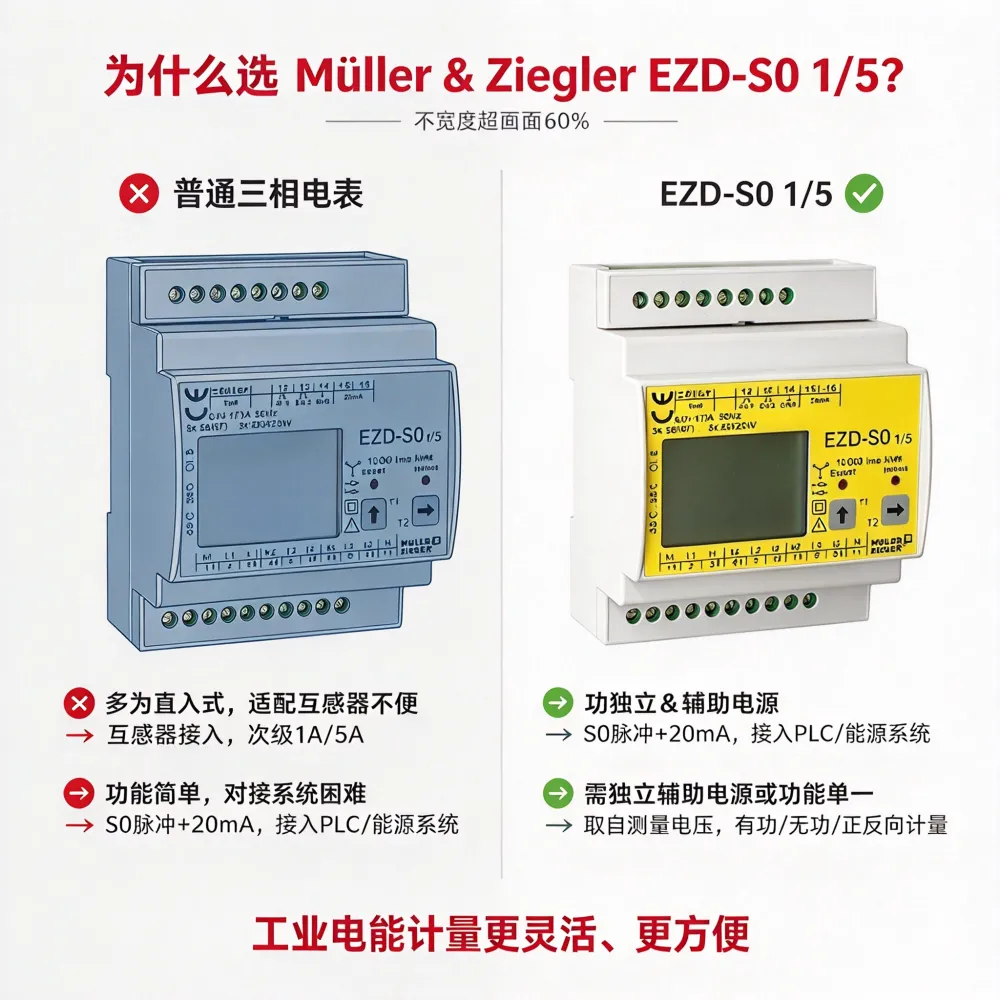

1. 专为互感器接入设计，适配大电流计量

EZD-S0 1/5 的电流输入适配次级 1A 或 5A 的电流互感器。在工厂配电柜、大型设备回路等电流超过直接接入上限（80A）的场合，通过外接电流互感器即可实现电能的***计量，无需更换仪表本身。

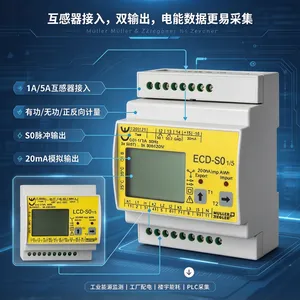

2. S0脉冲与20mA模拟双输出，便于系统集成

设备提供两路 S0 脉冲输出（分别对应有功/无功电能），可直接接入 PLC 的高速计数模块或能源管理网关。同时，20mA 模拟输出可实时反映瞬时功率值，适合接入 DCS 或 SCADA 系统进行趋势监测和负荷分析。

3. LCD直读多项参数，现场调试便捷

尽管是互感器接入型仪表，EZD-S0 仍配备 LCD 显示屏，可现场直接读取电流、电压、频率、功率和电能等参数。在调试和巡检时，运维人员无需额外携带电流表或功率计即可完成基本核查。

4. 无需独立辅助电源，简化接线

仪表的工作电源取自测量电压回路，无需单独敷设 230V 辅助电源。在配电柜改造或新建项目中，这一设计减少了接线工作量和辅助电源模块的成本。

适用场景

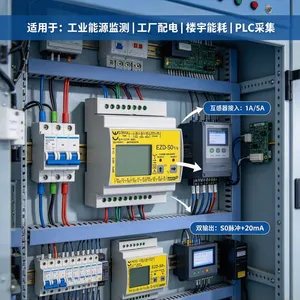

• 工业配电柜：用于工厂车间配电回路的电能计量和负荷监测

• 大型设备回路：用于电机、加热炉等大电流负载的电能统计

• 能源管理系统：通过 S0 或模拟输出接入 EMS，实现分项计量

• 商业与办公楼：用于三相回路的电能核算和成本分摊

配套耗材

订货说明

EZD-S0 1/5 采用 Müller & Ziegler 标准型号编码体系。订货时需明确互感器次级电流（1A 或 5A）以及是否需要特殊电压规格。

订货时建议确认以下信息：

• 型号：EZD-S0 1/5

• 互感器次级电流：1A 或 5A

• 电网电压等级

• 是否需要配套 S0 或模拟输出线缆
