MEMS器件结构精密、工艺复杂,对检测设备的稳定性与多功能性提出了严苛要求。苏州汇芯技术曾成功服务于苏州**MEMS产业技术基础公共服务平台,为其量身打造了一站式显微检测中心。在该项目中,汇芯不*交付了多台蔡司扫描电镜,更整合了光学显微镜与原子力显微镜,构建了从宏观尺寸量测到微观表面形貌分析的完整链条。针对MEMS器件常见的粘连、断裂、颗粒污染等问题,我们利用蔡司电镜的大视野导航与高倍率细节捕捉能力,实现了对微米级悬臂梁、齿轮等结构的无损检测。同时,汇芯协助平台建立了标准化的SOP操作流程,解决了多用户共享设备带来的操作差异问题。这一成功案例充分证明了汇芯在构建公共研发服务平台方面的综合实力,能够有效降低中小企业的研发门槛,加速MEMS产业的创新迭代。 扫描电子显微镜的操作软件具备图像标注功能,方便记录关键信息。苏州进口扫描电子显微镜租赁

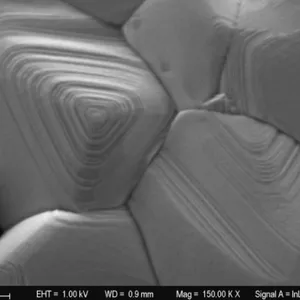

蔡司扫描电镜覆盖从常规检测到场发射、双束三维分析的完整体系,可根据样品与任务在EVO、Sigma、GeminiSEM、Crossbeam等平台间灵活配置。其场发射机型依托Gemini电子光学与Gemini物镜设计,将静电场和磁场结合,在降低样品区磁场干扰的同时提升二次电子、背散射电子信号效率,配合InLens、ETSE、aBSD、HDBSD、STEM等多类型探测器,可获得高分辨形貌、材料衬度、成分与晶体学信息。低电压成像是蔡司SEM的重要优势:Sigma系列可在1kV甚至500V下获取丰富表面信息,部分机型1kV分辨率可达约nm、500V约–nm,既减少不导电样品荷电与电子损伤,也更适合纳米颗粒、薄膜、半导体浅层结构和电子束敏感样品。对于非导体、聚合物、生物湿样或含水样品,可变压力、NanoVPlite等模式可很大降低荷电假象,结合C2D、VPSE等探测器获得稳定图像;EDS可做元素面分布与线扫描,EBSD用于晶粒取向、相鉴定和应变分析,WDS、拉曼-SEM联用等则可进一步扩展化学与晶体信息维度。 苏州zeiss扫描电子显微镜扫描电子显微镜的图像压缩技术,节省存储空间,便于数据传输。
精密陶瓷、硬质合金、金属粉末压坯关注未熔颗粒、烧结孔、晶界空隙和夹杂。蔡司SEM大视场可快速扫粉末形貌与粒度,BSE按平均原子序数区分孔隙、碳化物、氧化物夹杂;FIB可把可疑夹杂物露出新鲜截面,EDS做元素面分布确认来源。 对注射成型小件可用低电压看表面微孔,对烧结炉批次差异可统计孔隙率与晶界洁净度。输出粒径、圆度、孔隙尺寸、夹杂成分和烧结致密化指标,反推粉体配比、粘结剂脱除、烧结温度和保护气氛。该类素材适合陶瓷电容介质、传感器陶瓷、硬质合金刀具等来料与制程质控文案。
蔡司扫描电镜以其***的镜筒设计与探测器技术享誉全球,而汇芯技术将其性能发挥到了***。以蔡司GeminiSEM系列为例,其***的Gemini电子光学镜筒在高分辨率下依然保持较高的探针电流,这意味着在观察纳米级半导体结构或进行EBSD晶体学分析时,既能***图像的清晰度,又能实现极快的采集速度。针对不导电的生物或高分子材料,蔡司的VariablePressure(可变压力)技术有效抑制了荷电效应,无需复杂镀膜即可直接观察真实形貌。此外,蔡司的SmartSEM软件平台集成了自动化工作流程,支持阵列扫描与图像拼接,大幅提升了大尺寸样品的检测效率。汇芯技术凭借对蔡司全系产品(EVO,Sigma,Gemini)的深刻理解,能够精细匹配从常规失效分析到前沿纳米材料研究的不同分辨率需求,确保每一分投资都转化为实实在在的科研生产力。 扫描电子显微镜可对纳米线微观结构进行观察,研究其电学性能。
合金锻件、焊接热影响区、粉末冶金件常需把“性能波动”落实到晶粒、相界和断口。蔡司场发射SEM可拍高清晰断口形貌,EBSD模块输出晶粒取向图、相分布、晶界角、应变轴和再结晶比例; 对疲劳试样可对比裂纹源、扩展区和瞬断区,对焊接件可看热影响区组织演变。FIB可预先在裂纹***制小截面或TEM薄片,避免机械切割引入伪影。 报告可用于热处理曲线、轧制方向、焊接热输入和合金成分调整。相比单靠金相,SEM-EBSD增加晶体学维度,适合钛合金、高温合金、汽车用钢和增材金属的质量归因。扫描电子显微镜可对生物组织微观损伤进行观察,研究修复机制。苏州亚纳米扫描电子显微镜EDS元素分析
扫描电子显微镜的图像处理软件可进行三维重建,展现样本立体结构。苏州进口扫描电子显微镜租赁
Micro LED像素小、焊点密,巨量转移后虚接、桥接、微凸点空洞常影响亮度和良率。蔡司FIB可在阵列ROI***截开单像素或整排互连,SEM看凸点形貌、IMC、荧光胶与背板接触; EDS判断Cu/Sn/Au成分迁移,低电压减少量子点/有机层损伤。对垂直芯片可制TEM薄片看电极通孔填充,对COB/COC可看封装胶与驱动背板分层。输出按像素坐标归档空洞率、桥接长度、界面厚度,反推转印压力、对位精度、回流温度。相比整片破坏性研磨,双束更适合珍贵小批样品的良率复盘。
苏州进口扫描电子显微镜租赁
苏州汇芯技术有限公司,位于江苏省苏州市,坐落在美丽的苏州工业园区独墅湖左岸,方圆百公里可抵达长三角的主要城市。 公司聚焦光学显微镜、电子显微镜、原子力显微镜、工业CT、光学自动测量等光学检测分析类及前后道设备。紧盯碳达峰&碳中和、工业4.0、中国制造2025、长三角一体化等国家战略层面的各项利好政策及发展方向,定位于为用户提供整体的光学分析测量解决方案,以解决客户的难点和痛点为己任,一步步建立起公司自有***。 我们始终相信,一份耕耘,一份收获,我们也深知只有长期持续耕耘才会有意义。我们计划持续深耕,让其持续发酵,并在不同的时间阶段绽放出其本该***的绚烂色彩。 您的信任和支持是对我们的鼓励和帮助,我们愿与您一同携手,共创美好的未来。 我们由一群思想积极且有着丰富行业经验的年轻人创业于2022年,以成熟的细分行业方案为载体,以解决细分***用户在光学检测中的痛点、难点为己任,尤其是在半导体、FPD、3C、光伏、电子元器件、汽车电子等行业有较深的研究和***应用,在这些行业中发现问题、解决问题是我们立足之本。
