| 品牌：宣球泵阀 | 型号：H44W-16RL | 材质：不锈钢 |
| 连接形式：法兰 | 加工定制：是 | 种类：旋启式 |
| 结构形式：旋启式 | 公称通径：15-600mm | 适用介质：水 |
| 形态：旋塞式 | 压力环境：常压 | 流动方向：单向 |
| 驱动方式：水力控制 | 工作温度：常温 | 类型(通道位置)：二通式 |
| 规格：齐全 |

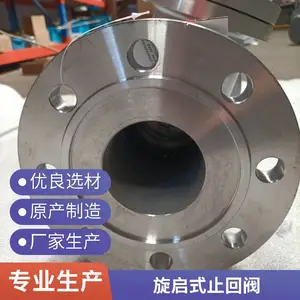

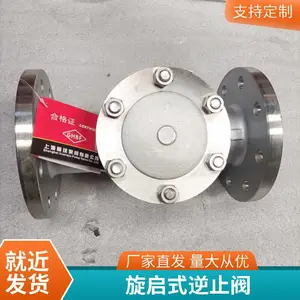

H44W-16RL DN100 不锈钢 旋启式法兰止回阀 逆止阀回流阀
一、设计标准
| 设计制造规范 | GB/T12236 |
| 结构长度 | GB/T12221 |
| 法兰连接尺寸 | GB/T9113 JB79.1 |
| 试验与检验 | GB/T13927 JB9092 |
二、结构特点： 1、结构紧凑、造型美观、全通径流道、流阻系数小。 2、密封副材料配对合理，使用寿命长。 3、此阀门为自动阀门，起逆止作用，箭头所示方向为介质流动的方向，用户可根据管道安装需要，分别选用相应型式的止回阀。
三、性能与规范
公称压力 （Mpa） | 试验压力（Mpa） | |||
| 强度试验 | 密封试验 | 上密封试验 | 气密封试验 | |
| 1.6 | 2.4 | 1.76 | 1.76 | 0.6 |
| 2.5 | 3.75 | 2.75 | 2.75 | 0.6 |
| 4.0 | 6.0 | 4.4 | 4.4 | 0.6 |
| 6.4 | 9.6 | 7.04 | 7.04 | 0.6 |
| 10.0 | 15.0 | 11.0 | 11.0 | 0.6 |
四、适用介质和温度
| 阀门主体材料 | 适用介质 | 适用温度 |
| P(CF8) | 硝酸类 | 200° |
| PL(CF3) | 强氧化性介质 | 200° |
| R(CF8M) | 醋酸类 | 200° |
| RL(CF3M) | 尿素等腐蚀类 | 200° |
五、主要零件和材料
| 序号 | 零件名称 | P | PL | R | RL |
| 1 | 阀体 | CF8 | CF3 | CF8M | CF3M |
| 2 | 阀盖 | CF8 | CF3 | CF8M | CF3M |
| 3 | 阀瓣 | F304 | F304L | F316 | F316L |
| 4 | 密封面 | CF8 | CF3 | CF8M | CF3M |
| 5 | 紧固螺母 | A193-B8M | |||
| 6 | 螺母 | A194-8 | |||
