水库 水电站固定式卷扬启闭机250KN-400KN-630KN

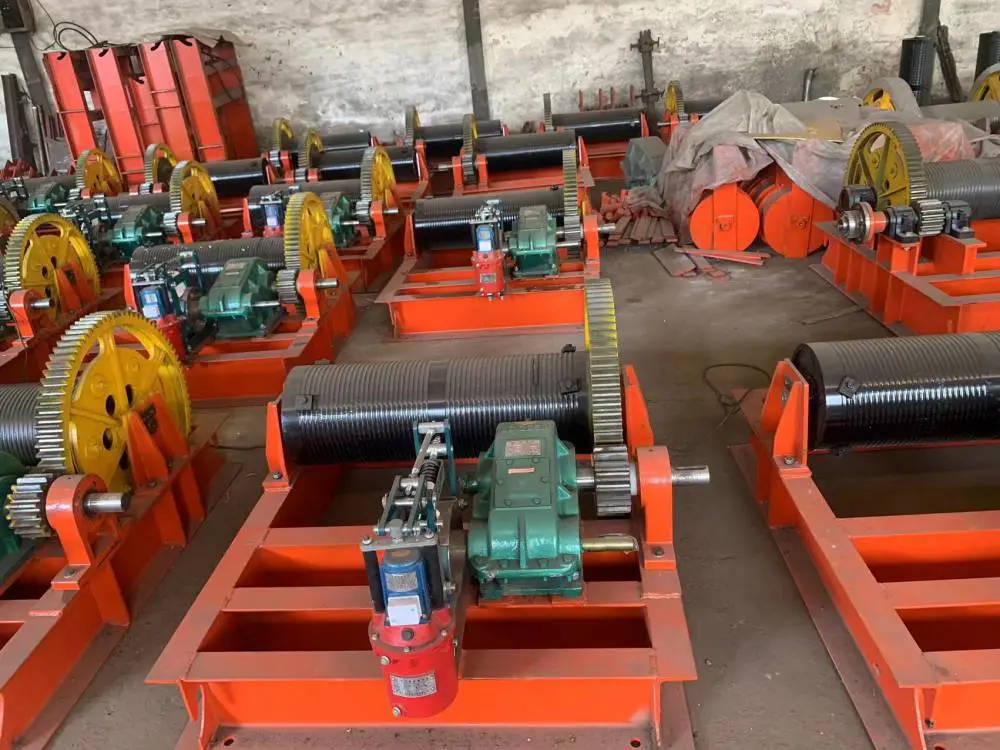

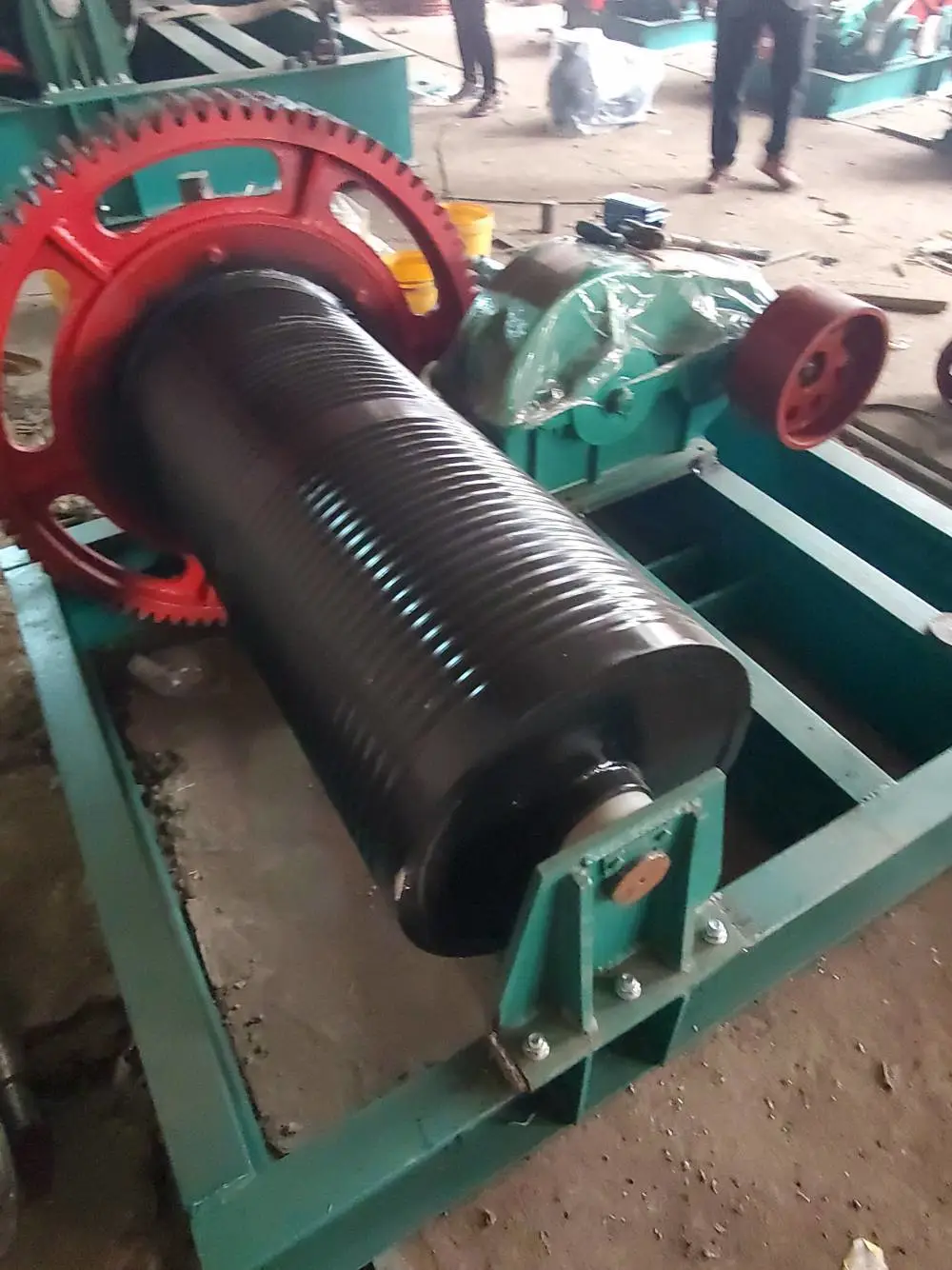

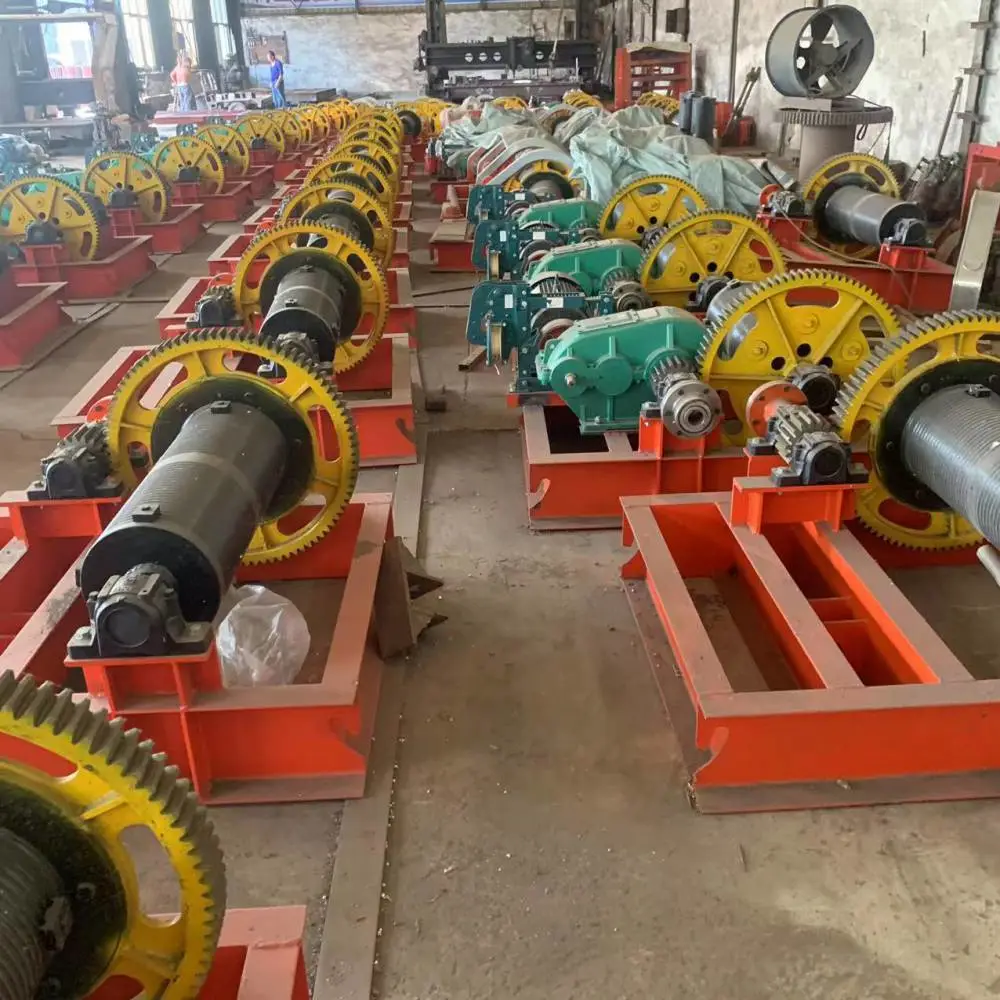

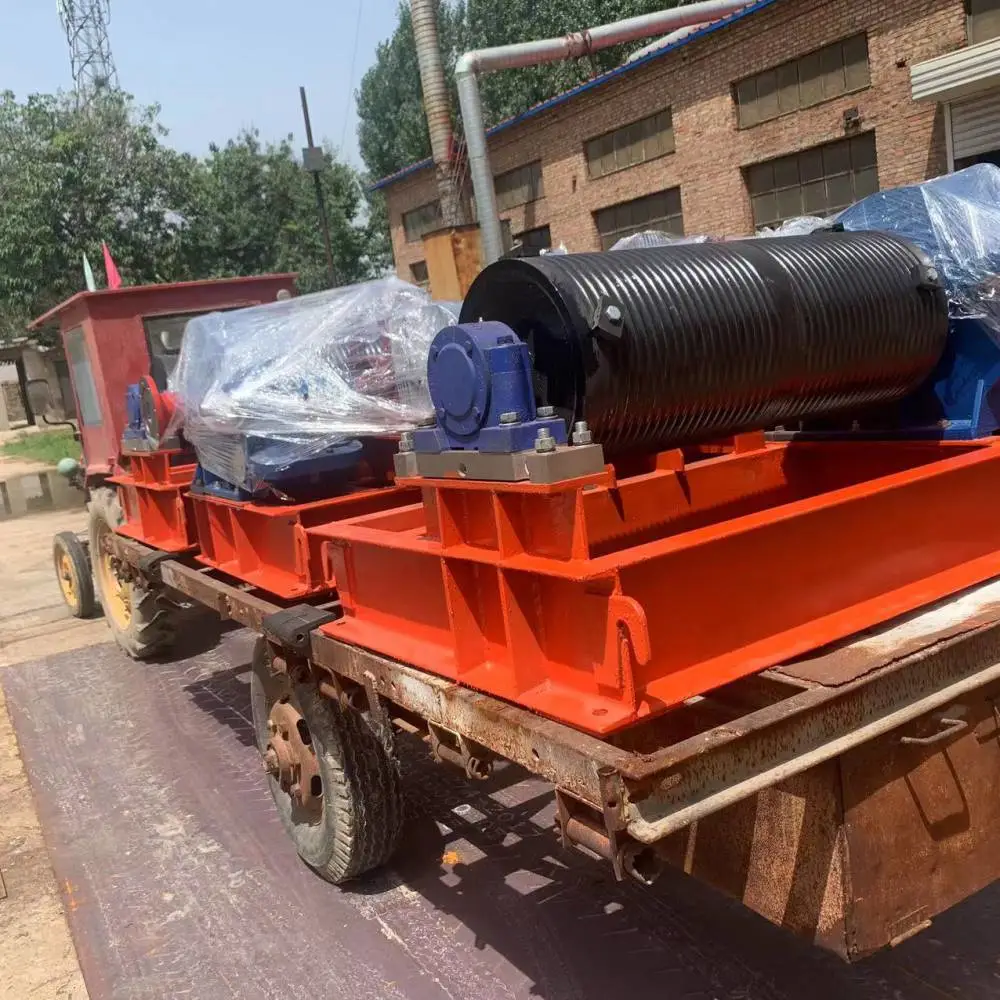

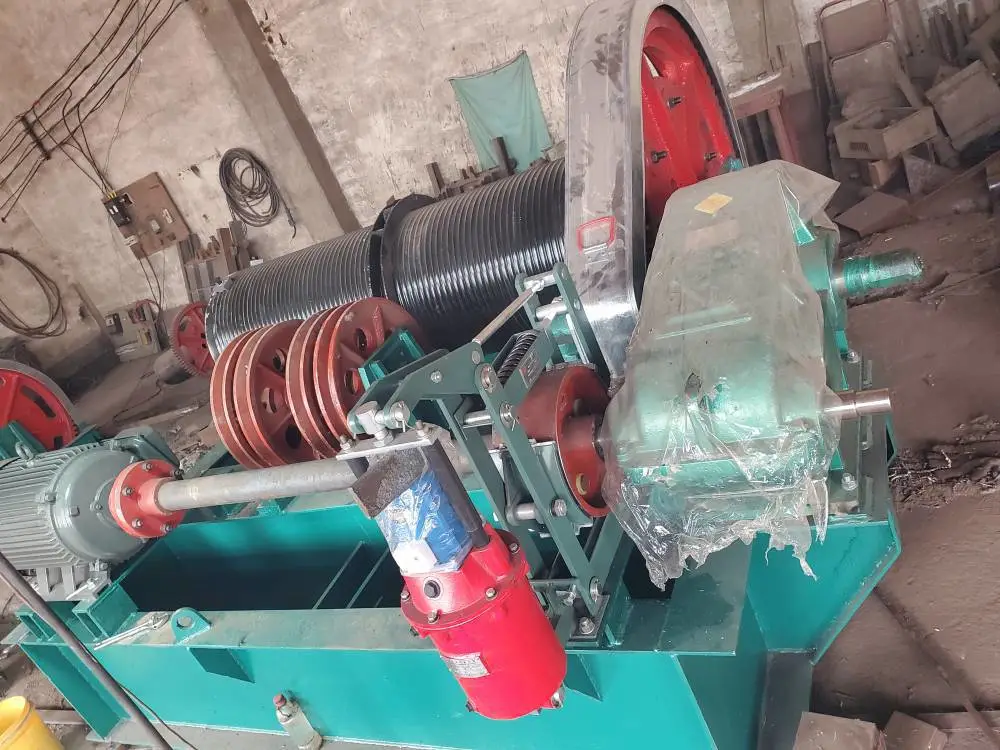

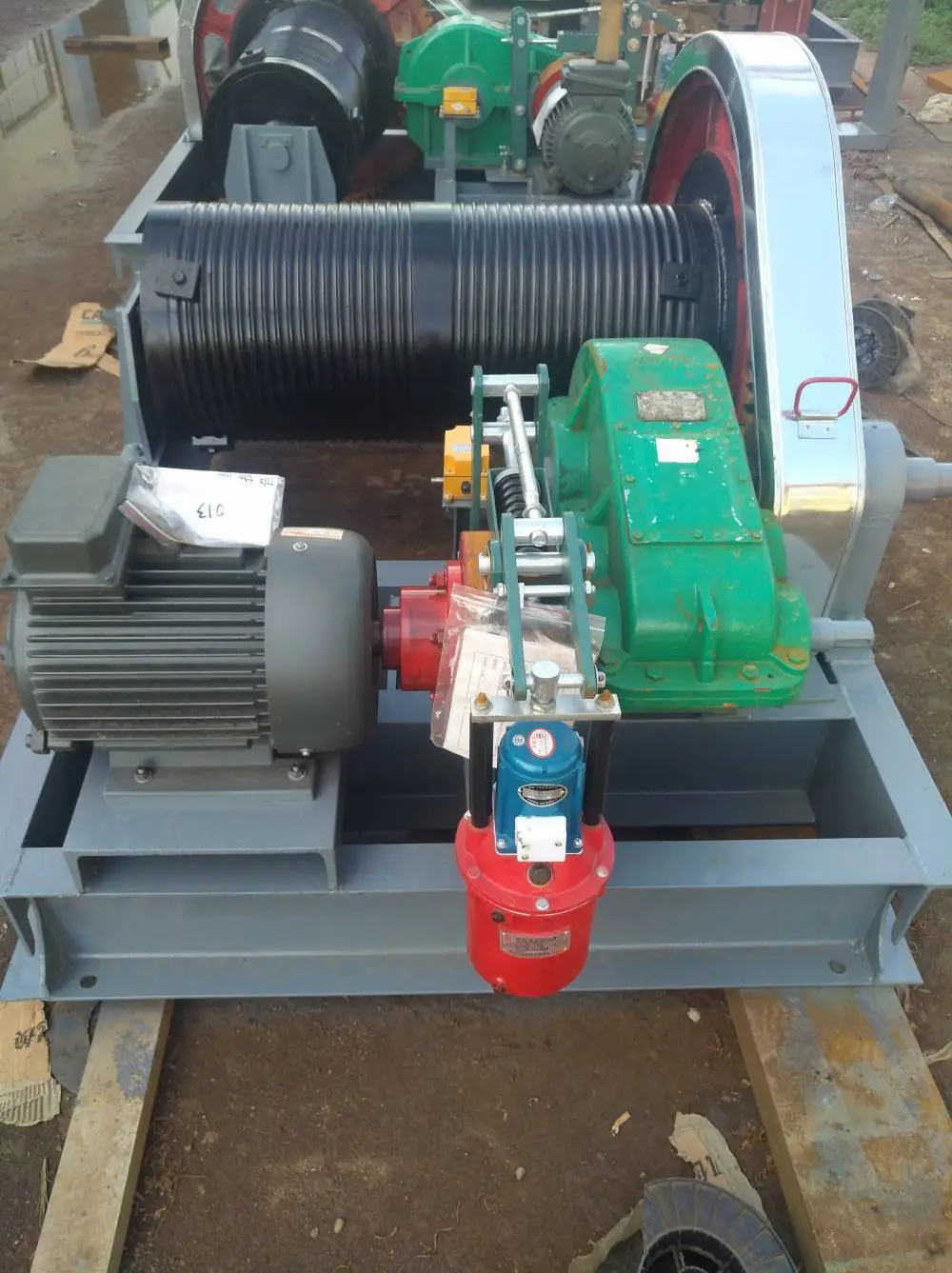

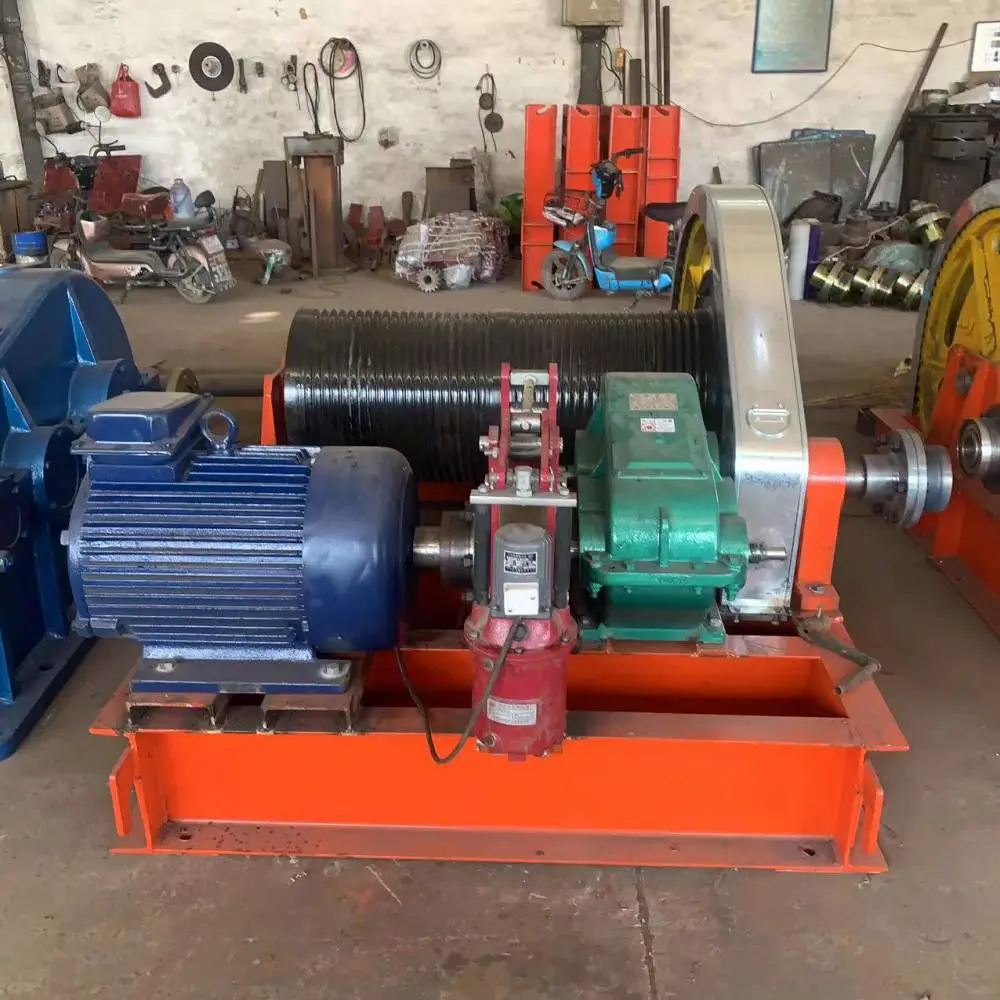

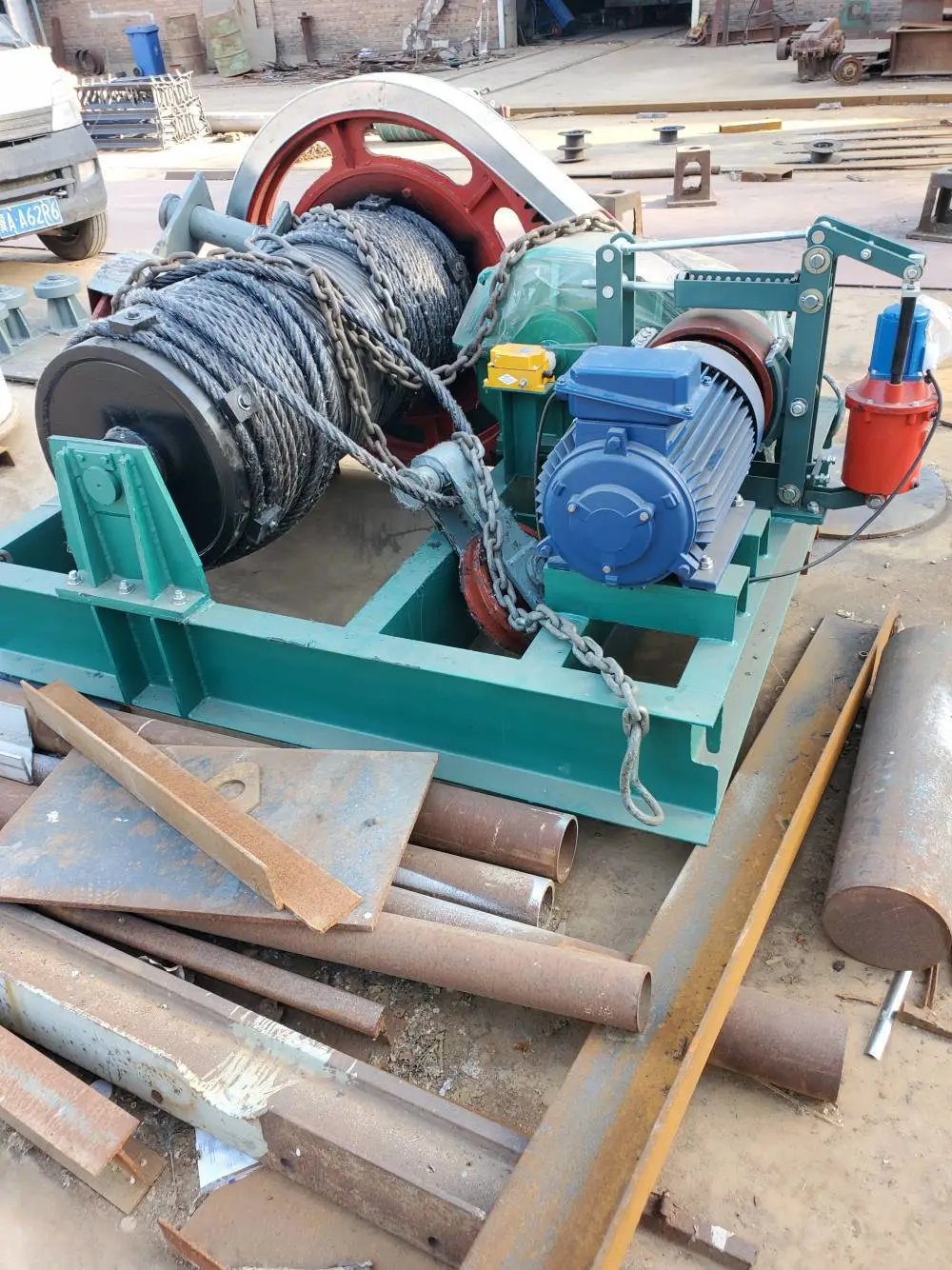

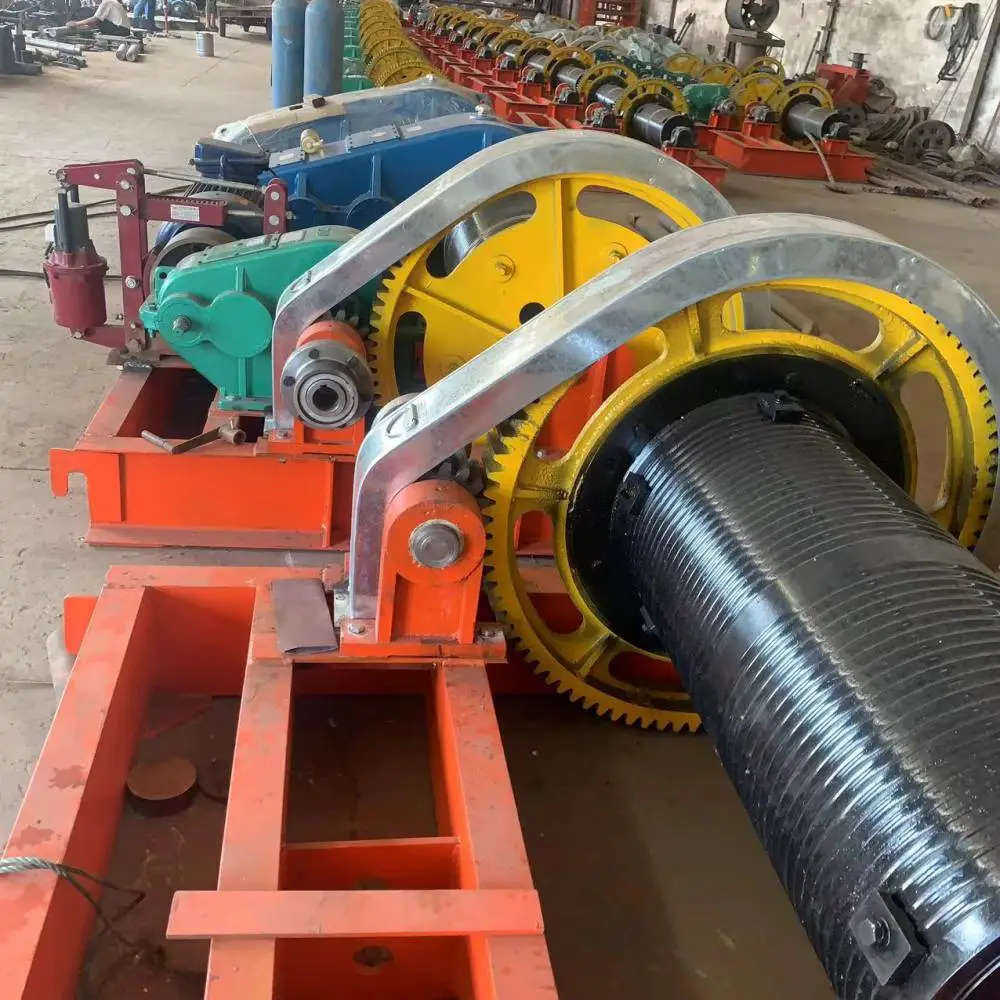

卷扬式启闭机主要由电动机、联轴器、传动轴、交油制动器、减速机、调速器、开式齿轮、卷筒、滑轮系、电器控制箱及机架组成，具有结构紧凑，承载能力大，紧急情况下启闭迅速等优点。产品分为固定式、移动式，并有单吊点和双吊点供用户选用。其规格型号主要有：QPQ型普通卷扬式启闭机、QPK型快速卷扬式启闭机、QPG型高扬程卷扬式启闭机、QHQ型弧形门卷扬启闭机、QPT型移动式卷扬启闭机，根据用户需要可加设手摇装置，以上产品启闭吨位为6-125T，可与平板、弧形闸门配套使用。 适用于大、中、小型水库、河流及水利水电工程项目中。

【详细说明】

卷扬式启闭机是污水处理成套设备中***的设备之一。水利就卷扬式启闭机的型号划分,适用范围,工程案例介绍,常见故障及维护方法做详细介绍,更多产品的参数,性能,特点,工作原理,材质等参考资料。

卷扬式启闭机产品介绍:
??卷扬式启闭机是用钢索或钢索滑轮组作吊具与闸门相连接,通过齿轮传动系统使卷扬筒绕、放钢索从而带动升降的机械、也叫做钢丝绳固定式卷扬机。它构造较简单易于制造,维护检修方便,广泛应用于各种类型闸门的启闭。卷扬式启闭机的维护和运行保养是保障设备正常运行的基础,必须要格外重视。

卷扬式启闭机有型号分类划分:

QPQ型普通卷扬启闭机、QPK型快速卷扬启闭机、QPG型高扬程卷扬启闭机、QPT型台车式卷扬启闭机。卷扬式启闭机分为:平门卷扬式启闭机;弧形门卷扬式启闭机;双吊点卷扬式启闭机;快速卷扬式启闭机;移动式台车启闭机;       双吊点卷扬式启闭机分为:集中驱动和单独驱动两种;卷扬式启闭机手摇、电动两用式规格分为:5吨、8吨、12.5吨、16吨、25吨;电动式规格分为:40吨、63吨、80吨、100吨、125吨、160吨、200吨,根据用户水利工程设计要求,还可生产双吊点卷扬式启闭机,该机是一种水利工程专用机械,广泛用于水利工程闸门的启闭,是农田灌溉、水产养殖、农业经济开发区、污水处理厂、水利发电站、水库(水闸、堤坝、隧道、管 道)等进水、退水闸的配套机械,山区、平原有、无电地区均可使用。固定卷扬式启闭机使用方式上有QPQ型平板闸门卷扬式启闭机、QH弧型门卷扬式启闭机、QPK快速卷扬式启闭机在使用上有单、双吊点式卷扬启闭机。驱动为电力驱动,可增设手摇机构。

固定卷扬式启闭机适用范围:
固定卷扬式启闭机适用于大、中、小型水电站、水库、河流水产养殖业等水利水电工程。本系列启闭机具有结构紧凑、承载能力大、启闭灵活、运行平稳可靠、操作安全、安装维修方便等优点。

?

?卷扬式启闭机常见故障及排除方法:

卷扬式启闭机落快速闸门时,钢丝绳缠绕现象是由于机组事故关门2DL、手动JN1、微机KJN1闭合使直流刨匝线圈吸合,快速闸门突然下落,钢丝绳不能按正常的轨道平稳有序的缠绕轮毂,这是卷扬式启闭机落快速闸的缺陷,运行中要求停机时迅速检查巡视,发现问题及时矫正。钢丝绳多次缠绕会严重影响钢丝绳的使用寿命,在工程运行时除电机出现保护停机外,我们要严格控制其使用次数,切实保护设备的使用寿命。

??卷扬式启闭机开启直流快速闸门无动作现象一般是电气故障引起,也有可能是刨匝卡死,刨匝线圈烧毁所致。刨匝线圈烧毁通过观察可知,而电气故障要细致地检修,检查步骤通常分几种:一是有无工作电源、二是保险丝有无烧断、三是直流回路有无故障等。工作中我们要逐一排查,首先检查一次主线保险丝有无烧断;接触器线圈有无烧毁、能否可靠吸合有无卡死、触点接触满足要求;保护电器设备是否复位;主线接头有无发热虚接现象等。再检查二次控制电路保险丝、线路、直流二次回路有无故障,其中直流回路故障最为复杂,这要求我们运行技术人员有较强的专业知识和实际解决问题的业务技能。

QPQ卷扬式启闭机注意事项:

1、卷筒上的钢丝绳应排列整齐,如发现重叠和斜绕时,应停机重新排列。严禁在转动中用手、脚拉踩钢丝绳。钢丝绳不许完全放出,应保留三圈。

2、钢丝绳不许打结、扭绕,在一个节距内断线超过10%时,应予更换。

3、作业中,任何人不得跨越钢丝绳,物体(物件)提升后,操作人员不得离开卷扬机。休息时物件或吊笼应降至地面。

4、作业中,司机、信号员要同吊起物保持良好的可见度,司机与信号员应密切配合,服从信号统一指挥。

5、作业中如遇停电情况,应切断电源,将提升物降至地面。

6、工作中要听从指挥人员的信号,信号不明或可能引起事故时应暂停操作,待弄清情况后方可继续作业。

7、作业中突然停电,应立即拉开闸刀,将运送物放下。

8、作业完毕、应将料盘落地、关锁电箱。

QPQ卷扬式启闭机注意事项:

1、卷筒上的钢丝绳应排列整齐,如发现重叠和斜绕时,应停机重新排列。严禁在转动中用手、脚拉踩钢丝绳。钢丝绳不许完全放出,应保留三圈。

2、钢丝绳不许打结、扭绕,在一个节距内断线超过10%时,应予更换。

3、作业中,任何人不得跨越钢丝绳,物体(物件)提升后,操作人员不得离开卷扬机。休息时物件或吊笼应降至地面。

4、作业中,司机、信号员要同吊起物保持良好的可见度,司机与信号员应密切配合,服从信号统一指挥。

5、作业中如遇停电情况,应切断电源,将提升物降至地面。

6、工作中要听从指挥人员的信号,信号不明或可能引起事故时应暂停操作,待弄清情况后方可继续作业。

7、作业中突然停电,应立即拉开闸刀,将运送物放下。

8、作业完毕、应将料盘落地、关锁电箱。

QL型螺杆式启闭机安装注意事项:

1、安装时底座地基应牢固平整,留有底脚螺丝的位置,启闭机到位后,找平浇灌成型。

2 、启闭机的丝杆必须平行于闸门研磨轨道表面,同时垂直于吊耳轴,双吊点式两个机座必须在同一平面上,两个丝杆平行,同时垂直于吊耳轴,手摇或带电启闭机,先手摇上下启动几次,达到规范后方可带电使用;带电操作时,设有下降深度控制器,但操作人员不得擅自离开场地,以防因电路等故障,造成碰撞事故的发生。

1、安装时底座地基应牢固平整,留有底脚螺丝的位置,启闭机到位后,找平浇灌成型。

2 、启闭机的丝杆必须平行于闸门研磨轨道表面,同时垂直于吊耳轴,双吊点式两个机座必须在同一平面上,两个丝杆平行,同时垂直于吊耳轴,手摇或带电启闭机,先手摇上下启动几次,达到规范后方可带电使用;带电操作时,设有下降深度控制器,但操作人员不得擅自离开场地,以防因电路等故障,造成碰撞事故的发生。

1、安装时底座地基应牢固平整,留有底脚螺丝的位置,启闭机到位后,找平浇灌成型。 2 、启闭机的丝杆必须平行于闸门研磨轨道表面,同时垂直于吊耳轴,双吊点式两个机座必须在同一平面上,两个丝杆平行,同时垂直于吊耳轴,手摇或带电启闭机,先手摇上下启动几次,达到规范后方可带电使用;带电操作时,设有下降深度控制器,但操作人员不得擅自离开场地,以防因电路等故障,造成碰撞事故的发生。

QPQ固定式卷扬机操作和注意事项

1、工作前应认真阅读本《卷扬机使用说明书》和随卷扬机的有关资料如:《圆柱齿轮减速机使用说明书》、《电动机使用维护说明书》、《制动器使用说明书》、《电阻器使用说明书》、《钢丝绳使用指南》等。

2、工作前,先检查重物之重量应在机器拉力范围以内,检查钢丝绳及其捆扎情况。

3、检查机器的固定及各部联接的牢固性,电器接线和接地的正确性及在减速机内注油。

4、检查控制开关,闭合闸刀,用手按下启动按扭,机器开始运转,按停止按扭,电机停止转动同时制动器自动刹车。

5、落下重物时,防止钢丝绳张力松懈,在卷筒上保留的钢丝绳不少于三圈。

6、按要求定期加油,工作前应空转3-5分钟。

7、卷扬机尽量不要露天存放,一旦露天存放必须做好制动轮和制动器防潮防雪雨保护。使用卷扬机前,要首先认真检查卷扬机、制动器块和制动轮有无锈死情况,有无油污,若有必须***行处理然后再开机。

8、卷扬机在使用中,要经常检查碳刷的磨损情况和接触器工作情况,碳刷如磨损严重或损坏很容易引起接触器触点烧坏而引起电动机因缺项烧毁。

9、使用凸轮的卷扬机必须先用***启动,绝不可以用低档启动。
