在工业制造领域，产品在运输、安装及实际运行过程中不可避免地承受各类振动载荷。据行业统计，约70%的电子设备故障与振动应力直接相关，而大型工业整机若未经过充分的振动可靠性验证，极易出现结构疲劳、螺丝松动、焊点断裂、电气接触不良等隐性缺陷，导致产品在客户端早期失效，不仅增加售后成本，更会损害制造商的品牌信誉。传统小型振动台受限于台面尺寸与推力，难以承载数吨级整机进行真实工况模拟，而静态测试或随机振动测试又无法精准复现设备在运输过程及旋转机械中常见的扫频共振现象。这使得众多装备制造企业在新品研发和出厂质检环节缺乏高效、可信的整机振动验证手段。

东莞市勤卓环境测试设备有限公司（简称勤卓环测科技）作为高新技术企业，自创立伊始便确立“精专化”发展路线，长期聚焦环境可靠性试验装备的研发与制造。针对大型工业设备整机振动模拟的行业痛点，勤卓团队运用多年来在振动台领域积累的结构动力学设计经验，结合大型铸造平台加工工艺与***的控制算法，推出大型扫频振动试验台。该设备支持定制台面尺寸，可依据用户被测整机的实际外形、重心分布与安装接口进行非标设计，有效解决了“小台面测大设备”的失真问题。通过精心匹配的激振系统与刚性扩展台面，设备能够将扫频振动能量均匀传递至被测整机的各个支撑点，帮助用户在实验室环境中快速暴露产品薄弱环节，从而***提升产品在实际使用中的可靠性。

以下从工作机制、核心特点、技术规格及选型注意事项等方面，为您详细介绍该大型扫频振动试验台的技术构成与应用价值。

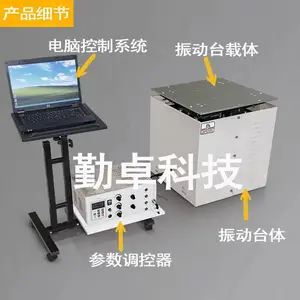

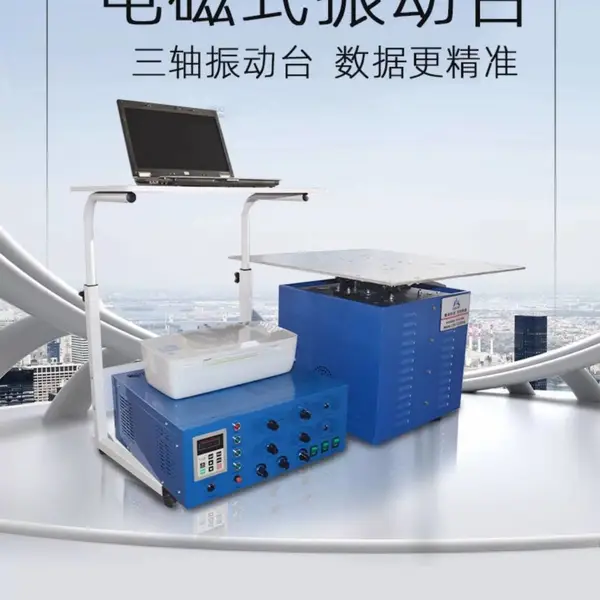

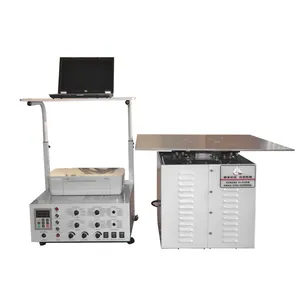

• 扫频振动工作机制：设备采用电磁式激振原理，由信号发生器产生正弦扫频信号，经功率放大器驱动动圈在磁场中产生交变推力，推动台面及负载按设定频率范围做正弦振动。扫频模式通常包括线性扫频与对数扫频，可在设定区间内连续改变振动频率，快速搜索被测整机的共振点，评估结构在不同频率激励下的动态响应。根据实际测试标准（如GB/T 2423.10、IEC 60068-2-6等），用户可设定定频、扫频、共振搜索等试验程序，满足研发摸底与出厂抽检的双重要求。
• 定制化台面设计：台面尺寸可根据客户被测设备的外形、重量及安装孔位进行定制，典型尺寸范围为800mm×800mm至2500mm×2500mm，同时支持T型槽或螺纹孔阵列布局，便于快速固定大型工件。扩展台面采用高强度铝合金或铸铝结构，经过有限元模态分析优化，确保在常用频率段内台面自身共振不影响测试结果。

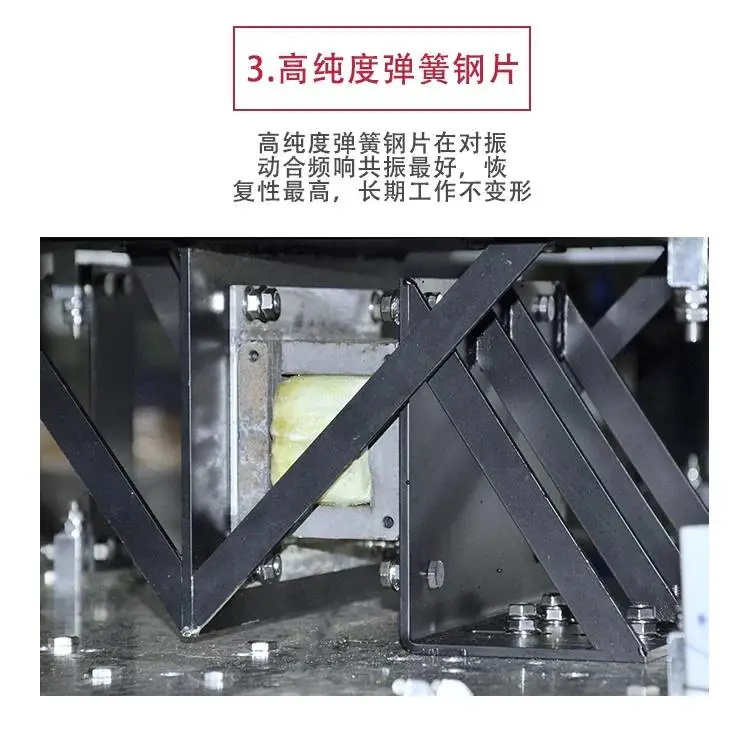

• 高刚性导向与承载结构：设备配置线性轴承导向或静***承导向系统，能够承受较大的偏载力矩，***整机在振动过程中运动方向准确、横向分量小。台面下方设有减振气囊或阻尼隔振装置，降低设备运行对周边环境的影响，同时也减少环境噪声对测试数据的干扰。
• 智能控制与安全保护：控制系统采用闭环反馈控制，实时监测加速度、速度、位移三参数，根据标准要求自动切换控制模式。系统内置多项保护逻辑，包括过位移保护、过加速度保护、过温度保护、功率放大器过流保护以及紧急停机按钮，确保长时间无人值守试验的安全性。

在技术规格方面，用户需重点关注推力、频率上限、台面共振频率与负载重心高度等关键参数。对于大型整机测试，被测设备的重心高度应尽可能低于设备允许的倾覆力矩限值。若被测设备高度超过1.5米，建议选用带有水平滑台的扩展配置，以实现三轴六自由度方向的振动模拟。设备配套的功率放大器和冷却系统也需匹配实际连续运行工况，长时间扫频试验建议采用水冷或强制风冷型功放，以***输出稳定。勤卓环测科技提供完整的技术选型服务，在设备交付前，工程师会依据用户提供的整机重量、外形尺寸、固***位置进行力学计算，输出定制化的台面设计方案与振动试验建议书。

就应用领域而言，该大型扫频振动试验台广泛适用于新能源汽车电池包及电驱系统、大型变频柜、医疗影像设备、工业机器人整机、风电变流器、航空航天地面保障设备等产品的可靠性验证。通过模拟车辆运输颠簸、飞机起降振动、地震波及旋转机械启停等典型频率特征，帮助企业在产品设计阶段发现结构薄弱点，改进紧固工艺与焊接质量，同时也可用于包装运输缓冲性能评估，降低产品在物流环节的破损率。

关于信任背书，勤卓环测科技近十年来保持超过60%的专业技术人员占比，建立了一个设备部件由专人把关、一套设备由技术团队整体验收的严格生产程序。公司先后与中科院、中船重工、福特汽车、清华大学、比克电池等数千家企业和科研单位达成合作，凭借***的技术优势和***售后服务，确立了在环境试验设备行业中的专业***。公司在江苏、福建、上海、北京、陕西五省市设立销售服务保障站，承诺报修后48小时现场维修，有效降低设备停机风险。这款大型扫频振动试验台采用模块化设计，关键电气元件均选用成熟品牌，整机出厂前经过48小时老化运行测试，确保交付后快速投入生产。

如果您正面临大型整机振动测试难题，建议您根据被测设备的典型振动工况频段、***重量和台面安装需求，与勤卓环测科技的技术人员沟通。您可提供预计的试验负载类型、振动方向需求、频率范围及现有场地空间，我们将据此为您推荐合理的推力配置与台面定制方案，同时提供实验室布局参考和操作培训支持。选择可靠的振动试验系统，不仅是对产品质量的保障，更是对品牌信誉的长期投资。

FAQ

1. 大型扫频振动试验台与普通小型振动台有何本质区别？
普通小型振动台主要面向零件级测试，台面尺寸小、推力低，无法承载整机负载。大型扫频振动试验台具备更大的台面面积和更高的推力等级，并针对大负载下的偏载和台面谐振进行专门设计，能够真实模拟整机在实际运输和运行中的振动环境，测试结果更接近产品实际受力状态。

2. 定制台面尺寸时需要注意哪些结构参数？
主要需提供被测设备的外形尺寸、重量、重心位置、固***分布及安装方式。工程师会根据台面自身的固有频率避开测试频段，同时评估台面刚度、T型槽布局与导向系统承载能力，确保设备在高加速度条件下不会发生局部共振或塑性变形。

3. 扫频试验和定频试验分别适用于什么场景？
定频试验用于模拟恒定转速设备产生的固定频率振动，如电机、风机等；扫频试验则用于搜索结构共振点、模拟运输扫频颠簸以及筛选工艺缺陷。大型整机建议先做扫频搜索确定危险频率，再针对共振频率进行定频耐久试验。

4. 设备***位移和***加速度之间的关系是什么？
在正弦振动中，加速度、速度与位移三者相互关联：低频段受位移限幅制约，高频段受加速度限幅制约，中频段受速度限幅制约。因此设备参数表中的***位移和***加速度并非同时出现，控制系统会根据频率自动选择受限参数，***输出波形不超出硬件安全范围。

5. 如何避免试验台与地面之间产生共振传递？
设备标配减振气囊或阻尼隔振装置，安装时需根据设备重量调整气囊气压，并确保地面承载力满足设备静载要求。对于超大尺寸台面，建议设置独立隔振地基或隔振沟，进一步降低振动传递率和环境干扰噪声。

6. 整机试验时被测设备的固定方式有哪些建议？
被测设备应采用高强度螺栓或压板通过T型槽可靠固定，固***数量需覆盖主要受力部位，并通过转接板将大面积薄壁结构转换为多点连接。推荐使用力矩扳手按标准扭矩拧紧，并在试验前后检查螺栓预紧力，防止因松动造成试验数据异常或产生二次谐振。

7. 该设备能否模拟运输运输颠簸的随机振动？
大型扫频振动试验台的核心模式为正弦扫频，如果您的运输模拟需要随机振动谱（如ASTM D4728），可选配随机振动扩展模块，设备升级后支持正弦+随机混合振动，但具体频率范围与推力需根据随机谱的Grms值进行核算，建议在选型时明确提出该需求。

8. 设备交付周期和售后服务如何保障？
标准型设备交付周期一般为30至45天，定制大型台面大约为60至75天，具体取决于台面尺寸与技术要求。勤卓环测科技承诺免费提供基础操作培训，设备验收后整机质保一年，报修后48小时技术人员到达现场，在江苏、福建、上海、北京、陕西等地区可实现更短响应时间。
