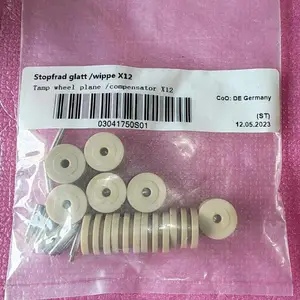

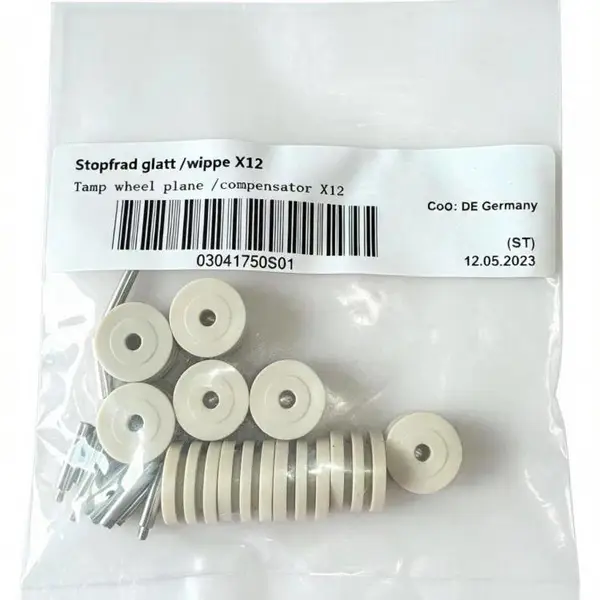

SMT飞达供料器料膜压块—卷料膜  卷轮03041750S01

ASM西门子贴片机供料器配件2x8mm飞达摇臂03041735/03042320

03041735 摇臂支架

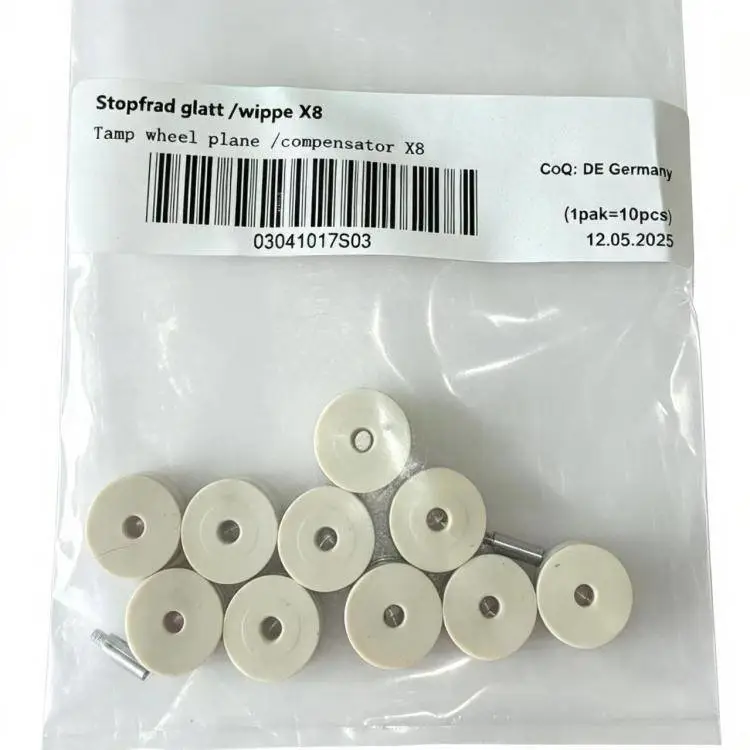

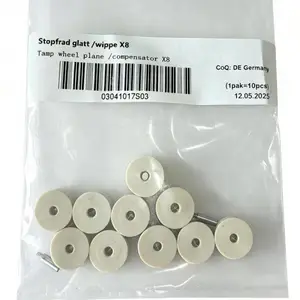

03041017 摇臂胶轮

03042320 摇臂
X8/X2x8mm

一、核心属性与定位

• 配件类别：隶属于结构固定与定位类核心配件，是飞达摇臂系统的 “承载骨架”，与此前介绍的摇臂（00341883/00341886）、摇臂齿轮组（0308629/03113047）、摇臂弹簧（00349556）协同工作，直接影响摇臂摆动精度与料带定位稳定性。

• 型号特征：以 “030” 为前缀，符合西门子飞达标准型配件的型号编码规则，推测为中端通用型配件，适配范围覆盖 X 系列主流飞达（如 X2、X3、X4 系列）及部分 E 系列升级机型，是应用场景较广的基础易损件。

• 材质与工艺：采用高强度工程塑料合金（参考同类支架材质特性），兼具轻量化与抗冲击性，关键受力部位嵌入金属衬套增强耐磨性；表面经防静电处理，避免吸附灰尘杂质影响传动；整体通过精密注塑成型，尺寸公差控制在 ±0.02mm 以内，确保安装适配性。

二、结构设计与核心功能

（一）结构组成

参照西门子摇臂支架的典型设计逻辑，结合同类支架技术特征，03041735 摇臂支架主要包含三部分：

1. 安装固定部：设有 3-4 个标准螺孔，通过沉头螺丝（如 00359411-01）与飞达主体腔体紧固连接，螺孔内侧配备防滑垫圈槽，防止高频振动导致螺丝松动。

1. 摇臂支撑部：内置轴承安装位，适配滚针轴承（类似 03067320-01），为摇臂轴提供旋转支撑，减少摆动摩擦；支撑面采用弧形设计，与摇臂贴合度≥95%，确保受力均匀。

1. 限位防护部：设有上下限位凸台，限制摇臂摆动角度（通常为 30°-45°），避免过度摆动导致齿轮啮合错位；边缘采用圆角处理，防止刮伤料带或操作人员。

（二）核心功能

1. 承载与定位：直接承载摇臂、齿轮组及弹簧组件的重量，通过精准的安装定位，确保摇臂轴与齿轮组的啮合间隙控制在≤0.02mm，保障料带传送的步进精度。

1. 稳定传动：通过轴承配合减少摇臂摆动时的摩擦阻力，使摇臂 “压紧 - 释放” 循环更顺畅，避免出现卡顿或异响，适配每秒 3-5 次的高频次动作需求。

1. 防护与限位：限制摇臂运动范围，防止因机械故障或操作不当导致的部件碰撞损坏；同时隔绝外部灰尘、废料进入传动核心区域，延长齿轮组与摇臂的使用寿命。

三、适配场景与兼容信息

• 优先适配机型：核心适配西门子 X 系列标准宽幅飞达，包括 8mm（00141490）、16mm（00141572）、24mm（00141573）、32mm 等规格飞达，广泛应用于消费电子、小家电等常规贴片生产线。

• 兼容与替代：可直接替代同系列基础型号摇臂支架（如 00341702 衍生型号），安装孔位与尺寸完全通用；与高端 S 系列飞达存在安装接口差异，不可直接替换，需确认飞达主体型号后选择对应配件。
