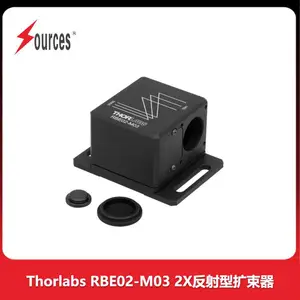

Thorlabs 反射型光束扩束器 RBE02-M03

• 以固定比例增大或减小准直光束的直径

• 缩放比例：2X、4X和6X

• 避免产生色差和球差

• 800 nm - 20 μm范围内提供高反射率

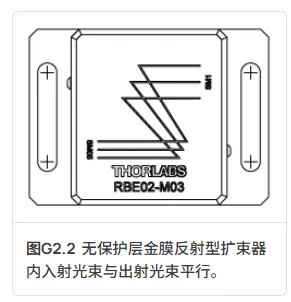

这些反射型光束扩束器采用一对预先对准的无保护层金膜离轴抛物面（OAP）反射镜，提供2X、4X或6X的光束扩束或缩束功能。与我们的透射型光束扩束器不同，这些扩束器色差几乎为零，特别适用于宽带光源。它们也不会引入上面基于球面反射镜的扩束器会产生的球差。无保护层金膜反射镜在宽光谱范围直至红外波段（在800 nm - 20 μm范围内R平均> 97%)提供高反射率，同时也可以程度地减少透射光学元件带来的相位延迟与吸收损耗，并提供λ/10的极低RMS波前误差(请参看规格标签了解细节)。反射型光束扩束器的一个特别用途就是减小多色光束的直径，然后通过反射准直器耦合到多模光纤中。

为了简化对准过程，每个光束扩束器的输入和输出端口都具有SM05（0.535“-40）、SM1（1.035”-40）或SM30（M30.5 x 0.5）螺纹，可以兼容我们的SM螺纹透镜套筒，同时它们还带有四个4-40螺孔，可以兼容我们的16 mm和30 mm笼式系统。每个光束扩束器上的SM螺纹和笼式兼容特性都在表G2.1中有详细描述。

如需将反射型扩束器固定在光学平台或一组?1/2英寸接杆上，每个外壳配有平行的安装槽，用于M6或1/4英寸螺丝。2X扩束器具有两个长1.30英寸（33.0毫米）的槽，相隔2.98英寸（75.6毫米），而4X与6X扩束器各有两组长0.98英寸（25.0毫米）的安装槽（每组两个），相隔4.96英寸（126.0毫米）
