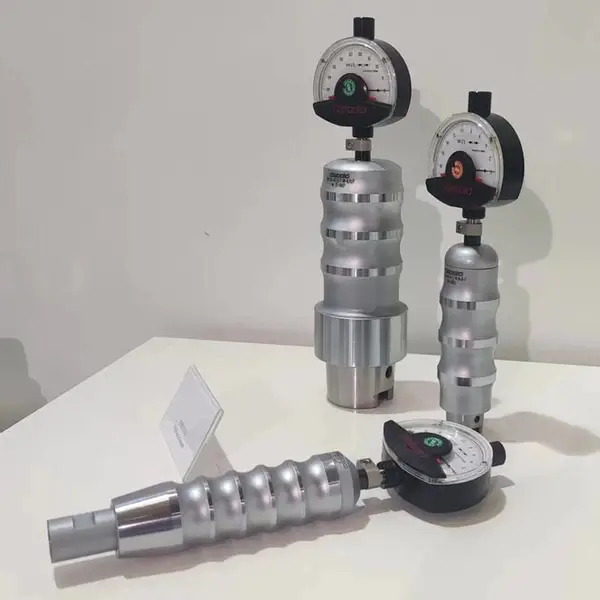

HSK-A/E40主轴拉力测力计Diebold德国戴博拉力计测力器76.785.040主轴拉刀力测量表HSK-B/D/F50非数显机械仪表式拉力计

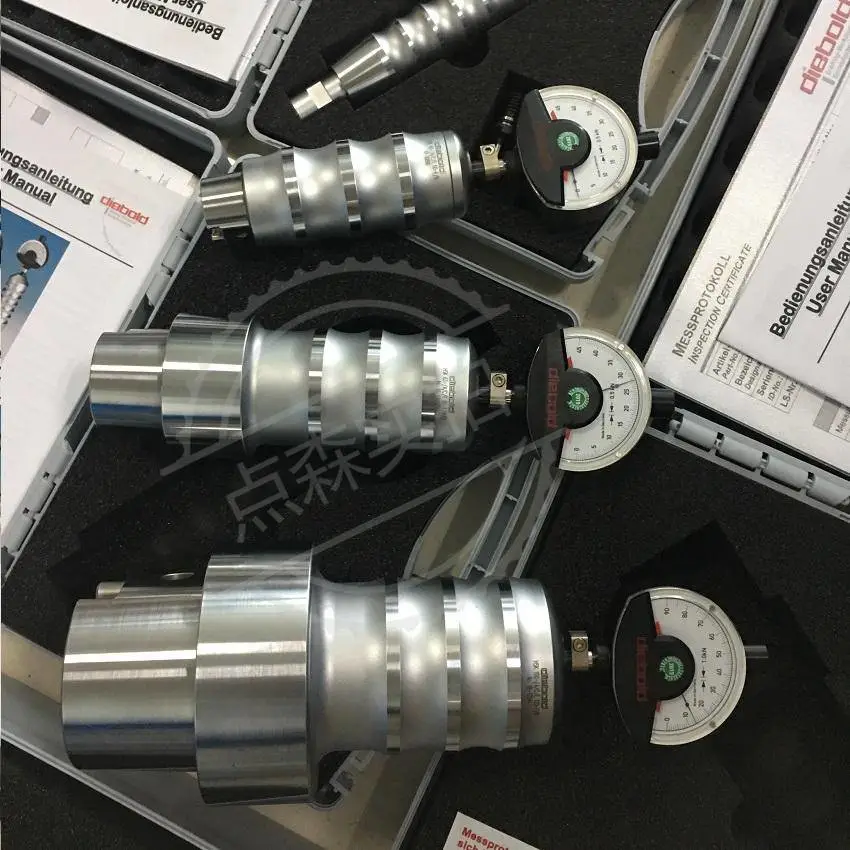

德国Diebold戴博主轴拉力计特点是高精度（测量精度±3％）和坚固性、 经济实惠、可靠，无需电子设备，带***表千分表，刻度分度为kN。

对于锥度较小的主轴，只需拧入机器侧的拉钉即可。 对于BT30和BT40主轴，必须使用特殊的拉钉。 这些夹紧螺栓具有45°和60°夹紧斜面，包含在供货范围内。

所有BT刀柄需要配拉钉一起装进主轴，BT30及BT40戴博自带特殊拉钉，其它7:24锥度拉力计可使用机床自带拉钉。

德国戴博Diebold主轴拉力计测力计订购编号：

 型号           锥度尺寸

76.785.020       HSK-A/C/E 20 -

76.785.025        HSK-A/C/E 25 HSK-B/D/F 32

76.785.032       HSK-A/C/E 32 HSK-B/D/F 40

76.785.040       HSK-A/C/E 40 HSK-B/D/F 50

76.785.050        HSK-A/C/E 50 HSK-B/D/F 63

76.785.063       HSK-A/C/E 63 HSK-B/D/F 80

76.785.080       HSK-A/C/E 80 HSK-B/D/F 100

76.785.100       HSK-A/C/E 100

76.785.130       SK30 / CAT30

76.785.130.BT        BBT30 / D-BT30*

76.785.140       SK40 / CAT40

76.785.140.BT       BBT40 / D-BT40*

76.785.150       SK50 / CAT50

            BBT50 / D-BT50*

D-BT50/BBT50德国Diebold戴博主轴拉力计说明：Diebold的D-BT端面接触BT/BBT主轴拉刀力测力计采用纯锥面结合设计，是综合了测量原理、精度要求和产品定位后的工程选择。由于拉力完全通过锥面接触来传递，因此结构上只需***锥面结合即可，无需额外的端面定位。

D-BT40/BBT40刀柄和主轴的“端面接触”特性，主要体现在刀具夹持时。其端面与主轴端面贴合，用于提高刚性、抗弯和抗扭能力。而拉力计作为检测工具，只需模拟刀柄的锥面配合部分，无需复制其端面功能,这也是为了简化结构，确保精度。

增加一个端面接触面，意味着需要额外的定位面、紧固件和公差控制。这不仅会增加制造成本和装配误差，还可能在检测时引入因端面不平或脏污导致的测量偏差。纯锥面结构更简洁，能限度地减少不确定因素，***测量精度,避免重复定位，防止误差

拉力计只需准确复现刀柄锥面在主轴内的受力状态。如果增加端面定位，相当于在拉力计上又增加了一套“刀柄-主轴”的定位系统，可能导致重复定位误差，使测量结果偏离真实工况。
