在灌注桩、连续墙及桥梁基础施工中，护筒埋设后会受到混凝土侧压力、土层挤密和沉渣嵌固的共同作用，筒壁与周边土体紧密咬合，传统上依靠吊车强行起拔护筒不仅效率低，还容易导致护筒变形、吊装超载甚至安全事故。尤其在城市桥梁底部，作业净空低、大型设备无法展开，更让护筒拔除成为桩基施工中典型的难点工序。广州东奕工程机械设备有限公司立足桩工机械领域，结合多年工程机械属具研发经验，推出山东液压拔护筒设备、钢管护筒起拔机、桥底护筒起拔、工法拔管机系列产品。该系列将液压夹持、振动破阻与挖掘机动力有机结合，利用主机已有的液压系统完成护筒夹紧、提升、抖松等动作，从源头改善护筒卡阻问题，降低作业风险，为桥梁、房建、水利等工程的护筒回收提供了更可靠的技术方案。

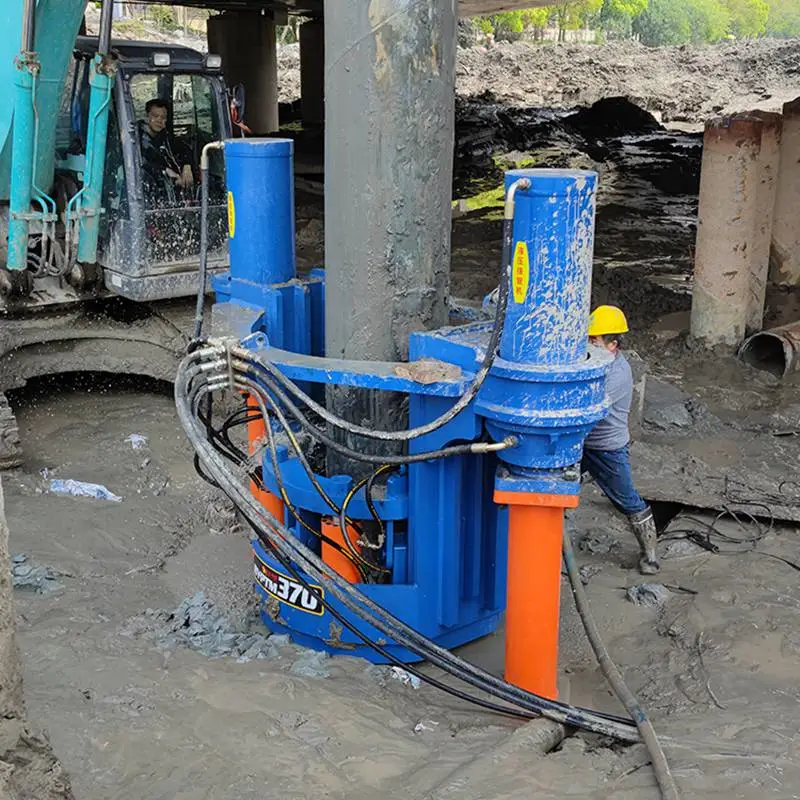

设备的工作原理：该系列拔护筒设备通过快换连接板安装在液压挖掘机的斗杆和铲斗油缸之间，由夹持机构、振动器、换向阀组和液压管路组成。作业时，操作人员控制夹持油缸，使左右夹臂对称夹紧护筒顶部法兰或筒壁；随后启动振动马达，偏心块旋转产生周期性激振力，并向护筒连续传递，使护筒周边土体在振动作用下出现局部松动；与此同时，挖掘机动臂缓慢上提，使护筒逐渐脱离土层。对于没有振动模块的机型，则依靠夹紧油缸与动臂提升的复合动作，以静力方式实现拔管。整机结构简洁，液压接口可与挖掘机原有管路快速连通。

该系列产品在设计中注重以下要点：

• 液压夹持，受力均匀。左右夹臂采用独立油缸驱动，可对护筒形成对称夹紧力，避免因单侧受力造成护筒椭圆变形；夹持钳口设有防滑纹和耐磨衬块，在潮湿泥浆环境下仍能保持可靠锁定，降低打滑风险。
• 振动破阻，拔出更轻松。振动模块由液压马达驱动两组偏心块同步旋转，激振力通过夹持钳体直接作用于护筒，能有效破坏护筒与土体之间的粘聚力；操作人员可根据土质软硬调整振动频率或关闭振动，灵活适应不同工况。

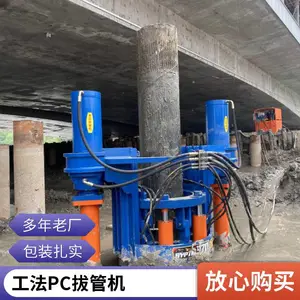

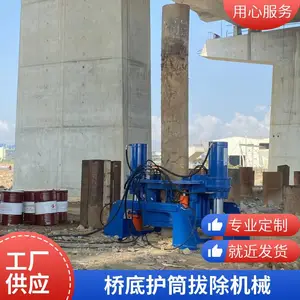

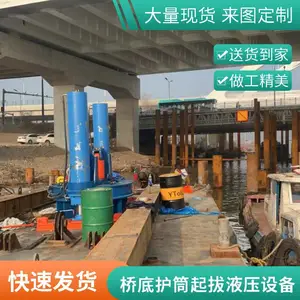

• 桥底低净空作业。整机外形经过紧凑化设计，上料高度和回转半径较小，配合挖掘机短臂，在桥底、高压线下方、室内改造等净空受限环境中仍可正常起拔；设备无需额外吊装，转场方便。
• 多重保护，延长主机寿命。液压系统设有溢流阀与单向节流阀，当拔出力超过设定值时自动溢流，保护挖掘机主泵和管路；夹持油缸内置缓冲装置，减少起拔瞬间冲击对设备的损伤。
• 快换结构，一机多能。安装后不破坏挖掘机原有结构，拆卸后挖掘机可继续用于破碎、挖土等作业，实现一机多用，降低设备闲置成本。

典型技术参数如下表（具体以机型铭牌为准）：

该设备适用于公路桥梁桩基、市政高架、轨道交通、水利围堰、建筑基础等工程的钢护筒拔除；也常用于工法施工中钢管拔除、围护结构拔桩等作业。在粉质黏土、砂层、卵石层等不同地质条件下，可通过调节振动频率和起拔速度来控制拔管节奏；对于深埋护筒，可采用边振动、边提升、边注水润滑的方式，逐步减小侧摩阻力后完成起拔。

广州东奕工程机械设备有限公司专注于桩工机械及挖掘机属具的研发制造，产品范围涵盖液压破桩机、工法H型钢拔桩机、液压粉碎钳、螺旋钻机等；公司既面向国内市场，也服务于海外建设工程机械配件用户，形成了开发、制造、销售一体的业务体系。公司坚持打破成规、拥抱创新的经营理念，在工程机械领域持续投入产品改进，用品质与售后服务争取客户长期合作。选择拔护筒设备，需结合护筒直径、施工净空、土质条件和挖掘机型号综合评估；建议您在咨询时提供详细工况资料，我司将根据实际需求推荐匹配机型，并提供安装指导和施工建议。

FAQ

问：这款液压拔护筒设备可以适配哪些吨位挖掘机？答：常见适配20—45吨级挖掘机，不同机型对应夹持力和振动参数会有所不同。选购前需要确认主机液压系统压力、流量和安装尺寸，便于匹配快换连接器与油管接口。

问：桥底净空只有4—5米，能否完成护筒拔除？答：设备整体高度经过紧凑化设计，配合短臂挖掘机可适应较低净空；但最终能否施工还与挖掘机臂长、护筒长度、周围障碍物位置有关，建议提供现场照片和尺寸供技术评估。

问：拔护筒时如何避免护筒变形？答：设备采用左右对称夹持结构，夹紧力可通过液压系统调节；起拔时先振动破坏侧摩阻力，再缓慢提升，不应在护筒未松动时强行硬拔。正确操作并结合振动功能可降低变形风险。

问：遇到粘性大的土层，拔不出怎么办？答：可先开启振动模块持续振动30—60秒，使土体松动趋势增强；也可配合高压水枪在护筒外壁注水润滑。若仍无法拔出，需检查夹持位置是否变形、液压压力是否足够，必要时分段处理。

问：设备安装到挖掘机上需要改造主机吗？答：通常不需要改变挖掘机原有结构，只需通过快换连接器和液压快换接头与现有管路连接；拆卸后挖掘机仍可恢复原有功能，不影响其他属具使用。

问：液压振动会不会对挖掘机造成损害？答：产品在液压回路上内置溢流阀和缓冲阀，可将冲击载荷限制在设定范围内；使用中应确保主机液压油清洁度和流量满足建议值，定期检查振动马达与胶管，能有效保护主机。

问：设备运输和转场方便吗？答：设备作为属具整体运输，重量为吨级，可随挖掘机平板车***；现场安装无需起重设备，使用挖掘机快换装置即可挂接，适合频繁转场的施工项目。

问：如何确定采购型号？答：请提供护筒直径、壁厚、入土深度、土质、现场净空、挖掘机品牌型号以及液压系统参数，技术部门会按施工工况计算夹持力和振动参数，给出选型建议。
