在半导体扩散/氧化工艺中，炉内精密零部件长期承受高温、腐蚀性气体及频繁热循环的多重考验。传统石英材质的悬臂架/悬臂浆在高温下易析出杂质颗粒，且对氯化氢、氯气等工艺气氛敏感，容易产生微裂纹和变形，导致晶圆承载的稳定性下降，增加工艺调整频率与产品污染风险。这些痛点直接影响扩散炉的运行效率、良率和使用寿命。

江苏晶孚新材料科技有限公司长期专注碳化硅热场零部件的研发与制造，产品涵盖半导体4-12寸立式碳化硅晶舟、碳化硅炉管、炉管内衬、隔热板及悬臂浆等扩散炉/氧化炉核心配件。针对上述行业痛点，我们采用高纯碳化硅材料与一体化成型工艺，开发出扩散炉用碳化硅悬臂架，可***提升高温耐腐蚀能力与结构强度，有效减少炉内颗粒污染，为晶圆热处理工艺提供更可靠的支撑方案。

工作原理与结构设计

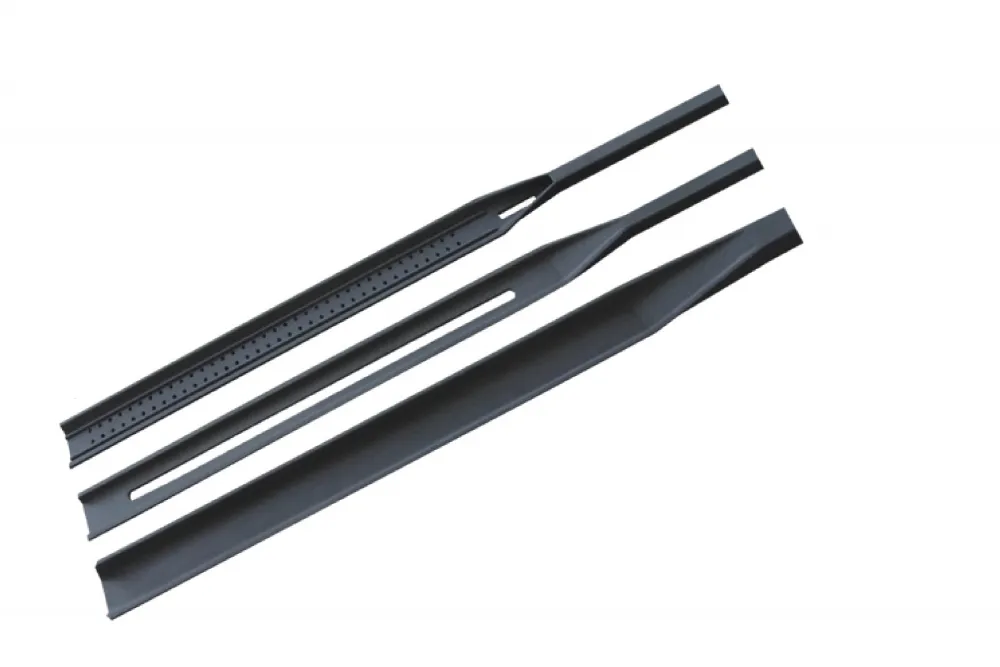

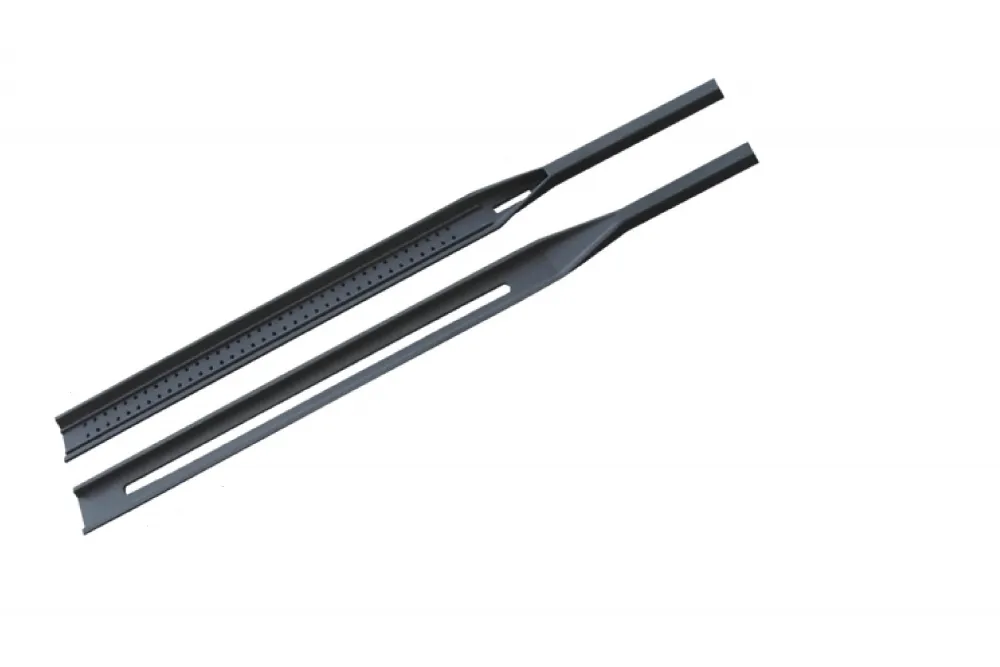

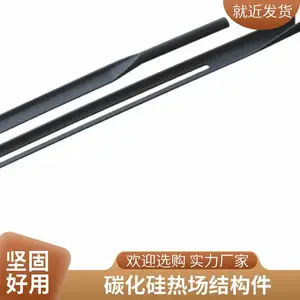

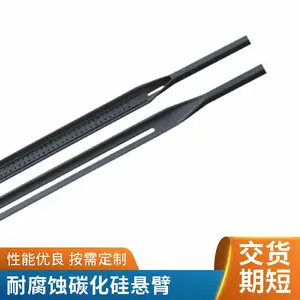

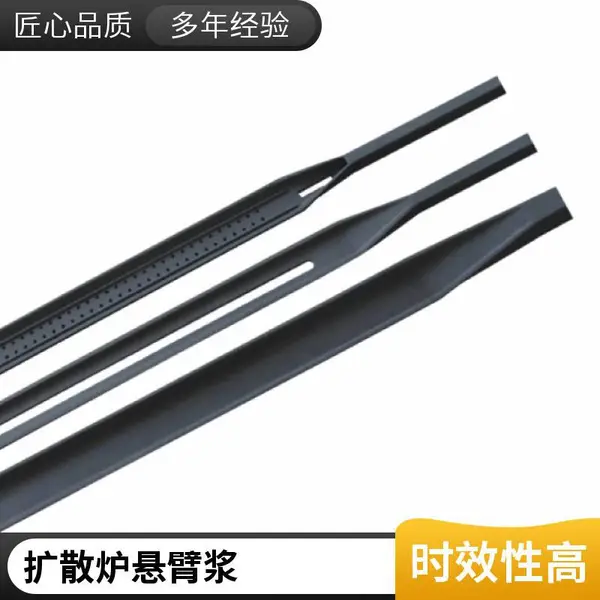

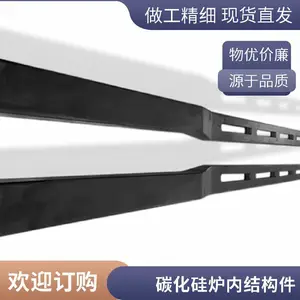

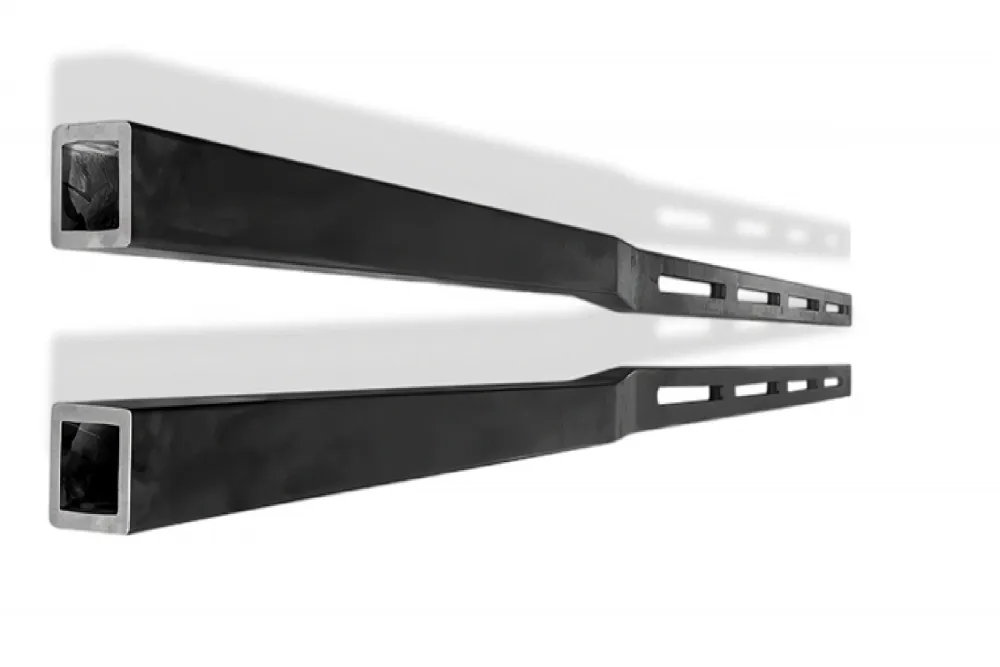

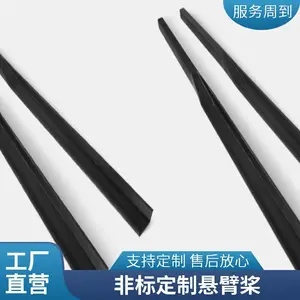

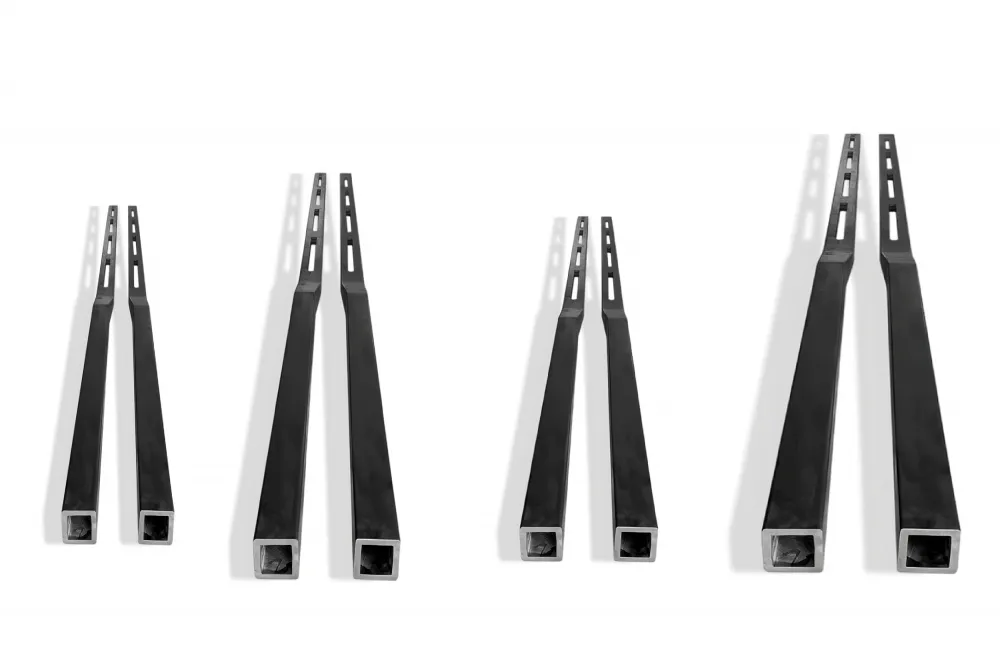

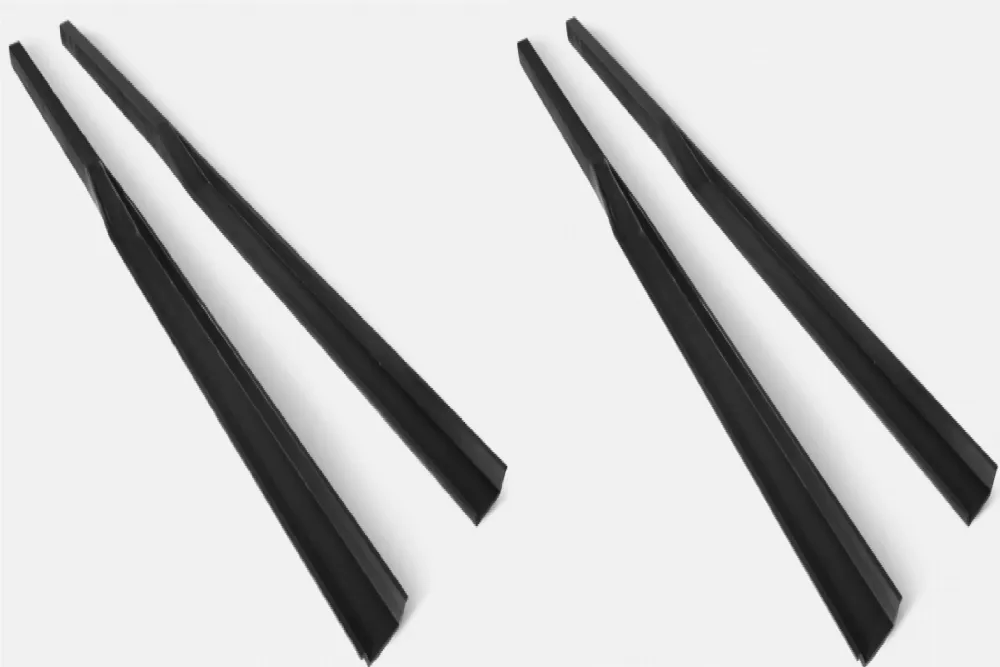

碳化硅悬臂架（又称悬臂浆）是扩散炉与氧化炉中的核心承载部件，安装在炉管口，通过机械臂的推进系统将承载晶圆的碳化硅晶舟平稳送入高温炉管。悬臂架采用长悬臂梁结构，前端连接晶舟，后端固定在炉体驱动机构上。这种设计可减少炉内金属部件用量，降低金属污染风险，同时确保晶圆水平度与定位精度。

• 高比刚度与抗热震性：碳化硅弹性模量高、热膨胀系数低，在快速升降温过程中不易产生翘曲变形。
• 耐腐蚀性：对HCl、H2、Cl2等扩散/氧化工艺中常见腐蚀性气氛具有优异的耐受性，优于石英及金属材料。
• 低颗粒与体净洁：高纯碳化硅烧结体表面致密，高温下颗粒释放少，有助于提高工艺洁净度。
• 一体化成型：采用特种成型与烧结工艺，避免焊点及连接薄弱环节，结构可靠性更高。
• 支持异形定制：可根据炉管尺寸、晶舟形状及实际热场需求，定制悬臂长度、承载面形状、开孔位置和法兰接口等。

技术规格

应用优势

• 提升晶圆承载水平度，有利于膜厚均匀性控制。
• 延长零部件更换周期，降低维护成本。
• 减少金属/杂质颗粒污染，适合高端半导体工艺。
• 可匹配国内外主流扩散炉/氧化炉接口。

制造工艺与质量保障

为了满足扩散炉内苛刻工况对悬臂浆一致性与可靠性的要求，晶孚新材料采用高纯碳化硅微粉为原料，通过配料、成型、烧结、精密加工等多道工序生产。产品在出厂前进行尺寸校核与表面质量检查，确保悬臂部分的直线度与晶舟安装位尺寸满足设计要求。依托公司对碳化硅热场部件的生产经验，我们能够对悬臂架与晶舟、炉管之间的配合公差进行合理控制，从而减少安装偏差。

在材料选择方面，悬臂浆的致密度与杂质含量是影响高温耐腐蚀性的关键。我们的高纯碳化硅材料经过工艺优化，具有细密均匀的微观组织，在长时间使用中可保持良好的机械性能。对于有特殊热场需求的客户，我们还可针对异形结构件进行协同设计，从图纸审查到样品交付提供全面服务。

公司实力与行业应用

江苏晶孚新材料科技有限公司作为扩散炉/氧化炉内置碳化硅精密零部件的专业供应商，产品线覆盖半导体4-12寸立式碳化硅晶舟、碳化硅炉管、管式炉内衬、隔热板、悬臂浆等。这种多元化的产品结构意味着客户在更换或升级炉内部件时，可以从同一供应商获得匹配度更高的组合方案，减少不同来源部件之间的兼容性问题。同时，公司支持非标定制异形热场碳化硅结构件，能够依据客户现场需求调整设计，使悬臂架与整体热场实现更好的配合。

如果您正在规划扩散炉/氧化炉的内置热场部件更新，或需要开发特定规格的碳化硅悬臂架，欢迎提供图纸或工况描述，我们的工程师团队将与您共同评估可行性，并给出合适的材质与尺寸建议。

FAQ

1. 碳化硅悬臂架与石英悬臂架相比，核心优势是什么？碳化硅的弹性模量高、热膨胀系数低，在高温快速升降温过程中变形量远小于石英，同时耐氯化氢、氯气等腐蚀性气氛的能力更强，能减少微裂纹与颗粒污染，延长维护周期。
2. 悬臂架的承载长度可以定制吗？可以。由于扩散炉炉管深度不同，悬臂架的长度需要与炉管尺寸和晶舟规格匹配。我们支持按客户图纸或实际测量数据定制悬臂长度、前端接口形状，确保安装后晶舟水平精度满足工艺要求。
3. 异形结构件定制需要提供哪些信息？建议提供炉管尺寸、晶舟规格、机械臂接口尺寸以及工艺气氛条件。如果暂时没有完整图纸，我们也可以根据现场使用环境与加热温区分布进行结构方案建议，并通过样品试制验证。
4. 产品如何***高温下的耐腐蚀性能？关键在于选用高纯碳化硅原料与高致密烧结工艺。高致密度可以阻止腐蚀性气体沿晶界渗入，减少表面反应点，从而在HCl、H2、Cl2等气氛中保持稳定的物理性能，避免传统石英材料常见的腐蚀白斑和裂纹。
5. 悬臂架在使用中需要怎样的维护？碳化硅悬臂浆属于高耐腐蚀部件，日常维护较为简单。建议定期检查晶舟安装位是否有沉积物，使用洁净工艺气体吹扫即可。若发现异常变形或表面裂纹，应及时联系供应商评估更换周期。
6. 该系列悬臂架适用于哪些工艺环节？主要适用于半导体扩散炉和氧化炉中的晶圆装卸、传输与承载，也可安装在同类高温炉管设备中用于支撑其他热场部件。具体适配性取决于炉管尺寸与温区配置。
7. 定制悬臂架的交付周期大概是多久？交付周期因产品结构复杂度而异，常规规格会有较短的交付期，异形结构件需要额外进行工艺评审与烧结周期安排。建议在设备检修计划前预留充足时间，具体交期可咨询销售工程师。
