行业痛点与方案背景

化工工艺水系统运行中，悬浮物、铁锈、胶体、破碎滤料等杂质一旦进入后续换热器、泵体、催化剂床层或膜分离单元，会造成管路堵塞、磨蚀、催化剂中毒或产品水质波动。传统大流量过滤方案通常并联多台小口径过滤器，随之而来的是设备占地面积大、管路阀件多、密封点分散、检修麻烦等问题；在小流量时过滤效果尚可，一旦流量波动或污染物浓度升高，过滤精度下降，频繁换芯还会造成较高的运行成本。

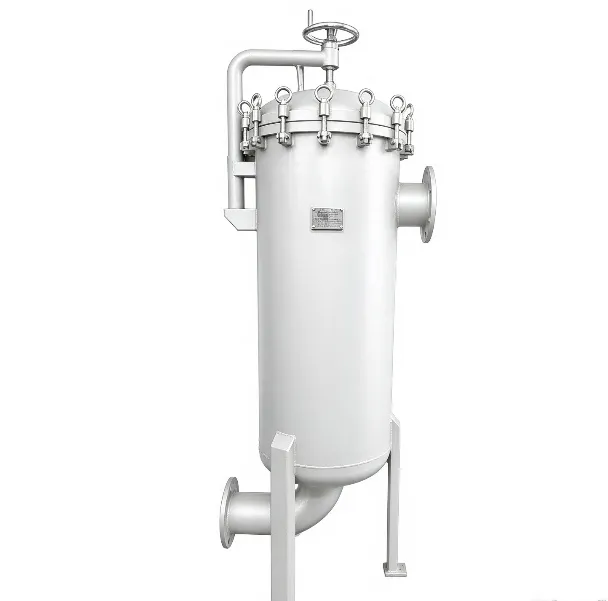

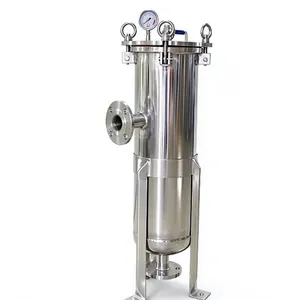

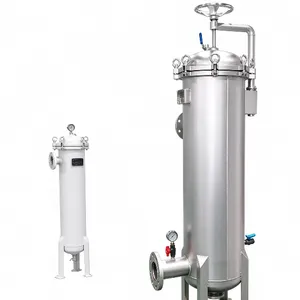

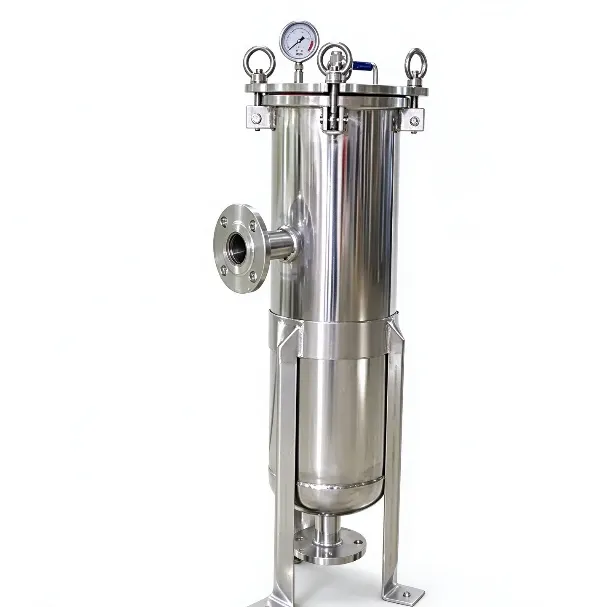

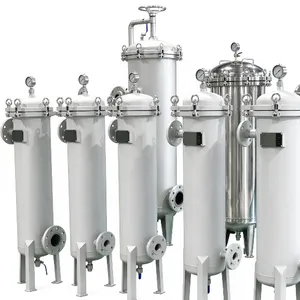

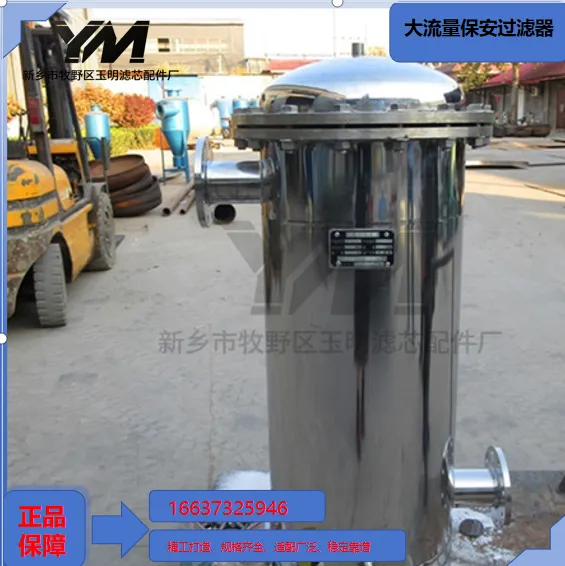

针对这些实际痛点，新乡市牧野区玉明滤芯配件厂依托2000余平方米制造基地与完整钣金、焊接、机电加工能力，设计并生产了多支大通量滤芯并联保安机组。该机组将数十支大流量折叠滤芯集成于一个压力容器中，以单机大处理量、高精度拦截的结构形式为化工工艺水精滤提供了一套稳定可靠的解决方案。

设备工作机制

待过滤水从进口进入壳体的原水腔，流经布水挡板减速并均匀分配；随后液体从每支滤芯的外侧穿过滤层，悬浮物和颗粒被拦截在滤芯表面或滤层内部，滤液沿中心管进入净水腔，经出口汇流排出。花板将原水区和净水区隔离，每支滤芯通过O型圈与花板形成独立密封；顶部排气阀自动排除壳体内气体，底部排污阀用于开停机冲洗及排放浓缩残液。压差表实时指示运行压差，为滤芯维护提供依据。

产品特点

• 大通量集成：采用40英寸及以上大流量折叠滤芯，单机布置多支，总处理量可达数百立方米每小时。
• 结构紧凑：相较传统多台并联，管路和占地面积明显减少。
• 精度可选：PP/PES/N66/PVDF/PTFE等多种滤膜可选，过滤精度1~50μm按需配置。
• 防腐适应：壳体采用304、316L不锈钢或碳钢衬胶/衬塑，适配不同化工介质。
• 维护方便：快开式上盖或法兰结构，内部花板固定滤芯，换芯无需特殊工具。
• 控制灵活：标配双针压差表，可选配在线压差变送器接DCS系统，实现远程监控。
• 旁路防护：花板孔数控加工，配合O型圈端面密封，从结构上降低滤芯旁路风险。

主要技术规格（典型范围）

上述参数为行业常见配置范围，实际选型时根据流量、介质、压力、温度和精度要求进行设计匹配。机组适用于化工工艺水终端精滤、循环水旁滤、反渗透预处理保安过滤、冷却水过滤等大流量场合，在进水悬浮物含量波动较大时，具有稳定的拦截表现。

制造与检测能力

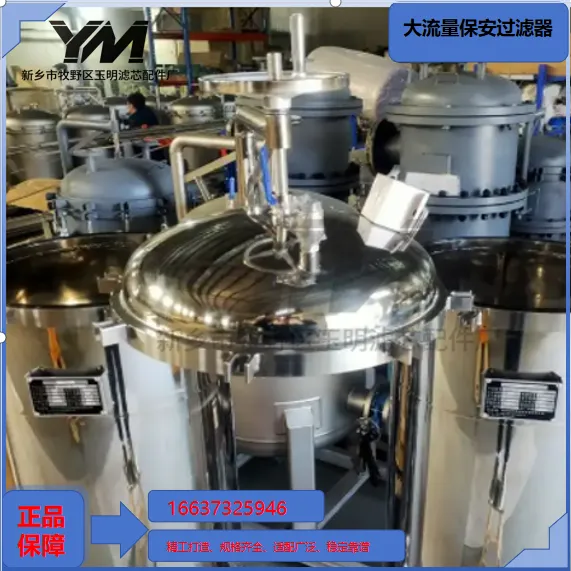

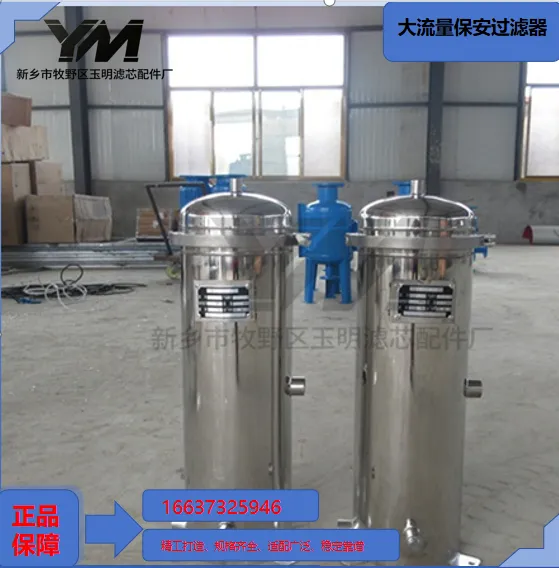

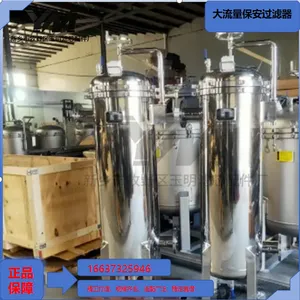

玉明滤芯配件厂拥有超过2000平方米生产厂区，配置数控剪板、等离子切割、数控车、卷圆、氩弧焊、二保焊等设备，能够完成从下料、成型、焊接再到装配的完整制造流程；厂内还设有独立检测中心，对密封性、耐压性、过滤精度等项目逐台检验后再出厂。我们既生产设备，也生产与之配套的大流量滤芯和各类水滤芯，源头统一，接口匹配。

选型咨询建议

需要说明的是，所列参数会根据客户实际工况调整，不做固定限制。若您正在规划化工工艺水精滤系统，建议提供处理量、水质报告、目标精度及现有管路条件，玉明过滤技术人员可按工况协助计算滤芯数量、壳体尺寸和压差曲线，必要时可来厂考察过滤设备及检测能力，以便共同制定可靠的大流量精滤方案。

FAQ

1. 多支滤芯并联后如何***运行中流量分配均匀？

液体进入壳体后先经布水挡板缓冲，花板上各滤芯等间距布置，流体从外向内穿越滤芯所需的压差路径基本一致。运行中每支滤芯会依据各自通量自动调节通过量，不会出现个别芯短时超载的情况。当某支滤芯逐渐堵塞时，其压差升高，隔离或更换后系统即恢复均匀配流。

2. 大通量滤芯的允许压差是多少？更换标准如何判定？

通常大流量折叠滤芯在常温清水下初始压差较小，随着截留物积累，压差逐步上升。当进出口压差达到0.15至0.2MPa时建议更换滤芯，此时滤芯纳污量接近饱和；若继续运行，滤层可能被压实，影响通量并增加能耗。设备标配压差表，现场可通过压差变化确定更换周期。

3. 化工工艺水含强酸或有机溶剂时，设备材质和滤芯如何选配？

对于含氯离子或强酸介质，壳体可选用316L不锈钢或碳钢内衬防腐层，花板、中心管等接触件也做对应防腐处理；滤芯膜材可选择PTFE或PVDF，端盖、骨架采用聚丙烯或全氟材质，密封圈选用氟橡胶或全氟醚橡胶。选型前应提供介质组分和温度，避免材质不兼容。

4. 如何降低滤芯安装时因密封不良造成的旁路风险？

花板与滤芯接口采用数控加工，尺寸一致性好；滤芯与花板之间用O型圈端面密封，安装时在密封圈表面涂少量润滑剂，旋紧到位即可。出厂前对整块花板做密封检验，现场还可通过水压测试或泡点试验验证密封状态。规范操作能有效控制旁路风险。

5. 大流量折叠滤芯相比普通线绕滤芯的寿命和经济性如何？

大流量折叠滤芯有效过滤面积大，相同工况下纳污量明显增加，更换周期延长，减少停机换芯次数；虽然单价相对较高，但综合单次换芯成本和系统维护费用更具经济性。该机组采用多支并联设计，整体滤芯数量压缩后，设备体积和阀门管路成本也随之下降。

6. 该并联机组能用于反渗透系统的保安过滤吗？需要注意什么？

可以。反渗透保安过滤器要求过滤精度高、流量大、无纤维脱落，多支大通量滤芯并联机组可满足此类需求。建议选用1μm或5μm折叠滤芯，并核算***产水量下滤芯表面流速，避***支滤芯流量过高；机组出口侧***配置止回阀和保护测点，以***膜系统安全稳定运行。

7. 当工艺流量需阶段性增大时，该设备的适应能力如何？

设备壳体尺寸、进出口径和滤芯支数均按***设计流量计算，留有适当设计余量。实际运行流量低于设计值时，过滤流速***，拦截效果更稳定；若长期更大流量运行，可选用更大通量滤芯或再增加一台机组。建议在选型阶段将峰值流量提供给技术人员，以便匹配壳体尺寸和滤芯数量。

8. 该设备在安装调试和后期维护中有哪些注意事项？

安装时确保设备水平放置，法兰连接紧固且不得额外受力；调试阶段先冲洗管路和壳体，开启排气阀排出空气，检查压差表、排污阀等附件。日常维护按时记录压差和流量，定期排放底部沉积物；更换滤芯时注意保持花板清洁，防止杂物落入净水腔。合理的维护计划可延长设备寿命。
