一、产品概述

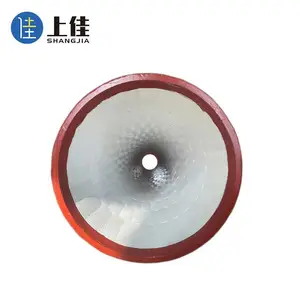

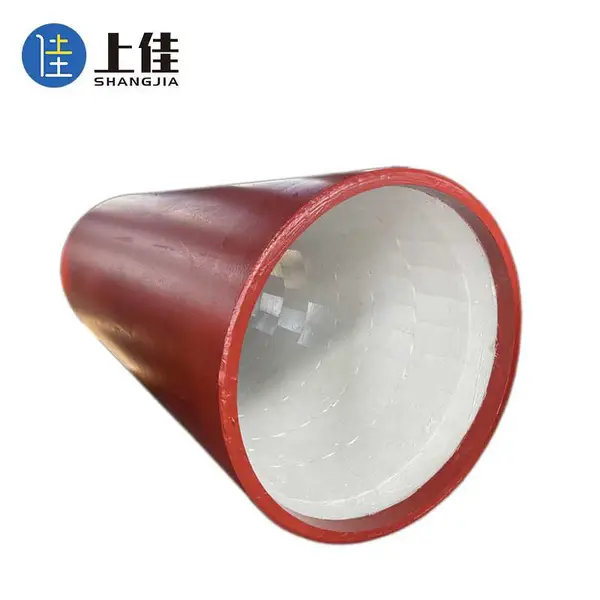

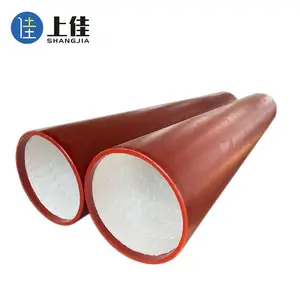

耐磨陶瓷贴片管道是一种通过在普通钢管内壁粘贴高硬度氧化铝陶瓷片制成的复合管道。陶瓷片采用95%以上氧化铝含量的刚玉材料经高温烧结而成，具有高的硬度和化学稳定性。该产品主要解决传统金属管道在输送磨蚀性物料时出现的快速磨损、频繁停机更换等问题，广泛用于火力发电厂除灰系统、钢铁厂矿渣输送、水泥厂生料与熟料输送、矿山尾矿处理等领域。

二、结构与工艺

1. 基管材质：常用20号无缝钢管或Q235螺旋焊管，可根据压力等级选用不同壁厚（常规4mm–12mm）。

2. 陶瓷贴片：规格多为10mm×10mm×3mm或17.5mm×17.5mm×5mm，背面带有燕尾槽或网格纹，增强与粘接剂的结合力。

3. 粘接层：采用耐温环氧树脂胶或无机耐热胶泥，固化后剪切强度≥10 MPa，可在-50℃至+250℃范围内长期工作。

4. 施工方式：先将管内壁喷砂除锈至Sa2.5级，再逐片涂胶粘贴，间隙≤0.5mm，最后进行整体固化处理。

三、核心技术优势

• 高耐磨性：陶瓷片硬度≥85 HRA（莫氏硬度9），耐磨度约为普通碳钢的20倍以上，能***抵抗高浓度颗粒冲刷。

• 抗冲击能力：通过优化陶瓷片厚度与粘接层弹性模量，可承受物料下落高度≤5米时的中等冲击，避免陶瓷碎裂脱落。

• 耐腐蚀与耐温：氧化铝陶瓷化学惰性强，耐酸、碱、盐腐蚀；配合耐热胶泥可在200℃以下连续运行。

• 安装与维护便利：标准管道长度1m–3m，两端焊接法兰或承插接头；局部磨损后可直接替换对应贴片段，无需整体更换管道。

四、典型应用场景

五、选型与使用注意事项

• 根据物料特性（粒度、硬度、流速、冲击角度）选择陶瓷片厚度与粘接剂类型。

• 对于气力输送（风速>25m/s）或水力输送（浆体浓度>30%）的高磨损工况，建议选用双层陶瓷贴片或增加陶瓷厚度。

• 避免管道长时间处于超过250℃的高温环境，否则可能导致粘接剂老化失效。

• 安装时须***管道同心度，减少因偏心造成的局部偏流磨损。

• 定期检查弯头、三通等易损部位，发现陶瓷片松动应及时补胶固定。
