概述

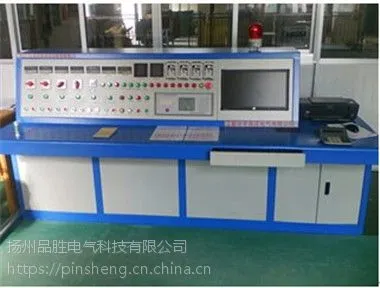

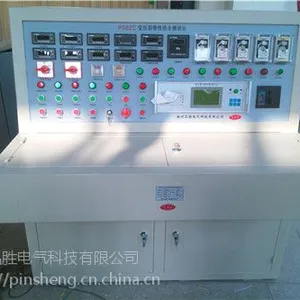

是测量变压器、空载短路、变比、直阻、耐压、控制于一体（外配试验变压器）的专用测试设备，具有体积小、重量轻、精度高、测试简便，是电力部门的理想产品。

技术参数

环境温度：0 ～ 40℃

相对湿度：20%～85%

工作电源：（三相四线）380V、50HZ±5HZ

输出电压：0 ～ 430V

输出电流：0 ～ 40A

调压器容量：30KVA

测量范围： 1600KVA/10KV 电力变压器

空载短路试验

一、主要特点

仪器采用240×64点阵液晶显示屏（带背光）同时显示三相电压、电流、功率、功率因数、频率因数、频率等20个参数。

可测试空载和短路试验所需的电量参数。

线性范围宽，读数重复性好，性能稳定，且可打印。

二、技术指标

耐压试验

做耐压试验外配一台试验变压器，试验变压器额定容量不得大于25KVA，输入电压为400V，仪表电压为100V。

将连接线接好，并将耐压电压继电器设定所需电压值，时间继电器设定所需耐压时间。再将转换开关拔至“耐压”位置，接通电源，零位指示灯亮，（如果零位指示灯不亮，打开“降压”按钮，调压器回零），按下“吸合”按钮，工作指示灯与耐压指示灯亮，打开“升压”按钮，升压指示灯亮，调压器以2转/S速度，匀速升压，并密切注意仪表指示及试品情况。

当升到所需试验电压时，调压器自动停止升压，同时时间继电器工作计时，当时间继电器到达设定所需耐压时间，试验台报警，此时打开“降压”按钮，降压指示灯亮，调压器开始降压，降到零位后，按下“停止”按钮，将转换开关拔至“关”位置。

试验中如果试品短路或故障击穿，控制台内过流继电器工作，保护试验变压器来被烧坏。

变比试验

一、概述

国标GB1094—79规定：“电力变压器的变压比，除电压在35KV以下且小于3的变压器允许偏差为 0.5%”。对于传统的变比测量方法，大多采用QJ35电桥，其变比测量倍率低，操作繁琐，精度难以***。                                                                                  变压器变比测试其具有体积小、操作简便、重量轻、读数方便、稳定性好、准确度高、测量范围宽和测量过程自动化程度高等，可直接测量单相、三相变压器和互感器有组别变比值、误差等。同时可自动打印，是电力部门理想的选择设备。

二、技术指标

1、变比设计测试范围：1 ～ 1000

2、准确度：0.05%（变比K=1000—2000时，精度为0.1%）

                 （变比K=2000—5000时，精度为0.2%）

3、误差分辨率：0.01%

4、工频耐压：2.5KV/2分钟（高压侧—低压侧—地）

三、技术性能

1、可测量0—11各种组别（含Z接线）变压器，由内部软件控制测量，外部操作简单。

2、具有分接测试功能，应用方便。

3、高低压隔离，可测量自耦变压器。

4、具有对未知组别、变比进行分析功能。

5、自动保护系统完整，避免仪器损坏。

6、能自动记录数据，断电数据不丢失。

四、使用条件

1、电源：220V  50Hz

2、温度：-10℃～40℃     湿度：＜80%

直阻试验

一、概述

感性负载直流电阻测试仪，以高速微控制器为核心，采用A/D转换器及程控电流源技术，具有精度高，测量范围宽，数据稳定，重复性好，抗干扰能力强，保护功能完善，充放电速度快等特点。该仪器体积小、重量轻、便于携带。

二、主要功能及特点

1、 采用16位A/D转换器，测量数据稳定，重复性好。

2、 自动程控电流源技术，电流源共设1000个电流档位，由内部微控制器根据被测电阻自动控制，从而达到比较宽的测量范围和测量状态,无须手动切换电流换档。

3、高度设计，可自动判断测试线虚接、断线等故障。

4、保护功能完善，能可靠保护反电势对仪器的冲击，具有自动放电指示功能。

5、可显示测量电流和测量时间。

6、功率管理技术，可有效减轻仪器内部发热。

7、可储存120次测量数据，掉电不丢失。

8、全部汉字菜单及操作提示，直观方便。

三、主要技术指标

1.测量精度0.2%±2字

2.测量范围1mΩ-2KΩ

3.分辨度：1 uΩ

4.工作电源：AC220V±10%

5.环境温度：-10∽40℃

6.体积：350×230×130mm（10A型）

7.重量：7㎏（10A型）
