| 是否进口:否 | 产地:山东泰安 | 加工定制:是 |
| 品牌:泰安华纳 | 型号:YHY60(A) | 重量:2.6Kg |
| 产品用途:煤矿压力检测 | 量程:0-60mpa | 供电电压:4.5V |

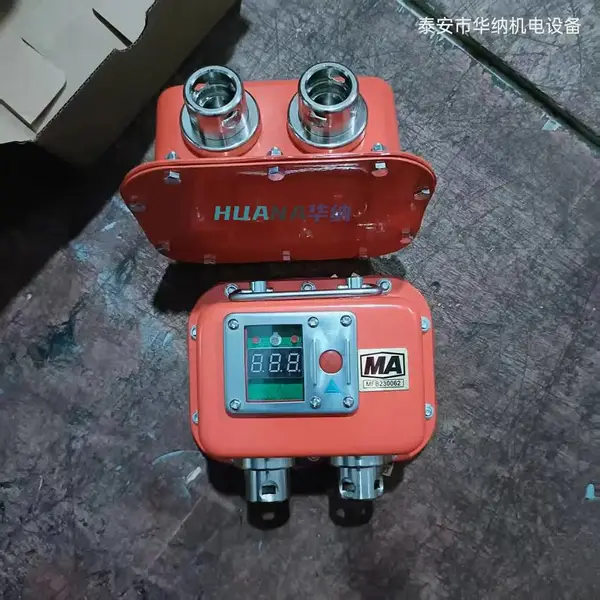

矿用数显压力表
矿用数显压力表是专门为煤矿井下等矿山环境设计的数字压力测量仪表,在普通数显压力表基础上增加了防爆、本质安全型设计,满足煤矿安全规程要求。
一、 产品定义
| 项目 | 说明 |
|---|---|
| 全称 | 矿用本质安全型数字压力表 |
| 本质 | 普通数显压力表 + 矿用防爆认证(MA/KA标志) |
| 核心 | 压力传感器(压阻/扩散硅)→ 电信号 → MCU处理 → LCD数字显示 |
| 定位 | 传统机械式矿用压力表的数字化升级换代产品 |
二、 工作原理(三单元架构)
1被测压力 → 压力传感器(压阻式/扩散硅)→ 电信号放大 → A/D转换 → MCU处理 → LCD显示2 ↓3 温度补偿 + 零点校准 + 单位切换4
| 组件 | 功能 |
|---|---|
| 压力传感器 | 压阻式为主,将压力→电阻变化→电信号 |
| 信号处理单元 | 24位ADC + 32位MCU,自动温度补偿、零点漂移修正 |
| 数字显示单元 | LCD/LED,分辨率可达0.01%FS,支持背光 |
三、与普通数显压力表的区别(矿用版核心升级)
| 对比项 | 普通数显压力表 | 矿用数显压力表 |
|---|---|---|
| 防爆等级 | 无/普通 | Ex ib I Mb(本质安全型) |
| 认证标志 | 无 | MA(煤安标志)+ KA(矿用安全标志) |
| 供电方式 | 锂电池/干电池 | 本质安全电池供电,限制能量 |
| 外壳材质 | 普通不锈钢 | 不锈钢(1Cr18Ni9Ti),耐腐蚀防潮 |
| 适用环境 | 一般工业 | 煤矿井下:瓦斯、煤尘、潮湿、震动 |
| 防护等级 | IP54/IP65 | IP65及以上(防水防尘) |
| 抗震动 | 一般 | 加强抗震,适应井下机械振动 |
四、主要技术参数
| 参数 | 常见规格 |
|---|---|
| 测量范围 | 0~0.1 MPa ~ 0~60 MPa(按需选型) |
| 精度等级 | 0.5级 / 0.25级 / 0.1级(±0.1%~±0.5% FS) |
| 分辨率 | 0.01% FS(可达0.005% FS) |
| 响应时间 | ≤ 2 秒 |
| 供电 | 本质安全型锂电池,连续工作 ≥3年 |
| 工作温度 | -20℃ ~ +50℃(井下环境) |
| 过载能力 | 150%~200% FS |
| 连接螺纹 | M20×1.5(常用)/ G1/4 / G1/2 / 法兰连接 |
| 显示单位 | MPa / kPa / bar / psi 等 10种单位可切换 |
| 防护等级 | IP65 / IP67 |
| 防爆标志 | Ex ib I Mb |
| 安全标志 | MA / KA |
五、矿用核心应用场景
| 应用场景 | 具体用途 | 为何用数显版 |
|---|---|---|
| ?? 液压支架压力监测 | 测量综采工作面液压支架立柱压力 | 实时数字显示,比机械表读数更快更准 |
| ? 乳化液泵站 | 监测泵出口压力、系统压力 | 高压环境(30~60MPa),数显更清晰 |
| ? 矿井通风系统 | 风压监测 | 需远程传输数据时配合4-20mA输出 |
| ?? 瓦斯抽采管路 | 管道压力监测 | 防爆要求极高,必须MA认证 |
| ? 矿井排水系统 | 水泵出口压力 | 潮湿环境,数显表防水等级更高 |
| ? 锚杆/锚索测力 | 配合锚杆测力计使用 | 与你之前问的扭力放大仪配套 |
? 应用:综采工作面液压支架压力监测——这是矿用数显压力表用量的场景,直接关系到顶板安全!
