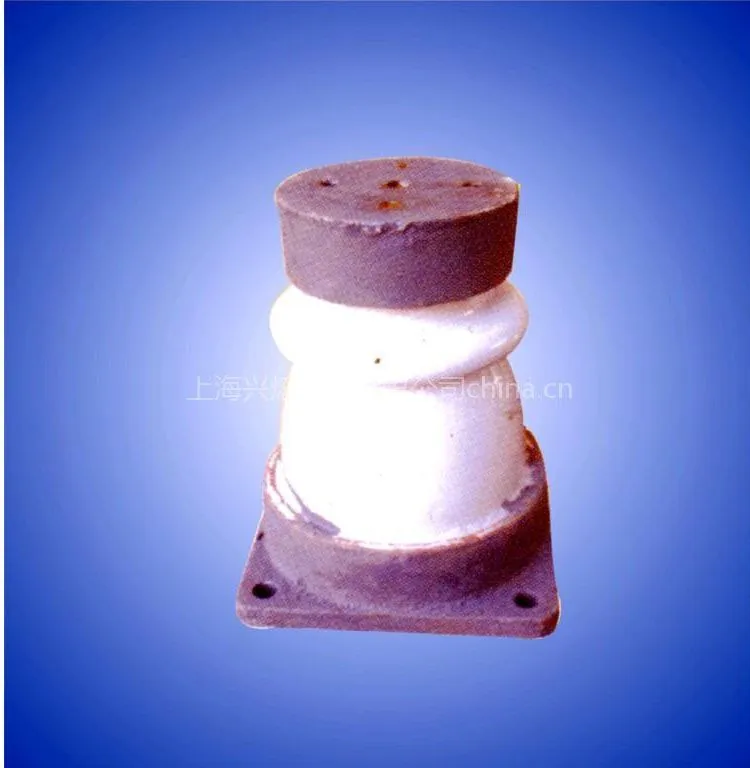

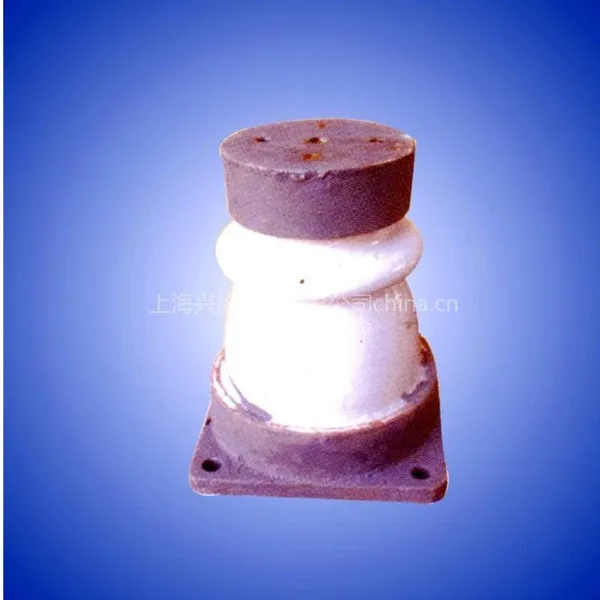

户内外胶装支柱绝缘子
型号 主要尺寸 重量kg

H D h1 h2 h3 h4 h5 d1 d2或b d3 d4 d5 a1 a2
ZA-6Y 165 86 27 36 6 13 20 62 106 2-M6 M10 M12 36 - 2.1
ZA-10Y 190 86 27 36 6 13 20 66 110 2-M6 M10 M12 36 - 2.25
ZLD-10F 215 110 46 65 14 22 18 160 160 4-M12 M16 4-Φ15 76 125 9.5
10kV/20kN 215 110 46 65 14 22 18 160 160 4M-12 M16 4-Φ15 76 125 10.9
ZLD-20F 315 143 46 80 14 22 18 128 195 4M-12 M16 4-Φ18 76 155 16


型号
 额定电压KV
 工频电压KVr.m.s
 全波冲击耐受电压kV peak
 抗弯破坏负荷N
 户外端公称爬点距离mm

干耐受
 击穿

ZA-6Y 6 36 58 60 3.75 -
ZA-10Y 10 47 75 80 3.75 -
ZLD-10F 10 47 75 80 20 -
10kV/20kN 10 47 75 80 20 230
ZLD-20F 20 75 - 125 20 -

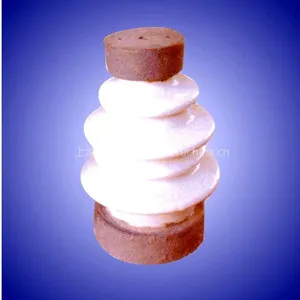

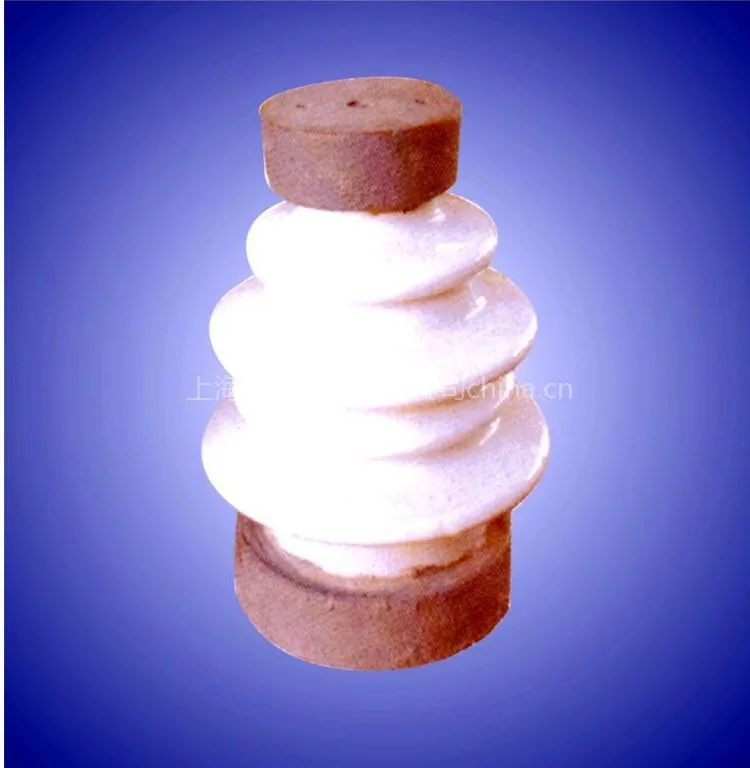

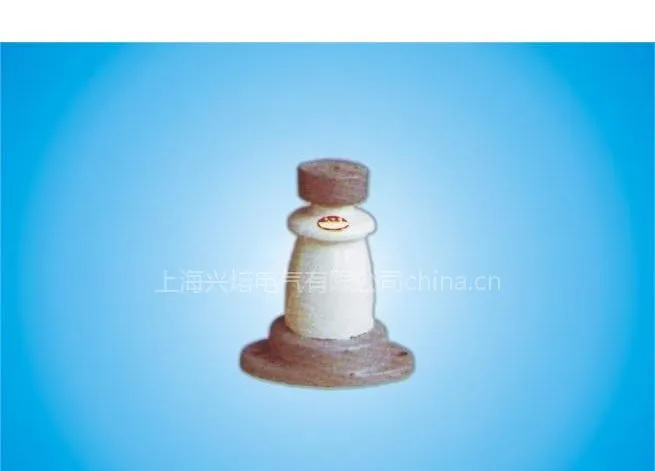

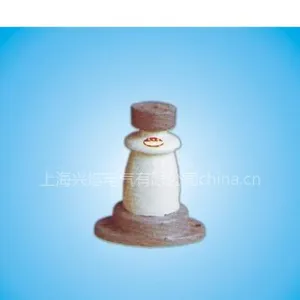

户内内胶装支柱绝缘子
型号 主要尺寸 重量kg
H D h1 h2 d d1 d2 a1 a2
ZN-6/4 100 78 18 20 60 2-M8 M12 18 - 1.25
 100 78 18 20 60 M12 M12 - - 1.25
ZN-10/4 120 82 18 20 62 2-M8 M12 18 - 1.6
 T--外胶装下附件为椭圆形者
F--外胶装下附件为方形者
