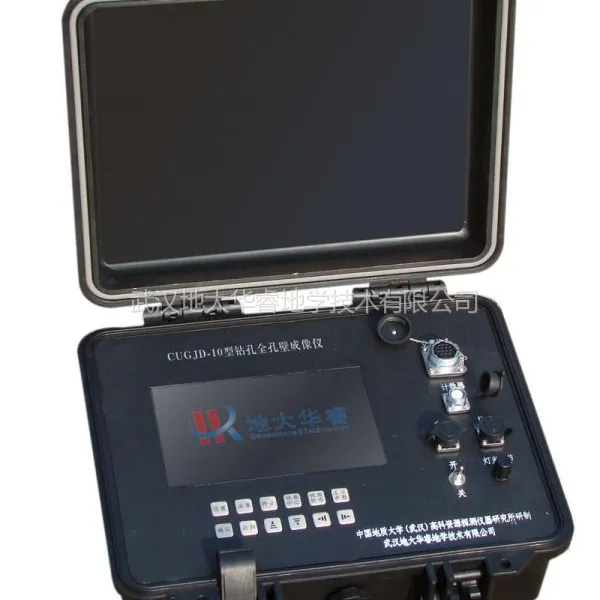

产品名称：CUGJD-10型钻孔全孔壁成像仪 广告词：360°高清观测 钻孔成像利器   仪器简介 ? 钻孔电视成像基本原理 ? 钻孔电视成像系统采用了特殊的光学系统，能比较全面的观察孔壁四周图像。 ? 钻孔全景摄像的基本原理，使用360°全景数字电视摄像，真实、全面记录钻孔孔壁情况，采用FPGA+DSP的架构软件对图像进行采集处理，形成连续的全孔壁展开图像。孔壁图像的展开是按N→E→S→W→N顺序展开的，每一幅图像都从N开始展开，以***图像方位的拼接。图像的纵向连接是按深度顺序拼接的，拼接精度为毫米，图像清晰，实现钻孔全壁面的影像成图，真实、全面的保存钻孔孔壁影像资料。 应用领域 1. 用于工程水文地质：观测钻孔中地质体的各种特征及细微构造，如地层岩性、岩石结构、断层、裂隙、夹层、岩溶等，编录地质柱状图。 2. 用于矿产地质：观测矿体矿脉厚度、倾向和倾角，钻孔自身的倾向和倾角； 3. 用于矿山：观测和定量分析矿体走向、厚度、倾向、倾角，层内夹矸及与顶板岩层的离层裂缝程度等； 4. 用于混凝土：观察混凝土内空洞、裂隙、离析等缺陷的位置及程度； 5. 用于管桩：观测桩内的各种异常和缺陷, 定量分析接头质量及破碎、断裂、裂隙的长度、宽度及走向等； 6. 用于地下管道：观察管道内容物，定量分析管道裂隙及破碎、断裂位置、长度、宽度及走向等； 7. 用于水井维修：检测井壁的裂隙、错位、井下落物、滤水管孔堵塞及流砂位置等情况。 主要特点 1.精巧主机：防潮防尘，主机仅350㎜×250㎜×92㎜（长×宽×高），重量仅6Kg，适用观测各种钻孔的产状，自成体系，无需外接电源、电脑，图像自动拼接及保存；控制部分主要包括角度深度控制，图像采集及灯光控制等，所有操作均在主控箱上完成。内置DSP内核， 2.高保真探头：成像设备采用高清(540TVLines), 低照(0.02LUX) CCD, 配合可调组合光源，确保能在任何岩层下都能清晰成像，同时无色彩失真。捕捉的视频和角度信号通过屏蔽线缆上传给主机进一步处理； 3.配套智能数据处理软件，主要功能包括采集图像全景壁展开，岩性编录，3D柱状图显示，图片、报表输出等功能。 技术指标 CUGJD-10型钻孔全孔壁成像仪-软件技术指标 表1： 主要技术指标 界面大小 全屏显示 1024*768 操作方式 触摸式 采集模式 拼图+录像模式 拼图模式 上拉拼图，下降拼图 速度1.5-1.8米/分钟 >3米/分钟 控制校准 电子罗盘控制、校准，深度校准 方位角误 ≤ ±1度 倾角误差 ≤ ±1度 处理算法 全井壁展开算法，旋转算法，百叶窗消除算法，去图像抖动算法等 数据质量 1:1无损数据硬件压缩存储，视频录像和展开视频及拼接图片同时存盘，可进行实时回放。 数据传输 USB2.0接口 分析软件 系统配套，提供数据格式接口 CUGJD-10型钻孔全孔壁成像仪-硬件技术指标 表2： 主要技术指标 主机 多媒体处理工控机 存储 160G硬盘 显示 TFT液晶 12.1寸 高功率锂离子电池 25.2V/11AH，连续工作5小时   图像采集卡 25帧/秒， PAL制式  输出大小768*576    CCD 1/3寸，540线高清，低照，真彩 照度 0.01LUX    镜头 360度全景，像素130万以上 深度计数器 精度0.1毫米 ? CUGJD-10型钻孔全孔壁成像仪-主要配置表 部 件 名称 数量 主机 CUGJD-10型钻孔全孔壁成像仪 1台 CUGHRJD-10型井下探头(50mm或68mm) 1只 配件 电缆绞车(含100米电缆) 1套 三脚架   1只 计数滑轮 1台 绞车 1台 软件 CUGJD-10型钻孔全孔壁成像仪图像编辑处理软件 1套 4、工程案例 ●钻孔成像仪器在大桥勘查的应用 勘查内容：云南某特大桥桥基详勘工作 图像说明：图1 显示裂隙发育密集    ；图2 显示为溶洞  图1   裂隙发育密集                      图2   发现溶洞  图3勘查现场  ●钻孔成像仪器在矿区勘查中的应用 勘查内容：抚顺矿区部分地块建设条件论证钻孔物探工作 装置布置：在本次物探检测工作中，采用钻孔电视进行自动图像采集，现场展开、拼接，形成钻孔全孔壁柱状剖面连续图像实时显示，并连续记录全孔壁图像。图像左边兰色数字为孔深，孔壁图像以N（0°）开始，依次N→E→S→W→N 360°展开，如图所示。记录的全孔壁数字图像进行编辑、拼接等处理，并进行测量、解释、标注绘图等工作，系统解释图像，收集了解孔内信息。 图像说明：图1显示裂隙发育；图2显示岩壁破碎；图3声波，录像综合资料自动编辑成图     图1    裂隙发育                          图2  岩壁破碎                 图3     声波，录像综合资料自动编辑成图
