隧道、巷道等全空间环境的超前探测,距离能达到150米

价    格

订货量

  • 面议

    不限台

陈女士华中大区经理
  • 邮箱已验证
  • 手机已验证
  • 微信已验证
𐃄𐃈𐃉𐃅𐃍𐃆𐃍𐃎𐃅𐃉𐃇 𐃋𐃆𐃇𐃌𐃅𐃄𐃅𐃅𐃋𐃉𐃉𐃅
  • 发货地湖北 武汉
  • 发货期限7天内发货
  • 供货总量100台
产品推荐
加工定制:否品牌:地大华睿类型:探煤仪
型号:CUGTEM-GKⅡ别名:瞬变电磁仪用途:隧/巷道超前预报
规格:403 mm×330 mm×178 mm(长×宽×高)
供应CUGTEM-GKⅡ瞬变电磁仪(隧/巷道超前预报)地大华睿专研

一、应用领域
1、隧道、巷道等空间环境的超前探测,距离能达到150
2、主要用于隧道掌子面前方未开挖地段的地质情况探测,具体如下:
(1)对照设计图提供的地质、水文资料,预报地质、水文条件变化情况及对施工的影响程度,提出设计方案。
(2)预报掌子面前方即周边150米范围内断裂、裂隙水、溶洞及溶洞含水情况;
(3)超前地质预报为设计和施工提供可靠依据;降低地质灾害发生的风险;为编制交工文件提供可靠的地质资料。
3、主要用于非煤矿山巷道地质构造及水害超前探测,具体如下:
(1)金属、非金属矿山井下开采巷道掘进头前方突水水源探测、含水构造探测
(2)金属、非金属矿山井下开采巷道顶底板因采矿扰动诱发的导水破裂带探测;
(3)超前探测预报为金属、非金属矿山井下开采巷道的掘进方向、***水工作提供指导依据;
4、金属矿山井下矿脉走向探测;
5、地下洞室周边构造探测、金属管道探测;
6、地下150m以内的浅层含水构造以及断层探测。



二、主要特点
1、体积小,重量轻、施工方便。采用一体化设计,接收机、发送机、放大器三部分合为一体,便于携带和施工。?
2、高性能和低功耗。采用工控机作为核心控制器,既提高了性能又降低了功耗。
3、测量精度高、宽动态。
4、反射式液晶屏、功耗极低,能在阳光直射下工作。
5、***的解释软件系统。地下(井下巷道、隧洞等)工作时的全空间解释软件系统,操作友好,图件专业。

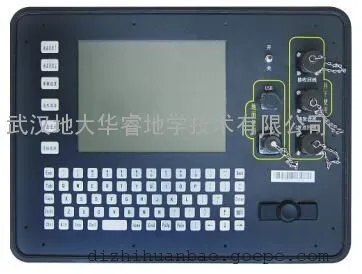

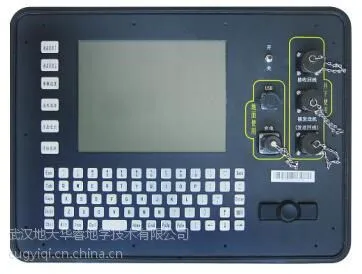

CUGTEM-GK系列瞬变电磁仪主机



CUGTEM系列瞬变电磁仪超前勘探发射/接收装置




  • 技术指标


项 目参 数
主控机军用级工控机
A/D转换器24 bit
采样率1μs、4μS、16μS
动态范围140 dB
本底噪声1 μV
内存256 MB
硬盘4 GB电子盘(可扩展)
端口USB
显示器8.4寸TFT液晶屏
发送电流强度≤60A
电流发射频率75Hz、25Hz、12.5Hz、6.25Hz、3.125Hz、1.5625 Hz
发射线圈规格1 m×1 m~3 m×3 m
关断时间0.5~300μs
发射波形双极性矩形波
电源内置电池
叠加次数1~9999
连续工作时间6小时以上
尺寸403 mm×330 mm×178 mm(长×宽×高)
工作温度-10℃~+50℃




  • 工程案例


超前探工程实例(CUGTEM-GK
● 勘查单位及时间:某隧道
● 勘查内容:查明巷道前方可能存在的采空区富水性情况
● 装置布置:沿巷道掘进头,布置测线3条(顶板斜向上30度、顺层、底板斜向下30度方向),通过在掘进头移动发射接收线圈,形成3条超前探测的实测剖面

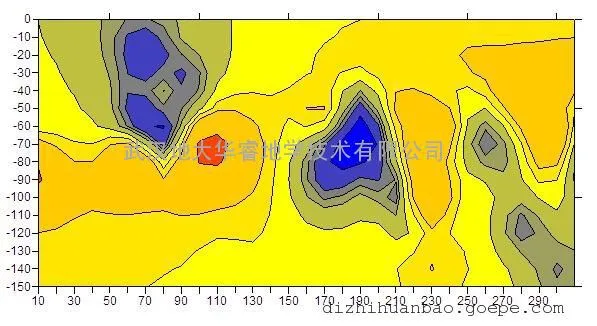

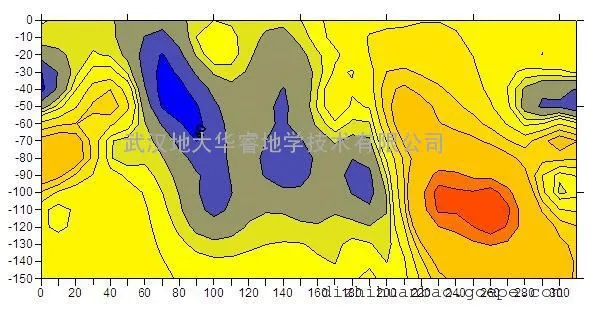

● 实测图示:






超前探工程实例(CUGTEM-GK
● 勘查单位及时间:某电站
● 勘查内容:查明引水洞开挖过程中前方的超前预报
● 装置布置:本次瞬变电磁法勘探试验施工布置与工作量,沿引水洞开挖掌子面布置测线 条(向上 45 度角,水平向前,向下 45 度角三个方向),通过在掌子面移动发射接收线圈,形成 条超前探测的实测剖面。另外沿着公路和引水洞平行方向布置侧线 条(水平方向和向下 30 度角)
● 实测图示:

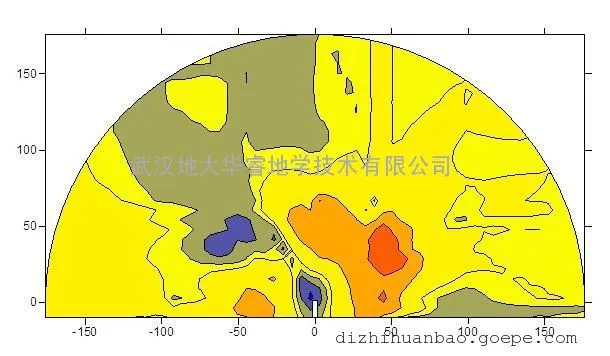

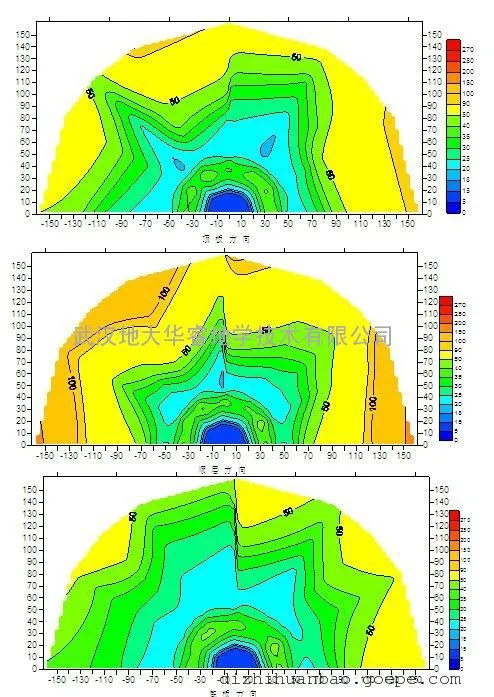

掌子面等电阻率断面扇形图资料解释

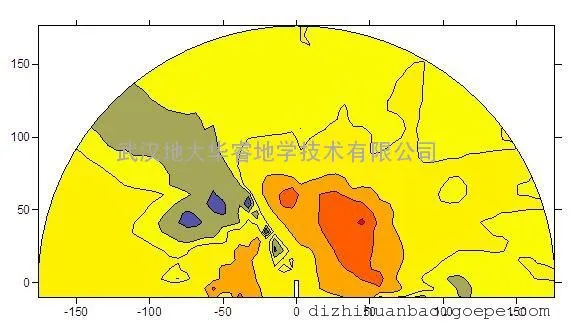

掌子面等电阻率断面扇形图(顶板)

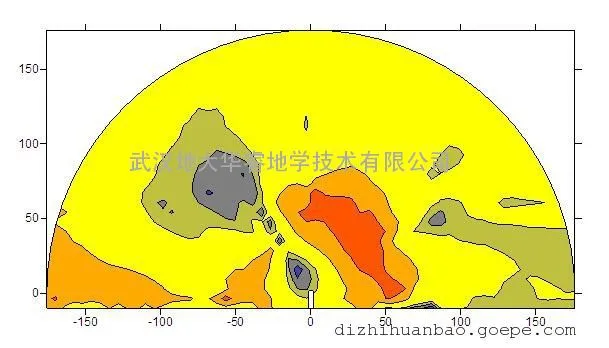

掌子面等电阻率断面扇形图(顺层)



    掌子面超前探测共获得实测扇形剖面 幅,分别为掌子面前上方 45?仰角探测扇形剖面(顶板)、掌子面前方探测扇形剖面(顺层)、掌子面前下方 45?俯角探测扇形剖面(底板)。图中蓝色区域为低阻异常区,图 4、图 低阻异常区各 2处,分列为 1#2#低阻异常区;图 低阻异常区 处,为 1#低阻异常区。
资料解释:
    掌子面向前偏左 45 度角方向 80m 处有低阻体异常,且三个方向均表现低阻异常,根据现场地质资料推测,怀疑有溶洞存在。
    掌子面中间正前方和正前方向上 45 度角方向,距离约 30 米方向,有低阻体异常。
另外掌子面向前偏右转角方向有高阻体异常,根据据现场资料,向前偏右转角方向有溶洞存在,且溶洞出露,内部不含水,因此在此表现为高阻体异常反应。
