硬密封气动球阀概述

硬密封气动球阀具有耐压高、耐高温、剪切力强等特点。采用固定球，减少了高压变形的缺陷。球阀表面经过硬化喷涂，并进行配对研磨。阀杆密封采用预压式石墨盘根，减少了泄漏可能。工作原理是通过执行器90度旋转带动球体旋转，以达到介质的流通与阻断

   硬密封气动球阀 参数

气动执行器   双作用、单作用

驱动气源   5-7bar压缩空气

气动附件   限位开关、定位器、电磁阀过滤减压阀、手轮机构

公称通径   DN15-250mm

公称压力   1.6-6.4MPa

适用温度   合金：-30~+420℃

连接方式   法兰

阀体结构   二块式

阀体材质   WCB、304、316、316L

阀板材质   WCB、304、316、316L

阀座衬里   本体+STL合金

适用介质   蒸汽、水液，气体，粉体等

电动执行器：开关型带无源信号、开关带4-20mA反馈、智能调节式输入输出4-20mA
可      选：可选防爆型电动执行器；防爆等级：EX dⅡBT4   EX dⅡCT6
电      压：AC220V AC110V AC380 DC12V DC24V DC110V

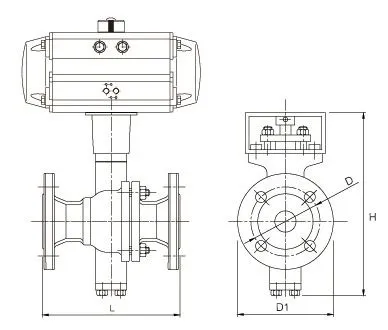

   硬密封气动球阀 尺寸图

   硬密封气动球阀 尺寸数据

通径(mm)   英寸   尺寸（mm）

D   D1   L   H

25   1   85   115   165   320

32   1 1/4   100   140   165   360

40   1 1/2   110   150   165   400

50   2   125   165   178   450

65   2 1/2   145   185   220   470

80   3   160   200   250   510

100   4   180   220   280   550

125   5   210   250   320   610

150   6   240   285   350   710

200   8   295   340   400   850

250   10   355   405   530   950
