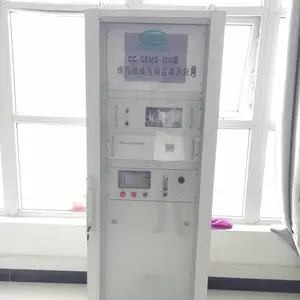

密闭矿热炉净化尾气在线分析监测系统

矿热炉尾气成份分析成套系统技术说明

A、PUE-5000型矿热炉尾气中H2、CO、O2、CO2、CH4分析成套系统是应用于矿热炉净化尾气分析的***在线分析系统。该系统技术***，测量准确，反应速度快，能长期连续分析被测气体，采用PLC进行自动控制，具有结构合理，运行，自动化程度高，维护量少，自诊断保护功能强等特点。

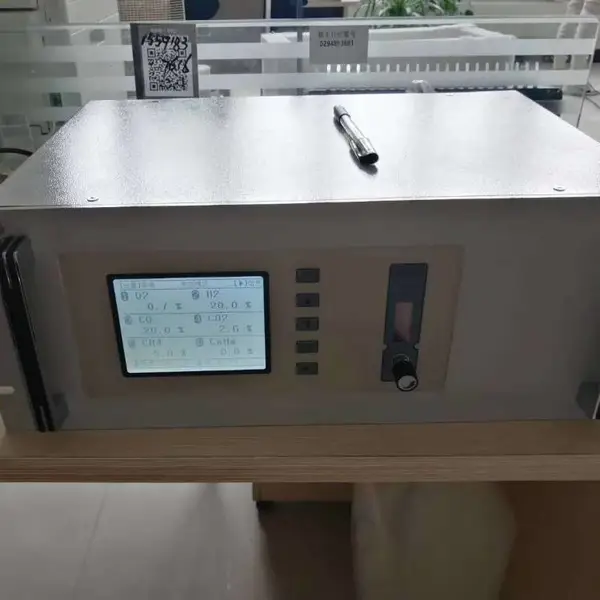

B、分析仪器：

PUE-5000型成套系统所用分析仪器为西安博纯公司引进国外技术制造的气体分析仪，该仪器测量***，***，高。

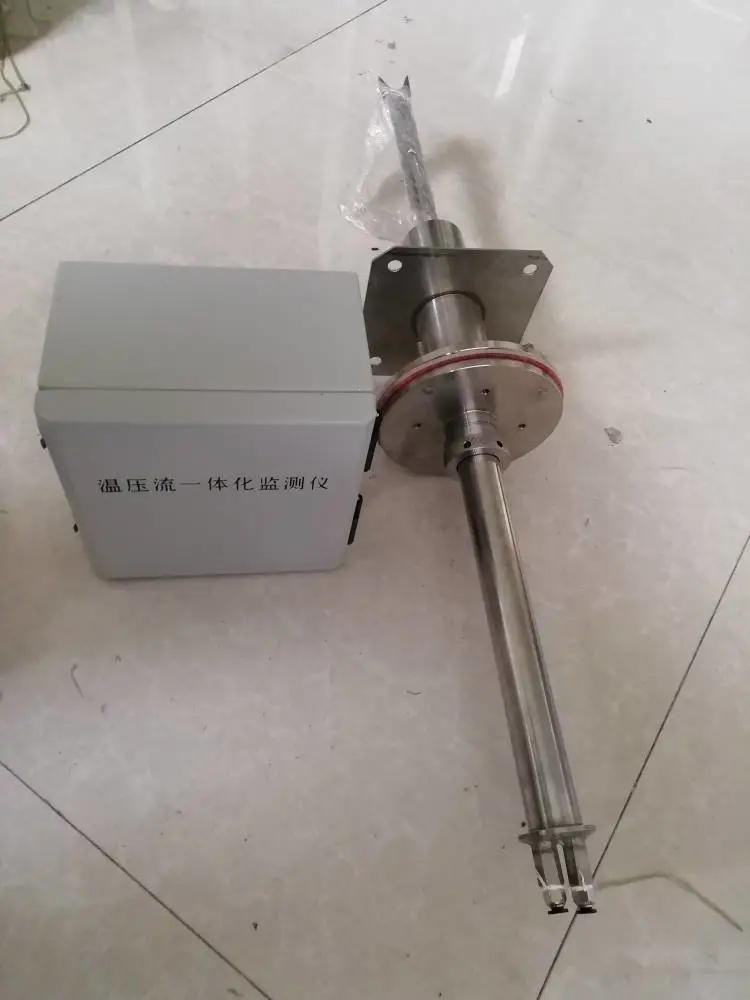

C、取样探头：

PUE-5000型成套系统所用取样探头是引进艾默森公司***技术结合本行业的实际工况条件和多年的实践经验而研制的尾气***取样探头，探头核心部分为***材料。

过滤精度：≧5um

过滤能力：≦2000mg/Nm3

过滤效率：达到99.9%

由于过滤精度高，效果好，系统只需一级过滤就能达到系统要求，从而维护量小，响应时间短。（这一点其他厂家很难做到，其他厂家一般采用多级过滤，增加了气阻和气路流程，从而增加了系统故障环节和滞后时间）。

D、反吹技术：

取样探头采用目前国际上进的、内外脉冲式氮气吹扫技术。备有氮气储气罐（根据现场情况而定），以确保反吹是有足够的压力和流量，***把过滤的杂质反吹到尾气管道，达到较好的效果。整个反吹系统与进样气路完全独立，维护十分方便，维护***低。

E、除水技术：

样品气进入系统之后，可能会产生少量的冷凝水，分析系统内采用气液分离器的技术除掉水汽，再由冷凝器二级除水（干燥），冷凝液自动或手动排放。并在进分析仪器前装有样气干燥器，确保干燥的气体进入分析仪器。

F、滞后时间：

PUE-5000型成套系统配有快速旁路技术，抽气泵为6L/min，当取样点与分析仪器的安装距离为30m时，系统滞后时间T90≦10S，（通过计算可得）。

G、PUE-5000型成套系统的关键部件全部采用进口或者引进技术，如红外线分析仪传感器技术、探头烧结过滤芯材料、取样抽气泵、取样电动球阀、反吹电磁阀、蠕动泵等。
