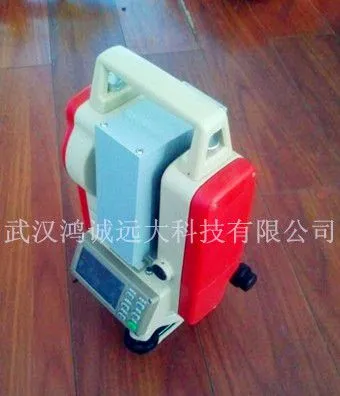

HYDM-4隧道激光断面仪  激光隧道断面检测仪 隧道断面测量仪 可测量前后方断面


产品简介
　 HYDM-4隧道激光断面仪用来对隧道断面进行快速检测，实时显示超欠挖距离及面积值。可对隧道进行立体测量，能方便测量当前、前后方断面，无需重新架设仪器，测量方便快速。具备自动放点功能，可无需依赖全站仪配合即可完成断面的测量。隧道激光断面仪还可测量隧道衬砌厚度、建筑物内部空间、桥梁桥型、轮廓等。

仪器特点
　 整机结构紧凑，测量精度高，速度快，操作简单方便，存储方式多样，存储容量大，实时显示超欠挖距离及面积值，现场即可编辑处理断面数据。
　 HYDM-4隧道激光断面仪还可对隧道围岩收敛进行检测、开挖土石方量进行测量，同时具有指示炮眼功能，隧道轮廓放样功能。

功能特点
　自动放点功能：无需全站仪配合即可完成断面测量；
　测量当前断面：测量仪器所在位置处的断面，实时显示断面图，现场计算显示超欠挖结果及面积值；
　测量前、后方断面及弯道：测量在检测距离半径范围内的前、后方断面或弯道；
　炮眼指示：根据设计好的炮眼数据对炮眼位置进行自动指示（指示的时间和顺序可控），也可对隧道轮廓进行放样；
　围岩收敛：现场围岩收敛的比较及预警，记录围岩的收敛情况，方便检测隧道的变形；
　手动测量：具有超平功能及零点至被测点的直线距离、高差、斜距、仪器高、投影角度等多项功能；
　现场实时显示并计算隧道超欠挖值（土石方量），在现场检测、记录多组断面数据；
　专用的软件可将现场采集的数据进行处理并显示或输出图形文件和数据文件报告。

技术指标
　检测半径：0.05-100米
　测距精度：1毫米
　角度分辨率：1"
　角度精度：2"
　角度范围：30-330°
　测量速度：1分钟/断面（可设置）
　控制方式：专用PDA/笔记本
　显示方式：实时显示超欠挖
　前后方断面检测距离：隧道半径2倍
　存储容量：大于15000(机内)  可扩展(存储卡)
　数据传输：USB、SD卡、串口、并口、无线传输（可选）
　工作温度范围：-20℃-70℃
