低压并网自动同期投切装置

0.4~10kV高压电机绝缘智能测试系统

一、系统组成：

华世智能的“高压电机绝缘智能测试系统”主要由：高压隔离及高压信号发生单元、电流测试单元和控制显示单元组成。

二、主要功能特点：

1、自动测试功能：对处于热备用状态下的高压电动机，不需要进行任何电气操作，即可自动完成盘柜的绝缘测试工作，或在触摸屏，远方监控系统电脑或完成盘柜的手动绝缘测试工作

2、闭锁功能：对运行中的高压电动机应自动闭锁，避免高压盘柜绝缘智能测试系统，对正在运行中的盘柜进行绝缘测试；对正在进行测试中的高压电动机开关闭锁合闸操作

3、报警功能：当监测单元检测到绝缘异常时，系统立即发出报警，并通知上位机及系统

4、自动显示功能：测试数据可以自动在屏幕上进行显示

5、记忆功能：可以将测试数据存储在存储器中，可记录1000条历史信息

6、系统检定功能：系统内部有标准电阻，可自动检查测试系统绝缘精度并自动校准。

三、主要技术指标：

1、适用范围：0.4~10kV系统

2、在线监测不平衡电流及泄漏电流

3、全彩液晶触控屏8英寸

4、测试电压：DC2500V/2000V/1500V/500V可调

5、测量范围：0MΩ~9999MΩ

6、可进行60s不间断直流，做电机吸收比测试

7、测量精度: 2%

8、温度转换：测量结果自动转换成20℃测量结果显示

9、报警出口：零序电流及绝缘电阻独立报警出口

10、通讯接口：RS485 和RJ45网口

11、绝缘要求：高压一次搭接部分耐压等级不低于14KV

12、安全要求：高压一次带电部分与绝缘测试控制部分设备之间至少应有两至三级高压隔离措施。并在安全信号闭锁点完全失效的情况，高压隔离装置也应能把高低压完全隔离。

低压开关AC220V直接嵌入64路可选

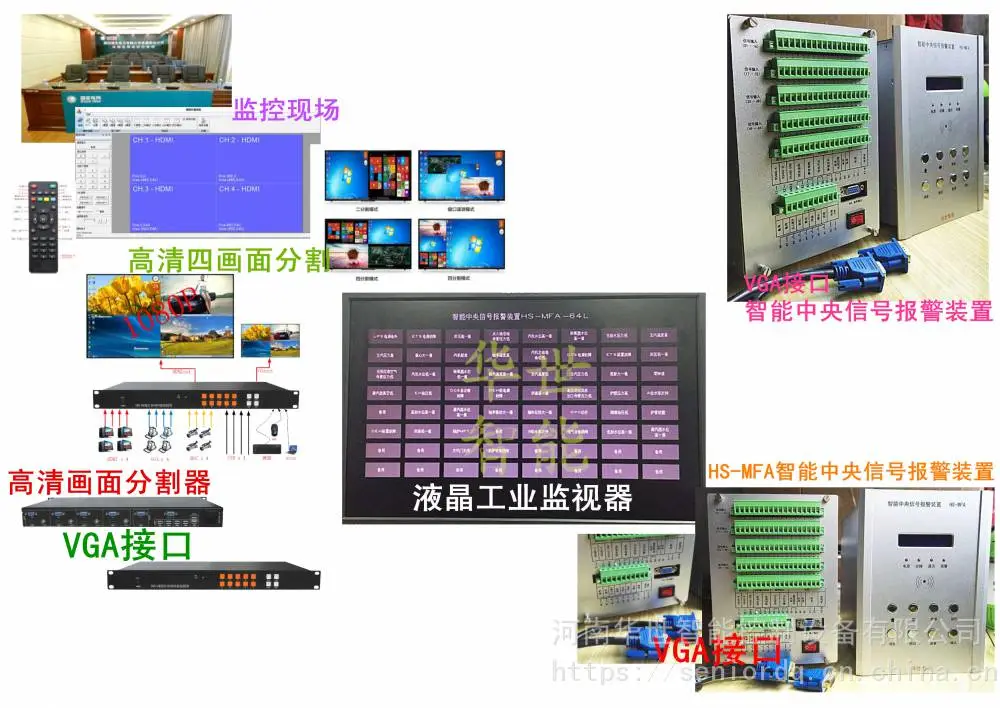

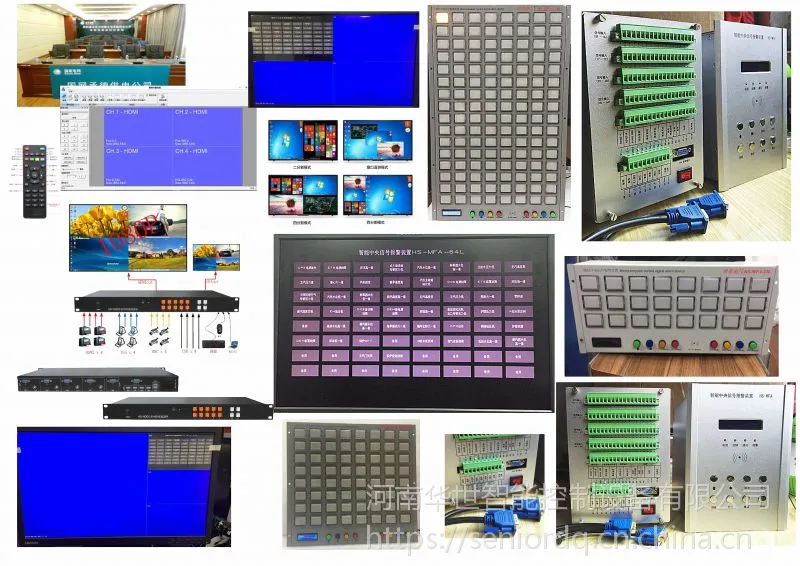

1*VGA/4*HDMI/2*DP多接口 HS-MFA

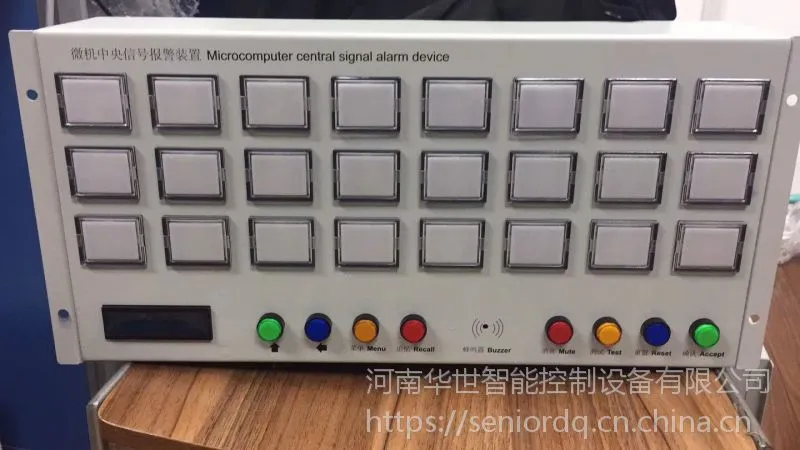

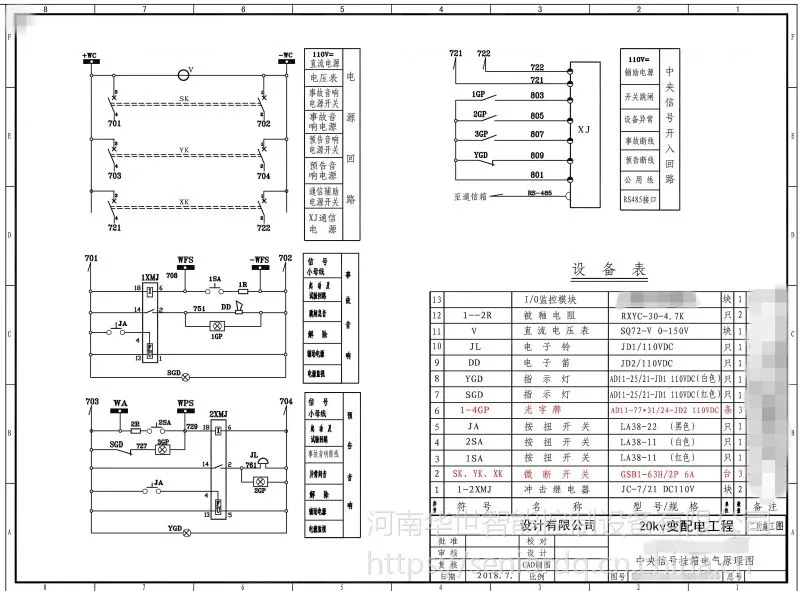

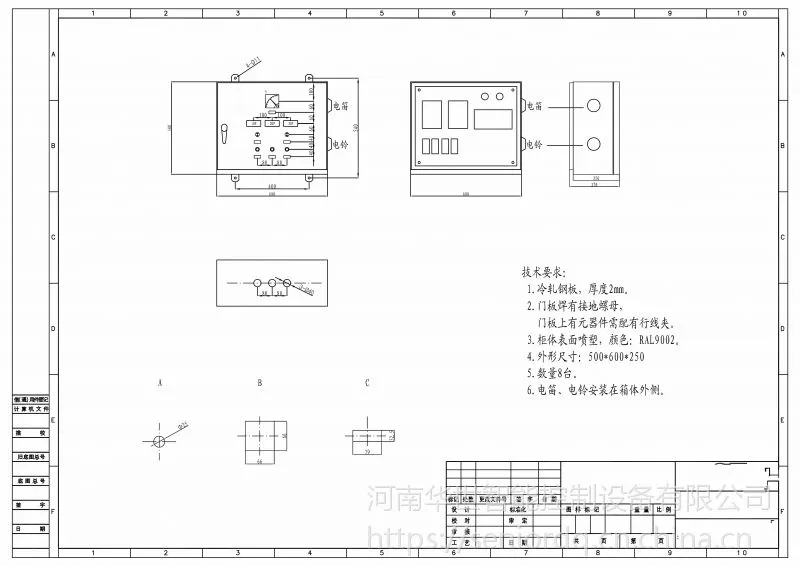

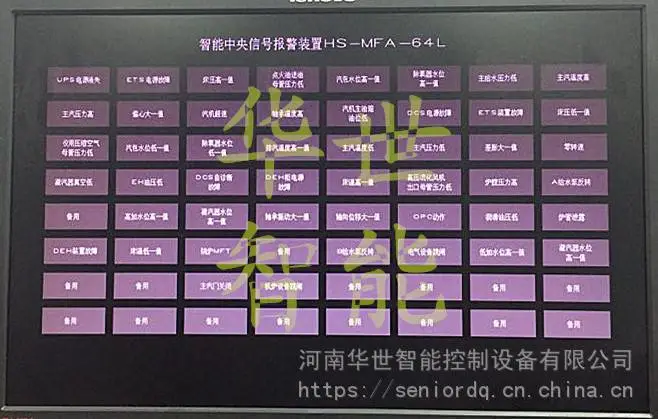

HS-MFA系列微机型中央信号报警装置（屏柜/箱）

电气设备不正常运行状态、断路器事故跳闸等信号检测及报警

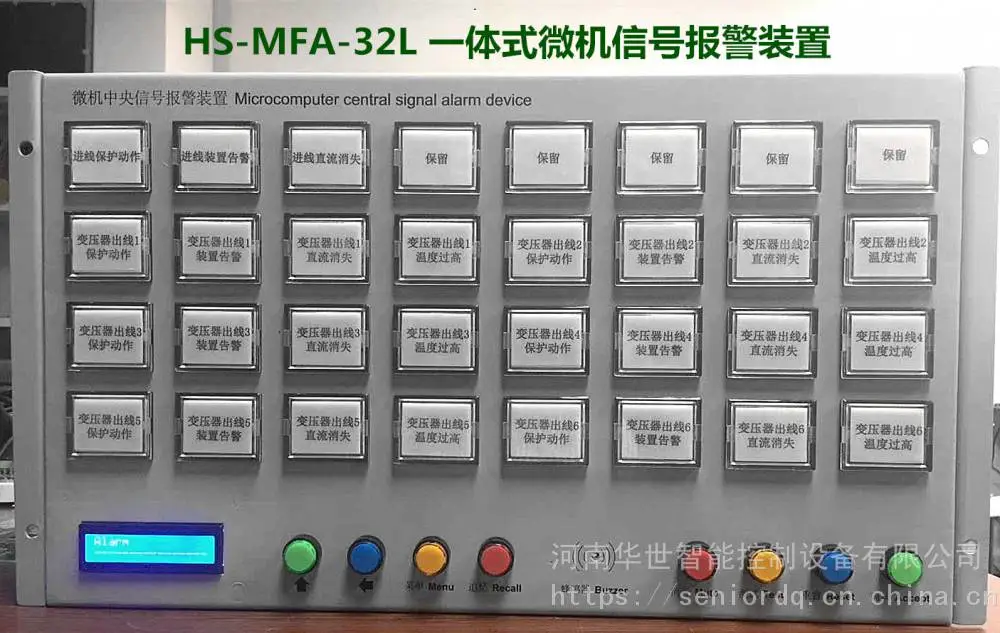

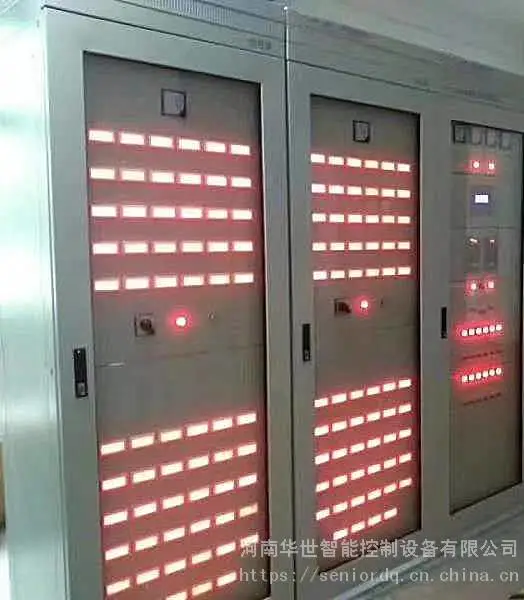

是专为采集各种不同事故信号、位置信号、预告信号而设计的信号报警系统。系统配置由光子牌装置、继电器装置、声响装置、配电单元、柜体组成，具有抗干扰能力强、操作便捷等特点。适用于电力、通信、化工、冶金、厂矿、建筑及消防等领域及用户终端，可作为工业自动化和电气设备不正常运行状态、断路器事故跳闸等信号检测及报警

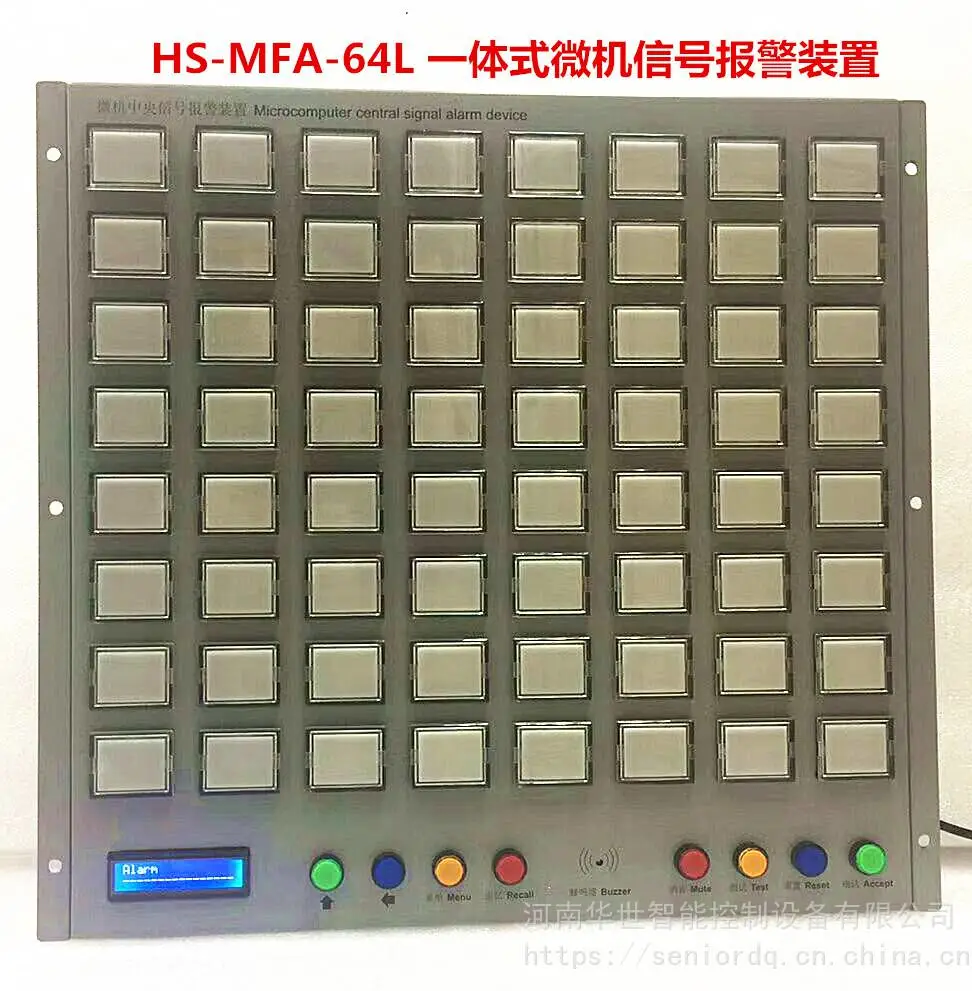

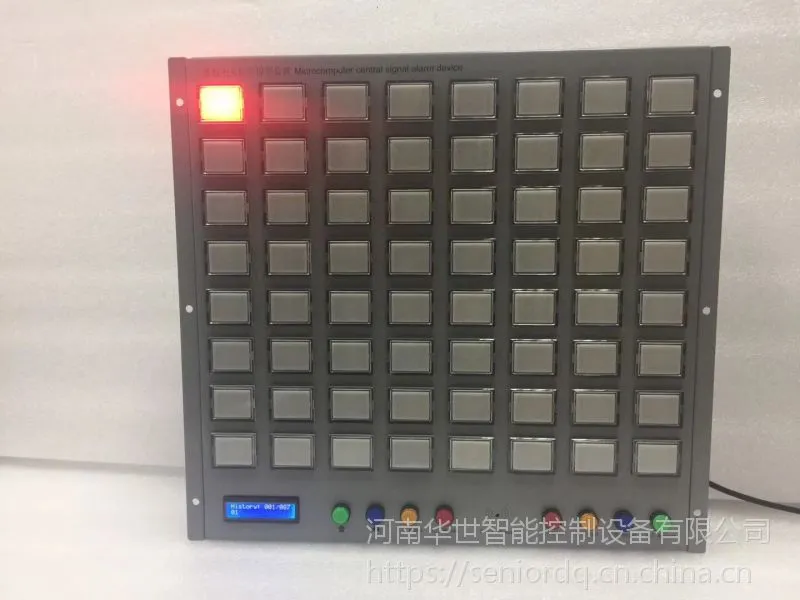

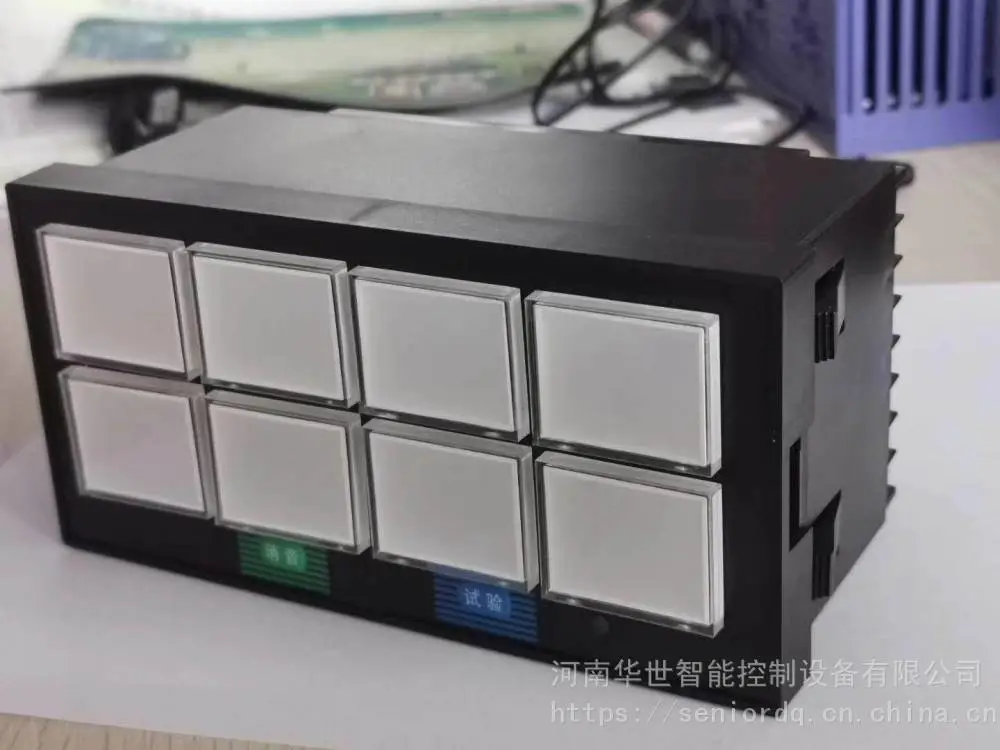

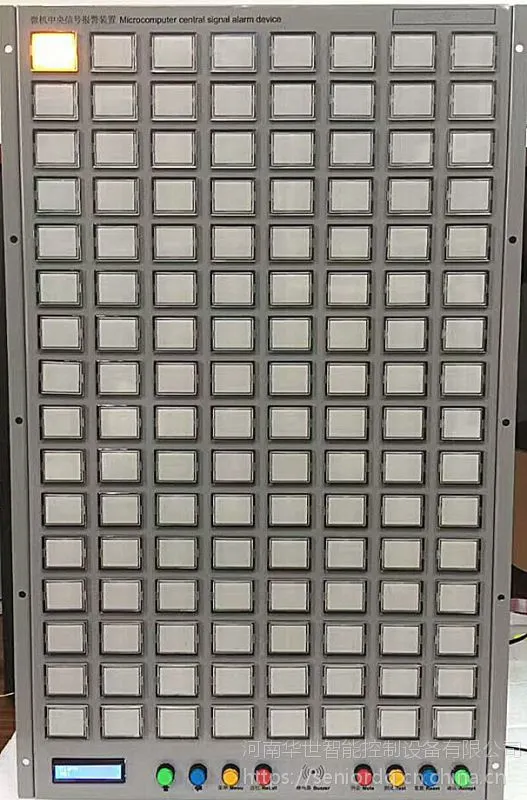

 微机信号保护装置HS-MFA-64D

 主要产品：系列电力监控仪及电力网络仪表、系列多功能数显表、开关柜智能操控测显装置、系列电动机智能保护装置及马达保护器、电量变送器、系列智能I/O模块、智能变配电及智能配电监控保护系列、系列数显表、数字式板表、P嵌入式数显表、互感器等。

微机信号保护装置HS-MFA集国内外同类产品优点于一体，微机化，数字化技术的采用，使其具有可靠性高、抗干扰能力强、操作简单、安装方便、维护量小等特点；具备对报警信号的追忆、记忆信号的掉电保护、报警方式的双音双色、报警音响的自动消音等特殊功能。装置控制部分由微处理器、程序存储器、数据存储器、输入输出接口等组成微机专用系统。显示部分（光字牌）采用新型固体平面管（冷光源），连续工作寿命超过十万小时。广泛应用于电力、石油、化工、冶炼、轻工、煤炭等行业。

 微机信号保护装置XJ-MFA-64D 主要规格型号

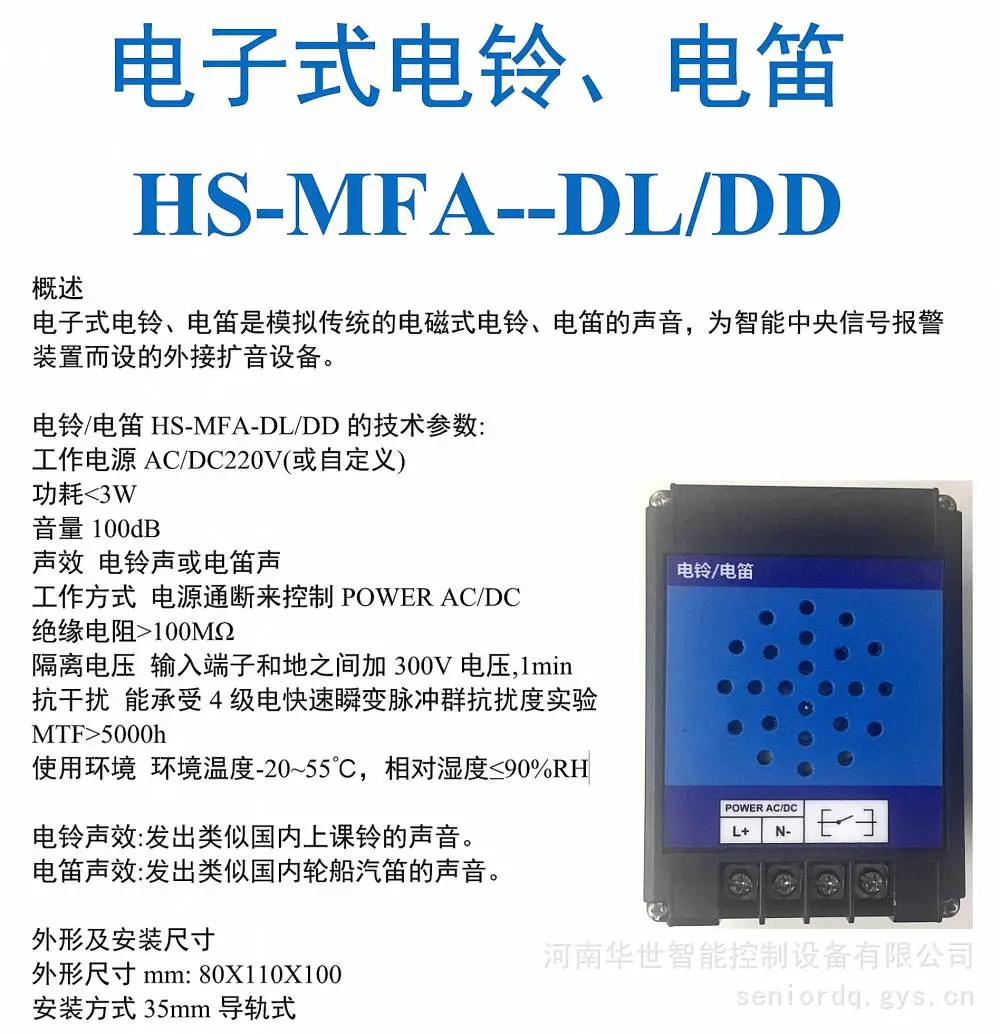

HS-MFA-32D(64D)  全功能微机信号装置;HS-MFA-32GJ（64GJ）带同步节点输出报警装置;XX-ES-09 电子音响; HS-MFA-08D八回路信号装置;HS-MFA-01D 单回路报警器

  微机信号保护装置HS-MFA-64D 系列工作电源：    AC220V±10%, DC220V±10%,  DC110V±10%

?  信号容量：    8－192个通道?  输入信号方式: 常开或常闭无源接点，接点电压为0V?  报警输出： 光字牌采用DC24V，报警音响选用XX-ES-09电子音响?  功   耗：   ≤100W?  环境温度: －10℃--60℃?  环境湿度: ≤80%

 微机信号保护装置HS-MFA-64D 系列 功能特点

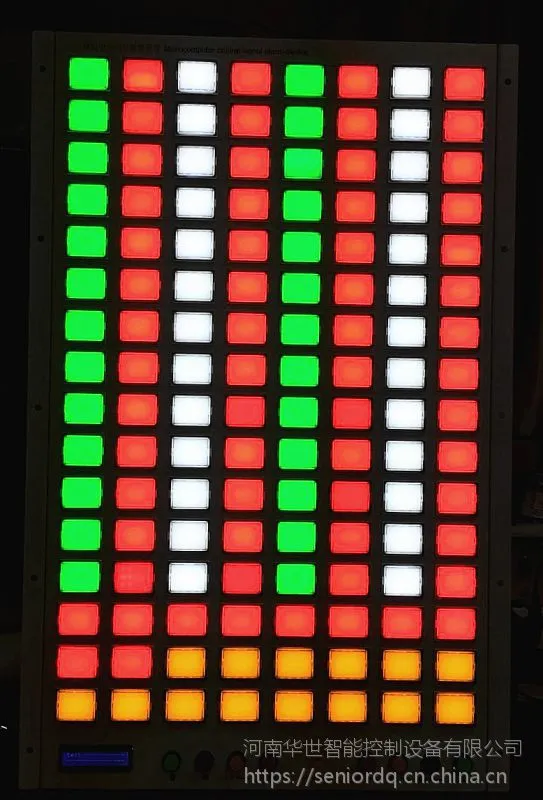

双音双色 光字牌的两种颜色可分别对应两种报警音响，从视觉、听觉上可明显区别事故与预告信号，音响由软件设定，规定音响（一）对应红色光字牌，音响（二）对应绿色光字牌。

自动确认 信号报警若不按确认键，可自动确认，光字牌由闪光转平光、音响停止，时间由软件设定。在试验状态下确认功能不起作用。

追忆功能 报警信号可追忆，按下追忆键，已报警的信号按其报警先后顺序在光字牌上逐个闪亮，最多可记忆1000个信号.

清除功能 若需清除报警器内记忆信号，操作清除键即可。

掉电保护功能 报警器若在使用过程中断电，记忆信号可保存100年。

空节点输出功能（GJ系列具备）

报警器在一路输入对应一路输出的同时，又对应输出一路空节点。

具有RS485接口,波特率为9600,允许多达16台报警器联网,向上位机传送数据,传输距离1.2Km

报警器的所有输入部分及RS485接口均与主机光电隔离,安全性,可靠性大大增强,信号接线端子安装简便,可靠性高.

微机信号保护装置HS-MFA-64D系列
