ZW32M-12型户外高压智能真空断路器(以下简称断路器)是三相交流50Hz，适用于额定电压为7.2～12kV的户外高压开关设备。断路器符合国标GB1984《高压交流断路器》及专业标准JB3855《3.6～40.5kV户外交流高压真空断路器》和相关的IEC标准。常供工矿企业、发电厂以及变电站作电气设备的控制和保护之用，并适用于频繁操作的场所。断路器具有多次开断和快速重合闸的能力。

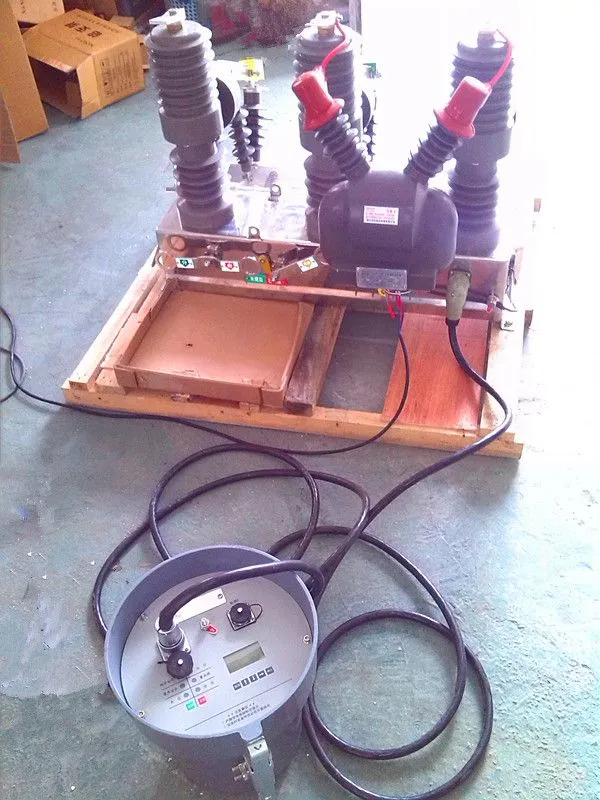

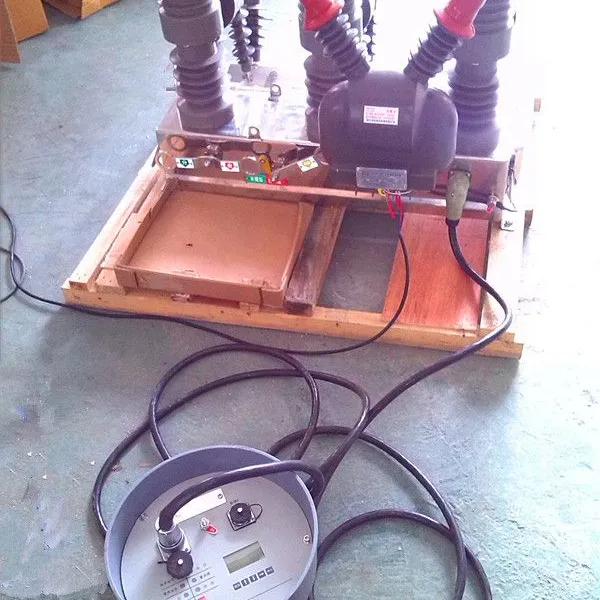

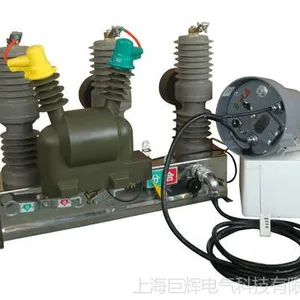

ZW32M-12型户外高压智能真空断路器，是我公司自主研发的一种综合保护户外智能开关。它主要由真空断路器本体和控制器的及外置电压互感器三大部分组成，三者通过航空插座及户外密封电缆进行电气连接，具有故障检测功能，保护控制功能和通讯功能，能可靠判断、检测开关进、出线侧的毫安级零序电流及相间短路故障电流，实现自动切除单相接地故障和相间短路故障。 断路器采用永磁操动机构，断路器机械寿命为3万次,3万次之内无需检修、调整，实现了高可靠，长寿命。

—zw32永磁高压真空断路器 性能特点：该型产品采用永磁操作机构进行操作；由于永磁操作机构由永磁体提供保持力，使开关保持在分合闸位置，其机械零件数量少、机械传动链短，从而大大提高了开关的可靠性和机械寿命。

二、断路器型号、名称及含义

Z  W  32   M  –  12 / 630 – 20

Z:真空断路器  W:户外  32:产品设计序号   M为永磁机构或Y    12:额定电压(kV)  630：额定电流(A)  20：额定短路开断电流（kA）

三、使用环境条件

a) 环境温度不高于 + 45 ℃，不低于 – 30 ℃；

   b) 空气相对湿度：日平均值不大于95%，月平均值不大于90%；

  饱和蒸汽压：日平均值不大于2.2×10-3 MPa，月平均值不大于1.8×10-3 MPa；

  在高湿度期温度急降时，可能凝露；

   c) 海拔高度不超过 1000 米；

   d) 地震烈度不超过8级；

   e) 无火灾、爆炸、严重污秽、化学腐蚀以及剧烈震动的场所。

客户如有其它特殊要求，可在订货时提出，我公司可给予满足。

四、主要技术参数

4．1断路器主要技术参数，见下表微产品

序号  参数名称  单位  数据   1  额定电压  kV  12   2  额定绝缘水平  1min工频耐压  kV  42(极间，对地)；48（断口）   额定雷电冲击耐压  kV  75(极间，对地)；85（断口）   3  额定电流  A  630   4  额定短路开断电流  kA  20   5  额定短路关合电流（峰值）  kA  50   6  额定短路开断次数  次  30   7  额定热稳定时间  s  4   9  机械寿命  次  30000   10  额定操作电压辅助回路额定电压  V  220   11  额定操作顺序  A  分-0.3s-合分-180s-合分   12  重量  KG  130

4.2      断路器机械特性参数，见下表

4.3

序号  参数名称  单位  数据   1  触头开距 mm  9±1   2  接触行程 mm  2±0.5   3  三相合分闸同期性 ms  ≤2   4  合闸触头弹跳时间 ms  ≤2   6  额定短路开断电流 kA  20   7  合闸触头接触压力 N  2000   8  平均分闸速度 m/s  1±0.2   9  平均合闸速度 m/s  0.6±0.2   10  分闸时间 ms  ≤50   11  合闸时间 ms  ≤75   12  每相主回路电阻 μΩ  ≤80   13  动、静触头允许磨损厚度 mm微产品微产品微产品  ≤3
