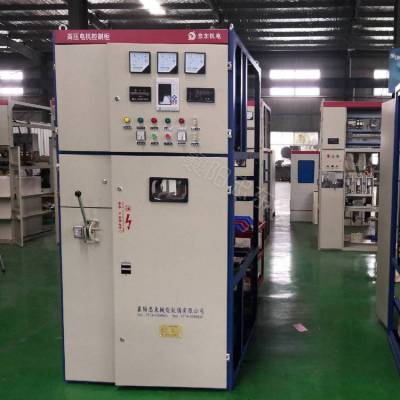

XGN2-10高压固定式开关柜

一、概述

XGN2-10高压固定式开关柜用于3、6、10KV三相交流50HZ系统中作为接受和分配电能之用的户内成套配电设备。具有对电路控制保护和监测等功能。其母线系统为单母线及单母线带旁路母线，并可派生出双母线结构。

本开关柜符合 标准GB3906《3－35KV交流金属封闭开关设备》及IEC298标准的要求，并具有一套完善的***、功能***、结构简单、操作方便的机械式防误闭锁装置，简便而***达到两部提出的“五防”闭锁功能的要求。

开关柜主开关采用SN10型系列少油断路器及ZN28A户型系列真空断路器。断路器配用CD10系列电磁操动机构或CT8弹簧操动机构；真空断路也可配用CD17系列电磁操动机构、或CT119弹簧操动机构。隔离开关采用GN30旋转式隔离开关系列产品。

二、环境条件

环境温度：上限十40℃，下限－25℃；

海拔高度不超过1000m；

相对湿度：日平均值不大于95％；月平均值不大于90％；

饱和蒸汽压：日平均值不大于2.2Kpa；月平均值不大于1.8Kpa；

地震烈度不超过8度；

没有火灾、爆炸危险、严重污秽、化学腐蚀及剧烈振动的场所；

在使用环境不能满足上述条件时，产品也可采取抗湿热、防腐蚀等技术手段来适应***环境。

三、结构简介

XGN2-10高压固定式开关柜为金属封闭式结构，柜体骨架由角钢焊接而成，柜内分为断路器室、母线室、电缆室、哇益重等，室与室之间用钢板隔开。

四、型号说明

（略）详情请见说明书

五、技术参数

（略）详情请见说明书

六、内部结构

（略）详情请见说明书

七、订货须知

一次回路方案的系统图、柜体排列图

二次回路接线原理图，端子排列图，如端子无排列图时按制造厂规定提供

柜内电器元件的型号、规格及数量表

母线的材质及规格，否则按制造厂标准提供

如有母线桥，应提供跨距尺寸

需方要求提供水平母排，则必须在合同中指明

需要附件、备件时，应提出其型号规格和数量

开关柜使用在特殊环境条件时应在订货时提出
