REXROTH放大板VT-MSPA2-20/A5/000/000 R901439037，上海韦米机电设备有限公司主营产品，销售热线：13524123009；联系人：雷青；产品实拍图片，原厂原装正品，现货库存，价格实惠；热诚欢迎新老客户咨询购买！

力士乐REXROTH用于不带电气位置反馈的比例阀的阀放大器

VT-MSPA

R901439034 VT-MSPA1-20/A5/000/000

R901439037 VT-MSPA2-20/A5/000/000

R901439037 VT-MSPA2-21/A5/000/000

R901439038 VT-MSPA2-21/F5/000/000

组件系列 2X

适用于控制不带电气位置反馈的比例阀和泵控制件

多种力士乐工业液压阀门可供选择

设备中所存储阀门的特性曲线

通过按钮优化阀门

控制值输入 0 ... ±10 V 或 4 ... 20 mA

工作电压的反向极性保护

斜坡发生器上斜坡和下斜坡可以单独调节

零电位设置

控制值调节

特性曲线发生器

定时功率输出级

防短路输出

LED 状态显示

测量插口适用于：实际电流值、内部电流控制/设置

所有阀门参数可调节

一般信息

这些放大器模块适于装配在礼帽式导轨上。通过 3 个张力弹簧插头建立电气连接。电源电压为 24 VDC。

供电设备

内部供电设备随附了接通电流限制器以防止出现电流峰值。此外，还集成了反向极性保护功能。

控制值，控制值加法器

"内部控制值" 包括：

"外部控制值"，连接在差分放大器 (2) 的输入处

零位偏移，标准设置中的 "Z/B" 可调节

在压力阀中，正控制值会使阀门处的压力增加。

对于 4W...1) 型号阀门，下列内容适用：

通过线圈 B，0 - +10 V 或 12 - 20 mA 的控制值使阀中流体从 P 流向 A，从 B 流向 T。

通过线圈 A，0 - -10 V 或 12 - 4 mA 的控制值使阀中流体从 P 流向 B，从 A 流向 T。在专家设置中，控制值极性变化是可能的 [5]（请参阅操作说明 30232-B）。

在正常运行时，可以在 "V" 测量插口处测量 "内部控制值"。

斜坡

斜坡限制控制值的倾斜。

您可以在一个斜坡所有斜坡均为一个时间，默认值）和 4Q/2Q 斜坡（斜坡的时间不同）之间选择。4Q/2Q 斜坡时间在专家设置中设置。特性曲线发生器不影响斜坡时间。

控制值衰减器 "G"

利用控制值衰减器可以降低控制值。

特性曲线发生器

在特性曲线发生器中，预设阀门特性曲线可以调整到实际液压和控制技术条件。

可以在专家设置中调节以下内容：

先导电流 "B"

阶跃 "S"

大电流 "G"（VT-MSPA2 可分别用于 A 和 B）

电流控制器

将对线圈电流进行记录，并在电流控制器中将其与控制值进行比较，然后补偿差异。

时钟发生器

时钟发生器会产生输出级的时钟频率 "f"。使用力士乐阀门，时钟频率有时随控制值和/或工作电压而变化。

功率输出级

电流输出级产生比例阀的定时线圈电流。线圈电流被限制为

每次输出的大允许电流，具体取决于设定阀门。输出级为防短路设计。如出现内部干扰信号或启用缺失时，输出级将关闭。

数字输入

输入 DI 可设置到四个不同的功能：

1. 启用（出厂设置）

2.VT-MSPA1 1) 不带功能

2.VT-MSPA2 控制值极性变化

3.斜坡开/关

4.单个或相位斜坡

数字输出

若无电缆中断、内部错误，且 UB ≥ UB 小，则设备会通知准备就绪。

阀门类型 4WRPH6…SO855，开关位置 0-5：

控制值 ±10 V

数字输入端 2，控制值极性变化

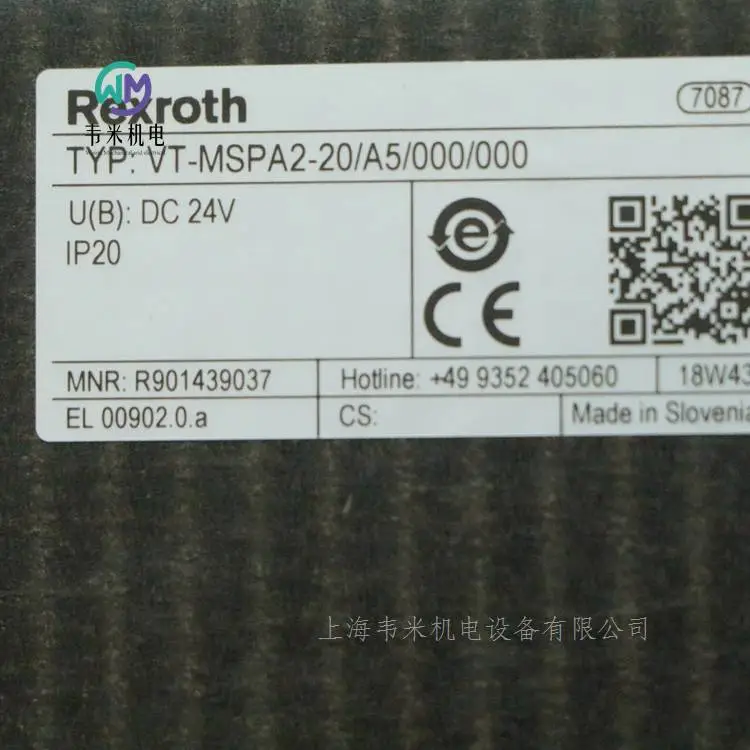

REXROTH放大板VT-MSPA2-20/A5/000/000 R901439037
