TB352-U
接线端子板TB352-U
1 基本说明
TB352-U为16路热电偶输入端子板，可供2块不冗余的FW352（B）卡使用。端子板上有冷端补偿电路，可对冷端温度进行补偿。
2 使用说明
2.1 端子板外观图

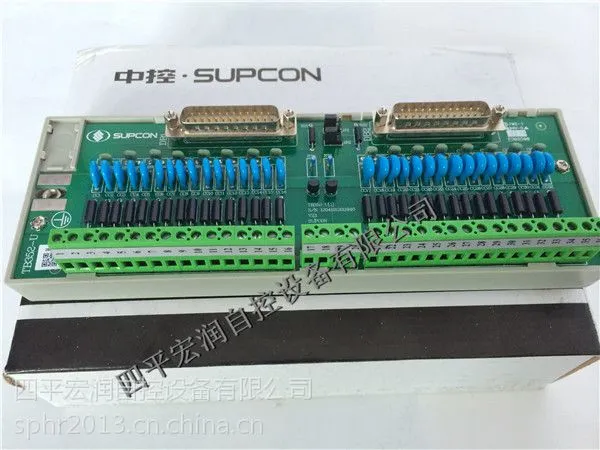

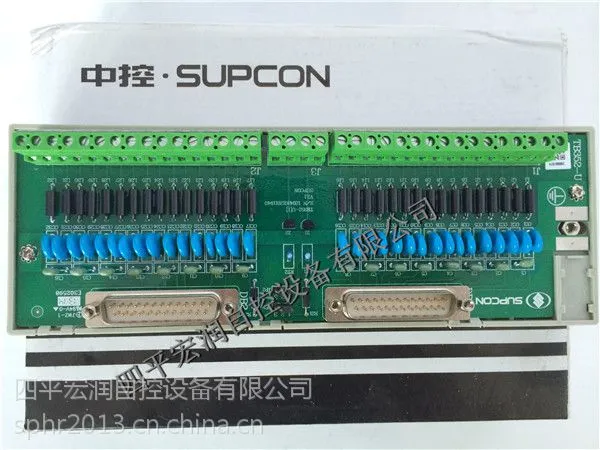

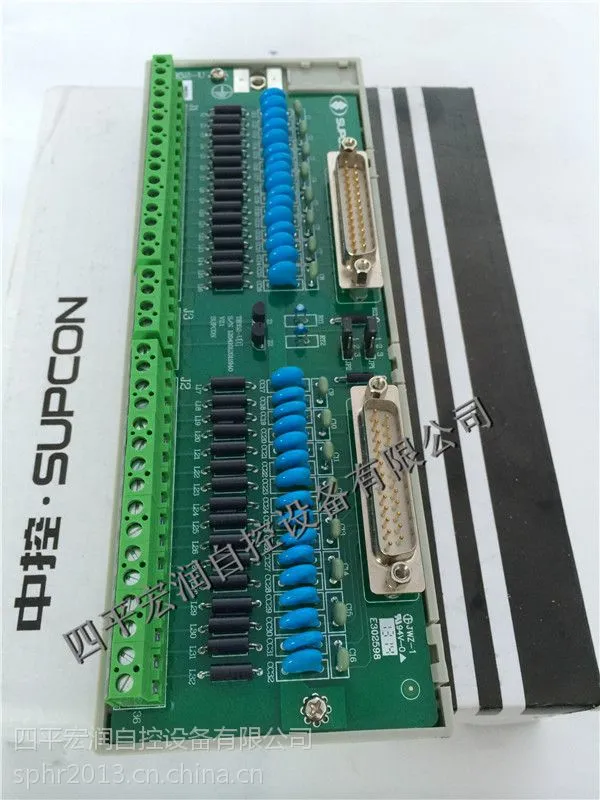

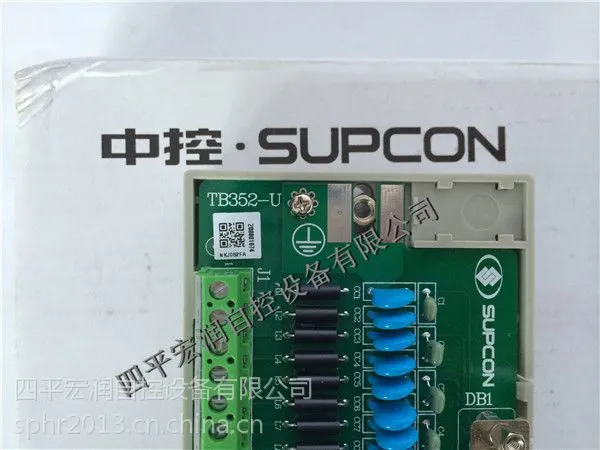

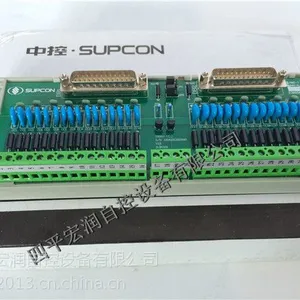

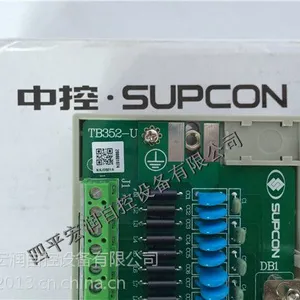

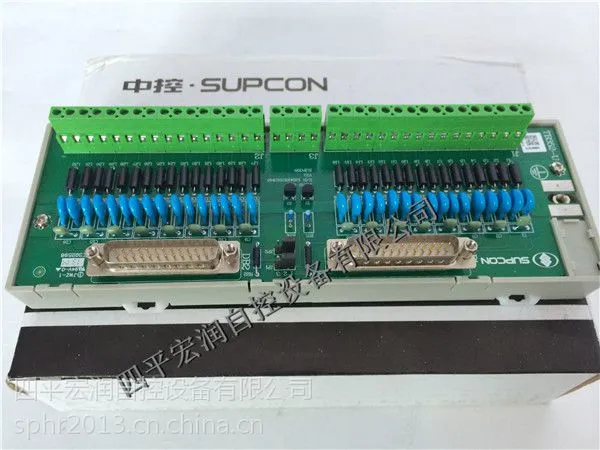

TB352-U端子板结构外形如图2-1所示。
端子板尺寸：218mm×75mm 。
图2-1 TB352-U端子板结构外形图
2.2 接插件说明
TB352-U端子板接插件说明如表2-1所示。
表2-1 TB352-U端子板接插件说明
标号 | 说 明 |
DB1 | 块卡信号连线插座 |
DB2 | ***块卡信号连线插座 |
J1 | 1 号卡接线端子 |
J2 | 2 号卡接线端子 |
J3 | 冷端补偿接线端子 |
JP1、JP2 | 补偿方式选择功能跳线 |
PGND | 为卡件屏蔽地，通过汇流条，良好接入大地 |
2.3 跳线
2.3.1 跳线说明
TB352-U端子板跳线说明如表2-2所示。
表2-2 TB352-U端子板跳线说明
标号 | 说 明 | 使 用 |
JP1 | 一号卡冷端补偿方式选择 | 跳1-2：端子板上热敏电阻补偿； 跳2-3：外接精密电阻补偿 |
JP2 | 二号卡冷端补偿方式选择 | 跳1-2：端子板上热敏电阻补偿； 跳2-3：外接精密电阻补偿 |
2.3.2 跳线举例
图2-2所示为2块FW352（B）卡均采用板上热敏电阻补偿方式时的跳线设置。
图2-2 两块FW352（B）卡均采用板上热敏电阻补偿方式时的跳线设置
2.5 端子定义及接线
TB352-U接线端子说明如表2-3所示。端子号为1~16的接线端子连接块卡的信号线；端子号为21~36的接线端子连接***块卡的信号线。端子板提供冷端电阻采样功能，可以选择板上热敏电阻或外接精密电阻进行冷端补偿。外接精密电阻功能用于冷端采样电路的调试，接线端子为ROUT1、ROUT2（供一号卡调试）和ROUT3、ROUT4（供2号卡调试）。
我公司长期供应浙江中控/浙大中控卡件及配件： JX-300XP系统：XP211，XP221，XP24X，P233，XP251-1，XP251 ，XP313，XP313I，XP314,XP 314I ，XP316，XP316I，XP322，XP362B，XP363B，XP369B，XP422，XP248，XP244，XP520，XP520R，XP562-GPR，XP562-GPRU，XP563-GPRHU，XP563-GPRLU，XP563-220VU，XP527，XP521，XP526，XP000，XP239-DP，TB239-DP，OP023，OP023(PCIE)，OP023-C，PW021 ,TB253，SUP-2118M，PRO111，PRO135； JX-300X系统：SP211，SP221，SP24X，SP233，SP251-1，SP251，SP313，SP314，SP316，SP322，SP362，SP363，P369，SP422，SP248，SP244，XP520，XP520R，XP562-GPR，XP562-GPRU，XP563-GPRHU，XP563-GPRLU，SP244/RS232，SP244/RS485，SP239-DP，TB239-DP，XP000，SP111，SP135； ECS-100系统：FW211，FW221，FW24X，FW233，FW252-03，FW252-04，FW252，FW351B,FW351H，FW352B，FW353B，FW366B，FW367B，FW368B，FW372B,FW372H，TB351-IU，TB351-IRU，TB351-VU，TB351-VRU，TB352-U，TB352-RU，TB353-U，TB353-RU，TB366-48VU，TB366-DU，TB366-220VU，TB366-GPRU，TB366-GPRHU，TB366-NPNU，TB366-DRU，TB367R-GPR，TB367-GPRPU，TB367-DU，TB367-DRU，TB367-GPRU等卡件，欢迎选购。
