| 加工定制：是 | 品牌：OMRON/欧姆龙 | 型号：P6B-Y1 |
| 产品认证：ul |
现货欧姆龙OMRON终端继电器P6B-Y1全新原装正品
宽31×高35×进深68mm。与PYF尺寸相同。
单独接点、单独线圈。
用短路棒（另售） 简单连接共用端子。 而且还可以共用连接临近的终端。
端子盖可防止触电事故。
备有内置继电器型和功率MOS FET继电器型，品种齐备。
带动作指示LED。
内置线圈浪涌吸收用二极管。
DIN导轨安装、螺钉安装共用。
附带继电器的拆卸工具。
标准产品获得UL、CSA、VDE标准认证产品 （VDE认证品***G6D-F4B）。
本体
| 区別 | 接点构成 | 型号 | 额定电压 (V) |
|---|---|---|---|
| 继电器输出 | 1a×4 | G6D-F4B | DC12 |
| DC24 | |||
| 功率MOS FET继电器输出 | G3DZ-F4B | DC12 | |
| DC24 |
选装件（另售）
连接插座（可单件销售）
| 型号 | 额定电压 (V) |
|---|---|
| P6DF-F4B | DC12 |
| DC24 |
注1. 连接插座P6DF-F4B的单件， 尚未取得***认证。
2. 为附带罩盖产品。
短路棒
| 适用的终端继电器型号 | 型号 | |
|---|---|---|
| G6D-F4B | G6D-4-SB | |
| G3DZ-F4B | ||
更换用继电器
| 适用的终端继电器型号 | 型号 | 额定电压 (V) |
|---|---|---|
| G6D-F4B | G6D-1A-ASI | DC12 |
| DC24 | ||
| G3DZ-F4B | G3DZ-2R6PL | DC12 |
| DC24 |
额定规格
继电器规格
操作线圈（单个G6D继电器）
| 额定电压 (V) | 额定电流 (mA) | 线圈电阻 (Ω) | 动作电压 (V) | 复位电压 (V) | 容许 电压 (V) | 功耗 (mW) | |
|---|---|---|---|---|---|---|---|
| DC | 12 | 18.7 | 720 | 70%以下 * | 10%以上 | 1.3 | 约200 |
| 24 | 10.5 | 2880 | |||||
注1. 额定电流、线圈电阻的值是指， 线圈温度为+23℃时的值， 公差为±10%。
2. 动作特性指的是线圈温度为+23℃时的值。
3. 容许电压是指， 继电器线圈操作电源的电压容许变化范围内的值。 不是连续容许。
4. 额定电流包含终端的LED电流。
* 但***上下反向安装时为75%以下。
开关部（单个G6D继电器）
| 负载 | 电阻负载(cosφ＝1) |
|---|---|
| 额定负载 | AC250V 3A、DC30V 3A |
| 额定通电电流 | *** |
| 接点电压的值 | AC250V、DC30V |
| 接点电流的值 | *** |
| 开关容量值(参考值) | 1,250VA、150W |
功率MOS FET继电器规格
输入（单个G3DZ功率MOS FET继电器）
| 额定电压 (V) | 使用电压 | 动作电压 电平 | 复位电 压电平 | 输入阻抗 | 额定电流 | |
|---|---|---|---|---|---|---|
| DC | 12 | DC9.6～14.4V | DC9.6V以下 | DC1V 以上 | 2kΩ±20% | 8.0mA±20% |
| 24 | DC19.2～28.8V | DC19.2V以下 | 4kΩ±20% | 8.2mA±20% | ||
注：额定电流包含终端的LED电流。
输出（单个G3DZ功率MOS FET继电器）
| 负载电压 | 负载电流 | 浪涌ON电流耐量 |
|---|---|---|
| AC3～264V DC3～125V | 100μ～0.3A | 6A (10ms) |
注：G3DZ上没有输出极性。
性能
| 型号 | G6D-F4B | |
|---|---|---|
| 继电器输出 | ||
| 接触电阻 *1 | 100mΩ以下 | |
| 动作时间 *2 | 10ms以下 | |
| 复位时间 *2 | 10ms以下 | |
| 绝缘电阻 | 1,000MΩ以上(DC500V兆欧表) | |
| 耐电压 | 线圈/接点之间 | AC2,000V 50/60Hz 1min |
| 同极接点间 | AC750V 50/60Hz 1min | |
| 耐冲击电压 (线圈/接点之间) | 4,000V(1.2×50μs) | |
| 振动 | 耐久 | 10～55～10Hz 单振幅0.75mm(双振幅1.5mm) |
| 误动作 | 10～55～10Hz 单振幅0.75mm(双振幅1.5mm) | |
| 冲击 | 耐久 | 500m/s2 |
| 误动作 | 100m/s2 | |
| 耐久性 | 机械 | 2,000万次以上(开关频率18,000次/h) |
| 电气 *2 | AC250V 3A(电阻负载)10万次以上 DC30V 3A(电阻负载)10万次以上 (开关频率1,800次/h) | |
| 故障率P水准(参考值 *3) | DC5V、10mA | |
| 使用环境温度、保管温度 | -25～+55℃(无结冰) | |
| 使用环境湿度 | 45～85%RH | |
| 质量 | 约65g | |
注：上述值为初始值。
*1. 测量条件： DC5V 1A
*2. 环境温度条件： +23℃
*3. 此值为开关频率120次/min时的值。
| 型号 | G3DZ-4B |
|---|---|
| 功率MOS FET继电器输出 | |
| 动作时间 | 10ms以下 |
| 复位时间 | 15ms以下 |
| 输出ON电阻 | 2.4Ω以下 |
| 开路时漏电流 | 10μA以下(DC125V时) |
| 绝缘电阻 | 100MΩ以上(DC500V兆欧表) |
| 输入输出间耐电压 | AC2,000V 50/60Hz 1min |
| 振动 | 10～55～10Hz 单振幅0.75mm(双振幅1.5mm) |
| 冲击 | 500m/s2 |
| 使用环境温度、保管温度 | -25～+55℃(无结冰) |
| 使用环境湿度 | 45～85%RH |
| 质量 | 约65g |

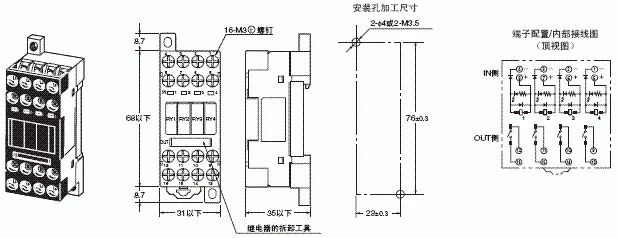

（单位：mm）
本体
G6D-F4B
G3DZ-F4B
注1. 输入端子有极性， 连接时请注意。
2. G6D-F4B/G3DZ-F4B都没有输出极性。
选装件（另售）
G6D-4-SB Short Bar
中文
| 样本名称 | 样本编号 | 下载 |
|---|---|---|
| G6D-F4B, G3DZ-F4B 产品样本（Web版） | - | 下载 [1229KB] |
