户外篮球场LED照明灯具及其布置方案相关参数及说明

天地同辉  专业 专注 运动场馆灯光专家

             选择专业的才是放心的

此文案所设计方案为深圳天地同辉根据实际情况设计应用，请勿盗用！！！！

方案一：社区球场照明方案

适用场所：小区，厂区，小学，社区球场，乡村球场

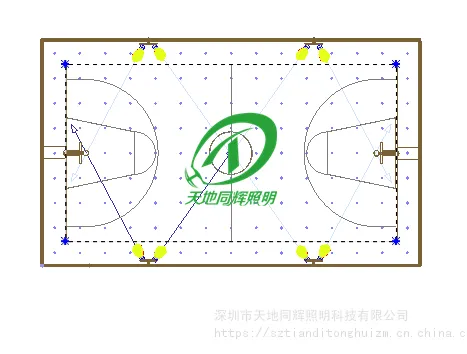

布置平面图：

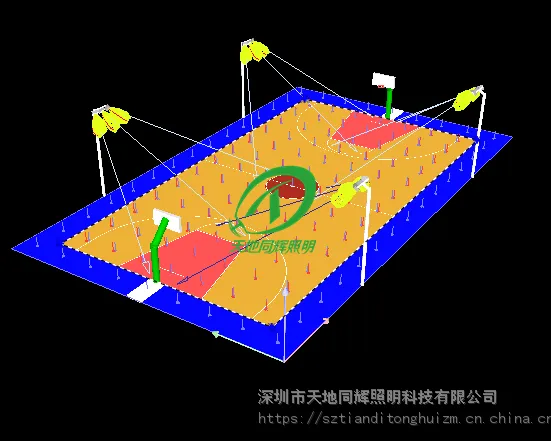

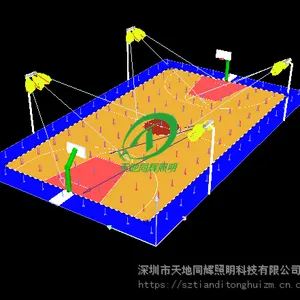

方案3D效果图：

方案说明：Q235钢材灯杆高度为6米，灯杆直径114毫米，光源为160WLED灯具（型号为FS-LT03系列）。灯杆高度为6米，灯杆直径114毫米，灯具对称分布于球场两侧能较好的***球场3分区的相关照明并兼顾整场的相关照明。

方案二：4杆12灯（少杆高亮度方案）：

适用：一般比赛球场；中学球场；收费型球场；体育中心；单位球场；国企球场等等

方案说明：全场共适用4套灯杆，共计12套灯具，光源为150WLED灯具（型号为TDH-TG系列）。Q235钢材灯杆高度为6米，灯杆直径114毫米，灯具对称分布于球场两侧能较好的***球场全区域的相关照明能进行相关比赛，在不增加灯杆的情况下限度的***球场的亮度。

方案三：户外标准球场比赛型方案

适用场所：中学球场；收费型球场；体育中心；单位球场；国企球场等等

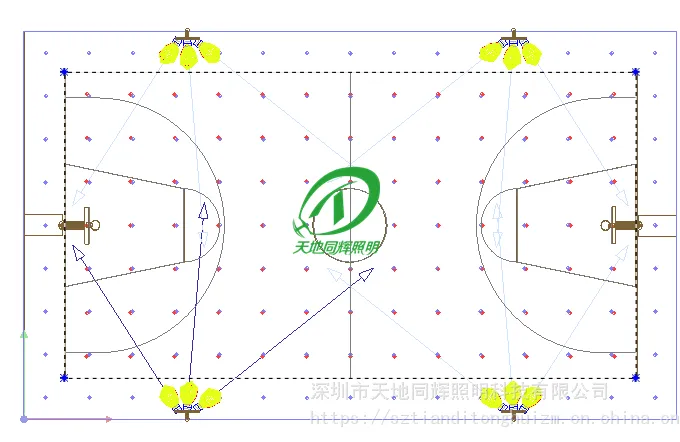

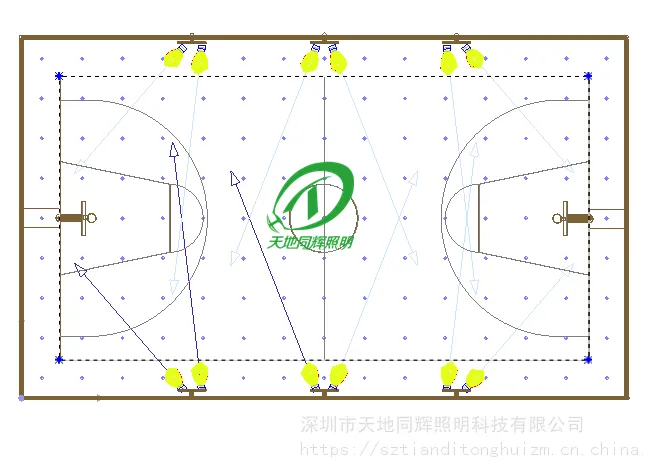

方案平面图：

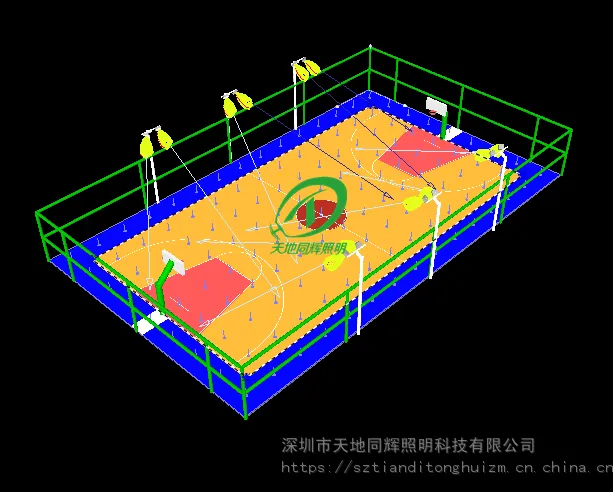

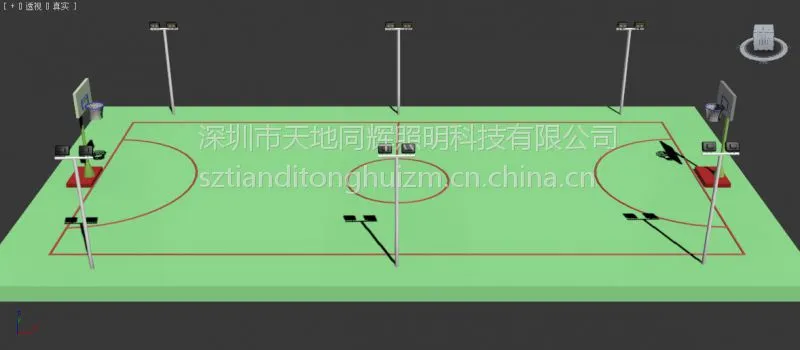

球场3D效果图：

方案说明：全场共适用6套灯杆，共计12套灯具，光源为160WLED灯具（型号为TDH-TG系列）。Q235钢材灯杆高度为6米，灯杆直径114毫米，厚度3MM；，灯具对称分布于球场两侧能较好的***球场全区域的相关照明能进行相关比赛。

方案四：并排球场安装方案

适用场所：中学球场；收费型球场；体育中心；单位球场；国企球场等等

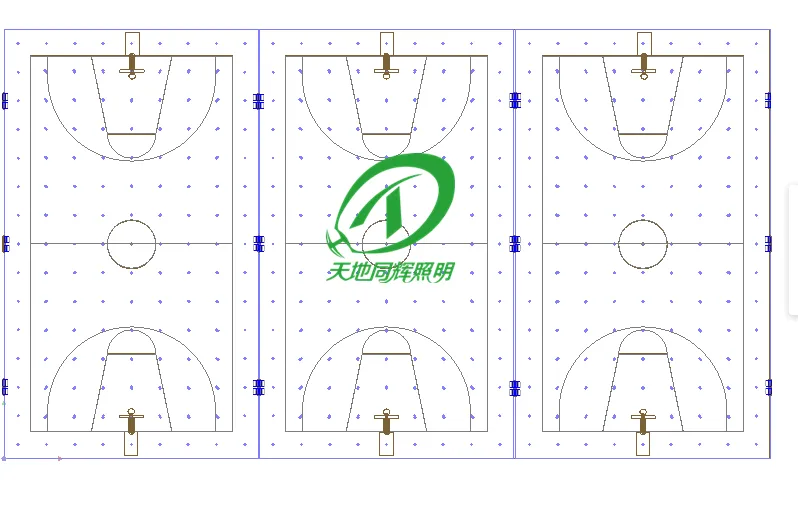

方案平面图：

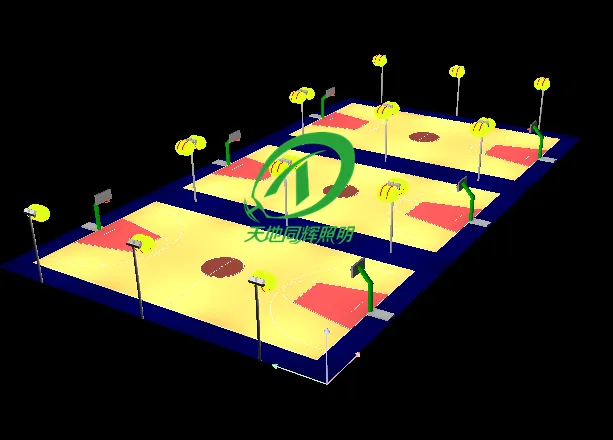

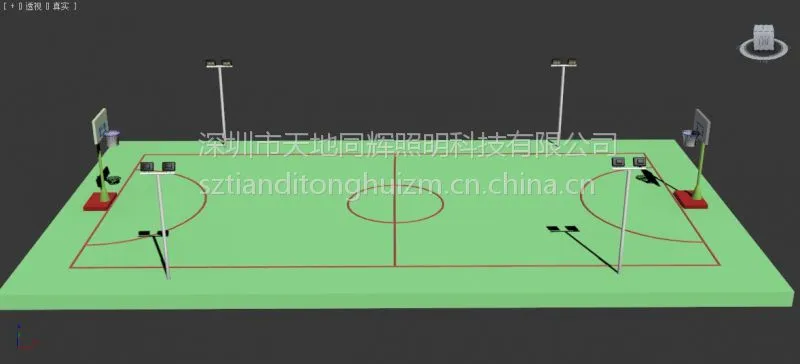

球场3D效果图

方案说明：全场共使用12套灯杆，共计24套灯具，光源为160WLED灯具（型号为TDH-TG系列）。Q235钢材灯杆高度为6米，灯杆直径140毫米，厚度3MM；灯具对称分布于球场两侧能较好的***球场全区域的相关照明能进行相关比赛。

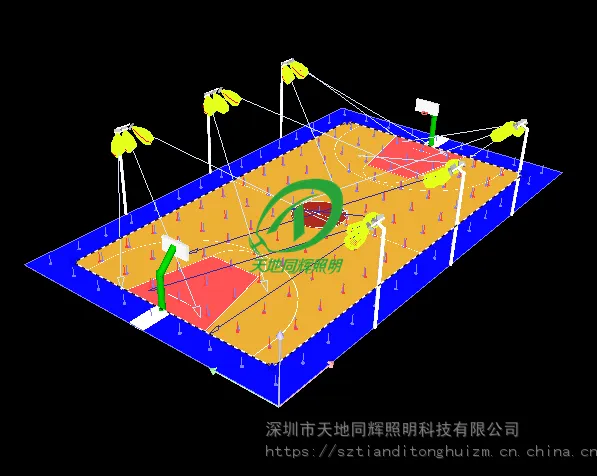

方案五：篮球场LED照明灯一场6杆18灯（户外高标准比赛方案）

适用：正规比赛型球场，国企球场，大学球场，收费型球场

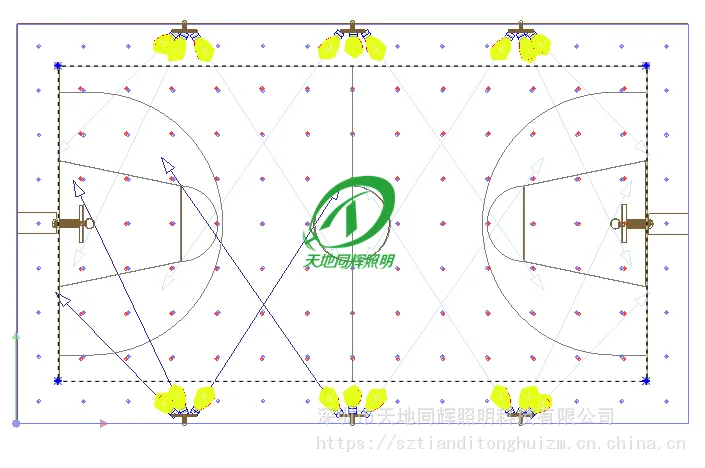

灯具布置平面图：

方案说明：全场共使用6套灯杆，共计18套灯具，光源为150WLED灯具（型号为TDH-TG系列）。Q235钢材灯杆高度为6米，灯杆直径140毫米，厚度3MM；灯具对称分布于球场两侧能很好的***球场全区域的相关照明能进行相关比赛。

本方案涉及其他配件及其参数：

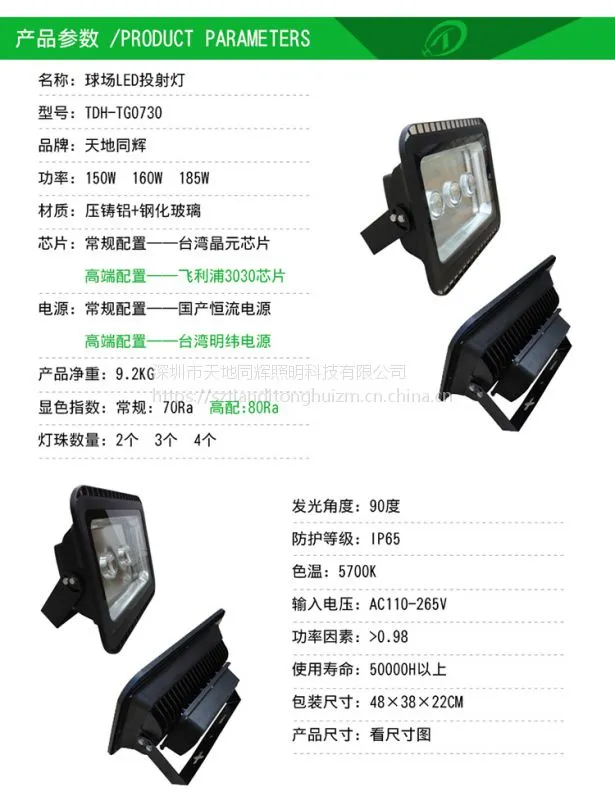

一：涉及灯具

名称：球场LED照明灯       名称：球场LED照明灯
品牌：天地同辉                        品牌：天地同辉

型号：TDH-TG0730                        型号：TDH-TG0731

功率：160w                              功率：160w

灯珠数量：2颗80w                      灯珠数量：2颗80w

发光角度：90度           发光角度：140度

防护等级：IP65                            防护等级：IP65

芯片：台湾晶元                           芯片：台湾晶元

电源：恒流驱动                            电源：恒流驱动

光通量：110-130lm/W                    光通量：110-130lm/W

色温：4000-6500k（可选）      色温：4000-6500k（可选）

尺寸：450x315x225mm                   尺寸：425x325x200mm

材质：压铸铝                               材质：压铸铝

功率因数：0.96                             功率因数：0.96

显色性：80Ra                              显色性：80Ra

重量：8.3kg                               重量：8.5kg

 注：以上两款灯具均可以做150、160W两个功率

二、配套地笼（接地法兰）：

6米114灯杆配套地笼：500x500x800mm

6米140灯杆配套地笼：800x800x1200mm

6米165灯杆配套地笼：800x800x1500mm（主要为6头球场灯）

我司建议：地笼为确保灯具安全的必要配件，请根据场地的具体情况和灯具的具体情况选择灯杆、灯光以及配件，如您的安装场所为沙地、河堤、台风高发区或者软基地域请在订购时告知业务人员以便我们做好配套设施确保灯具的安全！

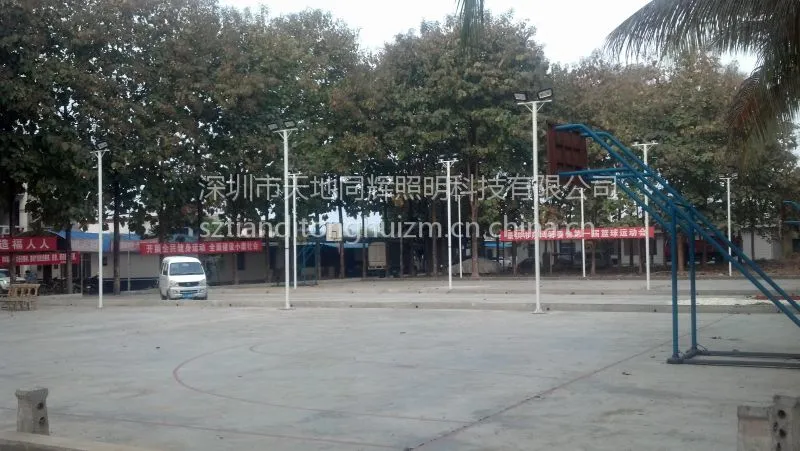

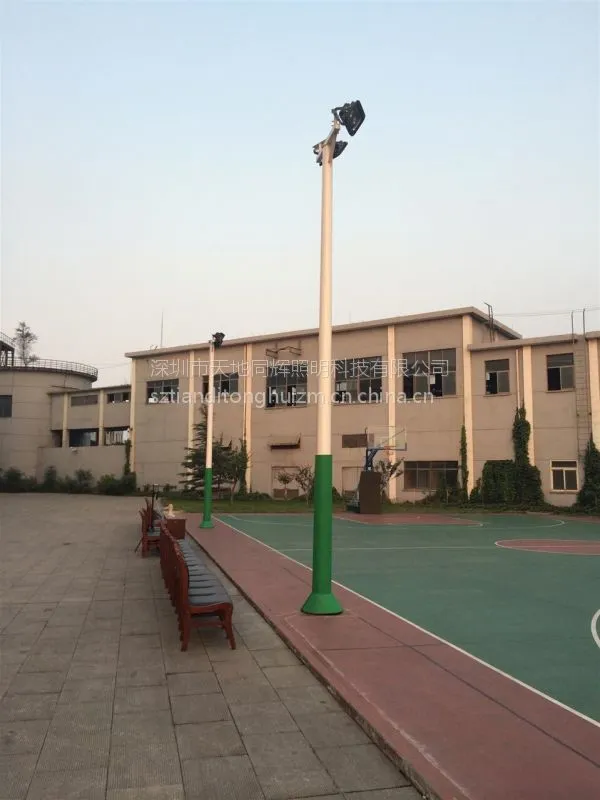

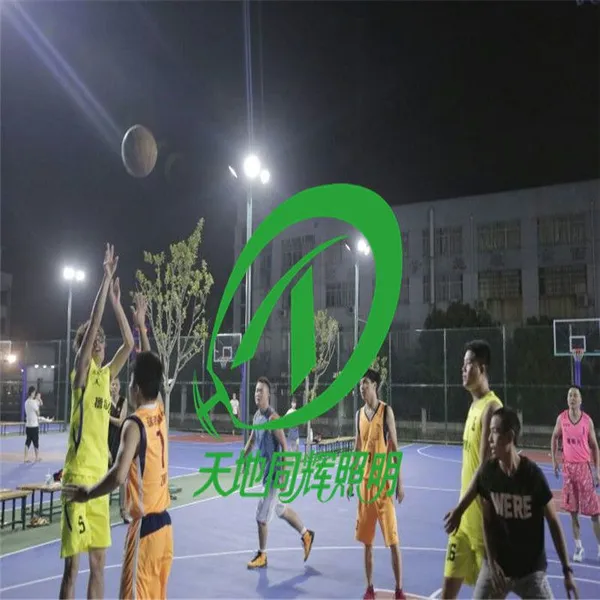

部分成功应用案例：

湖北咸宁市民广场室外篮球场

云南景洪市***东风农场室外篮球场
