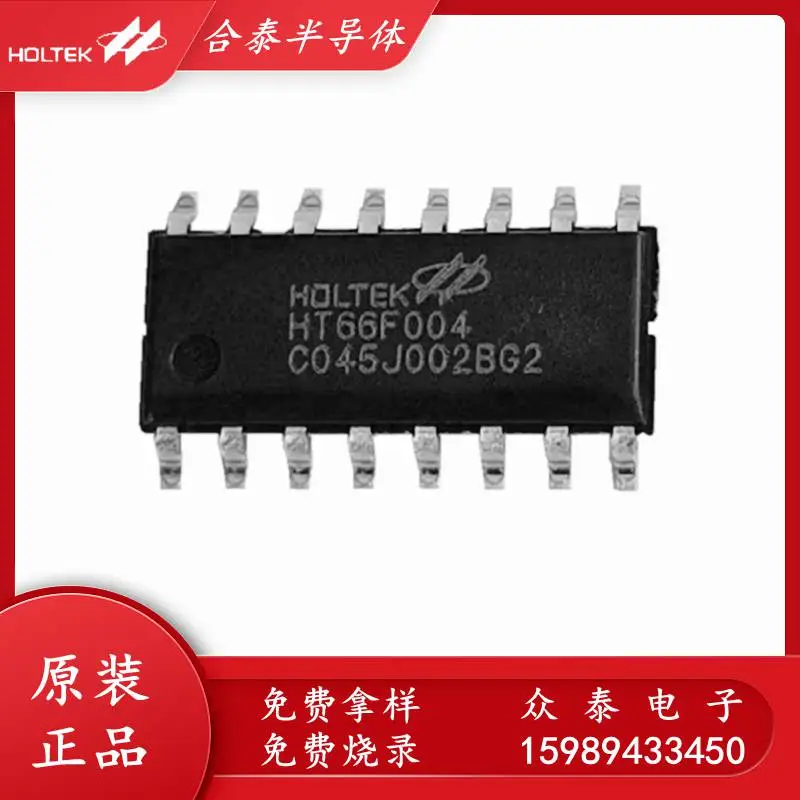

HT66F002/HT66F0025/HT66F003/HT66F004

内置 EEPROM 经济 A/D 型 Flash 单片机

该系列单片机是 8 位具有高性能精简指令集的 Flash 单片机。具有一系列功能和特性，其 Flash 存储器可多次编程的特性给用户提供了较大地方便。存储器方面，还包含了一个 RAM 数据存储器和一个可用于存储序号、校准数据等非易失性数据的 True EEPROM 存储器。

在模拟特性方面，这款单片机包含一个多通道 12 位 A/D 转换器 . 还带有多个使用灵活的定时器模块，可提供定时功能、脉冲产生功能、PWM 产生功能、捕捉输入及比较匹配输出功能。内部看门狗定时器和低电压复位等内部保护特性，外加***的抗干扰和 ESD 保护性能，确保单片机在恶劣的电磁干扰环境下可靠地运行。

该系列单片机提供了高速和低速振荡器功能选项，且内建完整的系统振荡器，无需外围元器件。其在不同工作模式之间动态切换的能力，为用户提供了一个优化单片机操作和减少功耗的手段。

外加时基功能、I/O 使用灵活等其它特性，使这款单片机可以广泛应用于各种产品中，例如电子仪器测量、环境监测、手持式测量工具、家庭应用、电子控制工具、马达控制等方面。

Features

CPU 特性

• 工作电压：
  ? fSYS=8MHz：2.2V ~ 5.5V

• VDD=5V，系统时钟为 8MHz 时，指令周期为 0. 5μs

• 提供暂停和唤醒功能，以降低功耗

• 振荡器类型：
  ? 内部高速 RC – HIRC
  ? 内部低速 32kHz RC – LIRC

• 內建集成的振荡器，无需外部元件

• 多种工作模式：正常、低速、空闲和休眠

• 所有指令都可在 1 或 2 个指令周期内完成

• 查表指令

• 61 条指令

• 多达 4 层堆栈

• 位操作指令

周边特性

• Flash程序存储器：1K×14/2K×14/2K×15

• RAM数据存储器：64×8/96×8

• True EEPROM 存储器：32×8

• 看门狗定时器功能

• 多达 18 个双向 I/O 口

• 4 个由软件控制的 SCOM口 1/2 bias LCD驱动 ( 仅 HT66F004)

• 多个引脚与外部中断口共用

• 多个定时器模块用于时间测量、捕捉输入、比较匹配输出、PWM 输出及单脉冲输出

• 双时基功能，可提供固定时间的中断信号

• 多通道 12-bit 分辨精度的A/D转换器

• 低电压复位功能

• Flash 程序存储器烧录可达10,000 次

• Flash 程序存储器数据可保存10 年以上

• True EEPROM 数据存储器烧录可达 100,000 次

• True EEPROM 数据存储器数据可保存 10 年以上

• 多种封装类型

•
