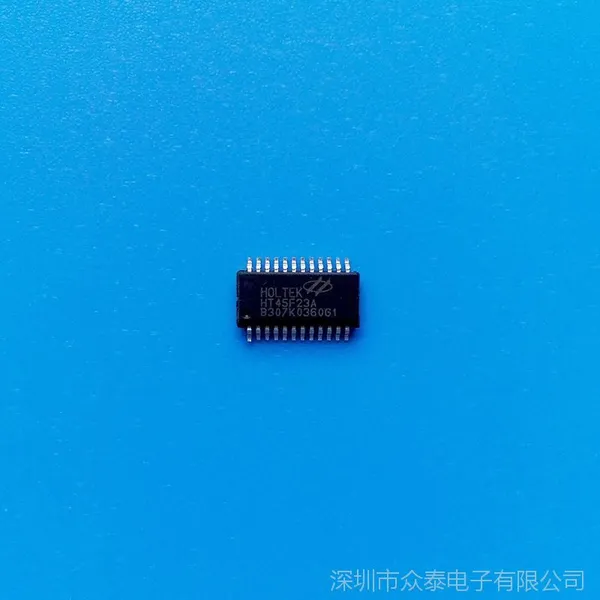

HT45F23A 24SSOP 合泰 内置运算放大器 & 比较器的Flash 单片机
 | HOLTEK推出HT45F23A Tinypower™ Flash MCU with OPA 08/20/2012 HOLTEK不断追求于MCU领域的***与精进，继已推出的多款Flash MCU后，正式推出***功耗的A/D型Flash MCU with OPAHT45F23A，HT45F23A主要提升Low noise OPA特性，其Input offset voltage为 ±1mV，不需使用软件来对OPA做校准动作。
HT45F23A符合工业上−40℃ ~ 85℃工作温度与高抗噪声之性能要求，并采用盛群Tinypower™架构技术，大幅降低微控制器耗电流。搭配ICP (In-Circuit Programming)技术方案，可轻易实现成品韧体更新，搭载数据存储器(EEPROM)，可于生产过程或成品运作中储存相关调校参数与数据，且不因电源关闭而消失，可有效提高生产效能与产品弹性。
HT45F23A的快闪程序内存(Flash Program ROM)为2K Words，数据存储器EEPROM为64 Bytes、SRAM为128 Bytes、I/O 22端口、提供6通道12-bit的快速ADC，可于16个ADC Clock时间内，快速完成模拟至数字信号之转换，内建PWM 8-bit两组，两组OPA与两组比较器，OPA并具有PGA功能，可藉由软件设定1~56倍的放大倍数。
HT45F23A Oscillator模式除支持高频Crystal与ERC外，亦支持32768Hz Crystal模式，内建IRC 4种频率910K/2M/4M/8MHz，频率精度达到±2%(定温定压)，LVR 4段与LVD 8段电压设定功能，可供电源低电压检测及防止高噪声干扰时微控制器当机的情形发生，Buzzer与PFD功能可以产生警报声响，内建SPI/I2C接口与12-bit Audio DAC，可轻易的完成产品的语音功能。
封装型式提供16NSOP、20SSOP、24SSOP，搭配HT45F23A的***功耗、高抗噪声、高整合度功能与使用弹性，可使设计者达成产品***功耗、小体积、低成本、高效能、易生产的设计目标，诸如烟感器、气体侦测器、居家安防、绿色家电、手持产品、工业控制、消费性电子与汽车周边等。
HOLTEK同时提供软硬件功能齐全的发展系统HT-IDE3000 (Windows®-based)，包含有实时模拟 (In-Circuit-Emulator)、执行追踪分析、烧录器等功能，并提供各种应用指南，适合需要更快速并更有效率发展程序及除错的使用者进行产品开发。
|
| |
|
| Part No. | Internal
Clock | Input
Voltage | System
Clock | Program
Memory | Data
Memory | Data
EEPROM | I/O | Time
Base | Timer | RTC | A/D | D/A | PWN | PFD | OPA/
Comp. | Interface | Stack | Package | | 8-bit | 16-bit | | HT45F12 | 910kHz
2MHz
4MHz
8MHz | 2.2V~
5.5V | 400kHz~
8MHz or
32kHz | 1Kx15 | 64x8 | 32x8 | 18 | 2 | 1 | -- | -- | -- | -- | -- | v | 2 | -- | 4 | 16NSOP
20SSOP | | HT45F23A | 910kHz
2MHz
4MHz
8MHz | 2.2V~
5.5V | 400kHz~
8MHz or
32kHz | 2Kx15 | 128x8 | 64x8 | 22 | 2 | 1 | 1 | v | 12-bit
x6 | 12-bit
x1 | 8-bit
x2 | v | 2 | SPI/I2C | 6 | 16NSOP
20/24SSOP | | HT45F24A | 910kHz
2MHz
4MHz
8MHz | 2.2V~
5.5V | 400kHz~
8MHz or
32kHz | 4Kx16 | 192x8 | 64x8 | 26 | 2 | 1 | 1 | v | 12-bit
x8 | 12-bit
x1 | 8-bit
x2 | v | 2 | SPI/I2C | 6 | 20/24/28
SSOP | Note: The internal clock in the table is a fully integrated RC oscillator requiring no external components which can be used as system clock. |
|
|
HT45F23A -- 内置运算放大器 & 比较器的 8-bit Flash 单片机 概述 HT45F23A 是具有A/D 功能及HOLTEK 低功耗架构的8 位高性能精简指令集的 Flash 型单片机，专门为需要直接接模拟信号的应用产品所设计。HT45F23A 具 有更高的增益带宽，更适合较高频率的应用。 该单片机具有一系列功能和特性，其Flash 存储器可多次编程的特性给用户提 供了***的方便。存储器方面，还包含了一个RAM 数据存储器和一个可用于 存储序号、校准数据等非易失性数据的EEPROM 存储器。 在模拟特性方面，该单片机包含一个多通道12-bit A/D转换器、两路PWM输出、 两个运算放大器、两个比较器、一个内置2.4V 或3.3V LDO 电压调节器和一个 用于语音输出的12-bit D/A 转换器电路。内建完整的SPI 和I2C 功能，为设计 者提供了一个易与外部硬件通信的接口。内部看门狗定时器、低电压复位和低 电压检测等内部保护特性，外加***的抗干扰和ESD 保护性能，确保单片机在 恶劣的电磁干扰环境下可靠地运行。 该单片机内建完整的系统振荡器，无需外围元器件。提供了丰富的振荡器功能 选项，包括有HXT、LXT、ERC、HIRC 及LIRC。盛群半导体独特低功耗技术 也使这款单片机具有极低电流功耗的特性，该特性对于要求低功耗的电池电源 应用方面极为重要。秉承HOLTEK 单片机的一般特性，该单片机带有暂停和唤 醒功能，振荡器选项，可编程分频器等丰富的功能选项，只需使用极少的外部 元器件便可实现用户的需求。 外加时基功能、I/O 使用灵活等其它特性，使该单片机可以广泛应用于各种产 品中，例如电子测量仪器、环境监控、手持式测量工具、家庭应用、电子控制 工具、马达控制、家庭安全系统、烟感器以及其它方面。 CPU 特性 - 工作电压:
fSYS= 32.768kHz: 2.2V~5.5V
fSYS= 910kHz: 2.2V~5.5V
fSYS= 2MHz: 2.2V~5.5V
fSYS= 4MHz: 2.2V~5.5V
fSYS= 8MHz: 3.3V~5.5V - 低功耗架构（TinyPower技术）
- 提供暂停和唤醒功能，以降低功耗
- 振荡器类型:
-- 外部晶振 - HXT
--外部32.768kHz 晶振 - LXT
-- 外部RC - ERC
-- 内部RC - HIRC
-- 内部32kHz RC- LIRC - 多种工作模式：正常、低速、空闲和休眠components
- 内部集成32kHz，910kHz，2MHz，4MHz 和8MHz 振荡器，无需外接元件
- 提供外部系统时钟选择
- 所有指令都可在1 或2 个指令周期内完成
- 查表指令
- 61 或63 条指令
- 6 层堆栈
- 位操作指令
周边特性 - Flash程序存储: 2Kx15
- RAM 数据存储: 128x8
- EEPROM 存储器: 64x8
- EEPROM 存储器
- 多达22 个双向I/O 口
- 4 个软件控制SCOM 口1/2 bias LCD驱动
- 多个引脚与外部中断口共用
- 一个8-bit和一个16-bit具有溢出中断功能的可编程定时/计数器
- 双时基功能
- 串行接口模块 – SIM，用于SPI 或 I2C通信
- 两个比较器
- 两个运算放大器
- 运算放大器输出可连接到内部2 通道12-bit的A/D 转换器
- 6 通道12-bit的A/D 转换器
- 2 通道8-bit PWM
- 12-bit音频D/A 转换器输出
- PFD/Buzzer用于产生音频频率
- 内置2.4V/3.3V LDO
- 低电压复位功能
- 低电压检测功能
- 16-pin NSOP，20/24-pin SSOP 封装类型
| 技术相关信息 | - Data Sheet
- Revision History
- 封装信息
16-pin NSOP 封装
20-pin SSOP 封装
24-pin SSOP 封装 - 支持工具
- 应用范例
| 其它相关信息 | - 产品相关信息
HOLTEK推出HT45F23A TinypowerTMFlash MCU with OPA
|
|
|
