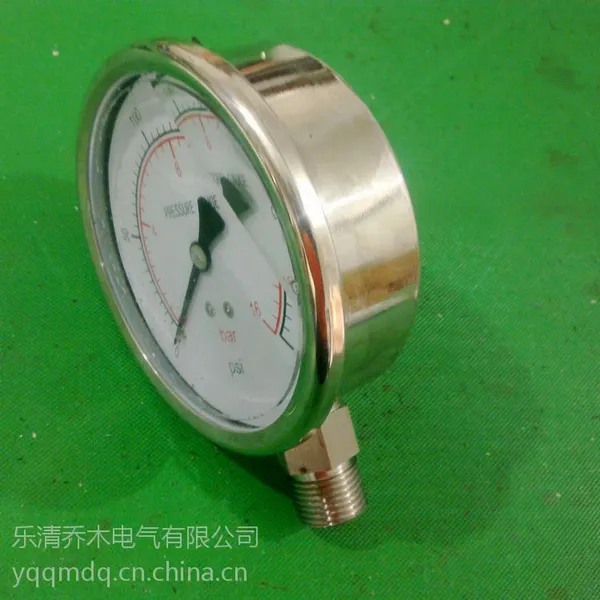

不锈钢耐震压力表

1.概述

不锈钢耐震压力表外壳与内部原件均采用不锈钢材质制成，在表体内充装硅油，使压力表的指针起到减震、抗震的作用。

不锈钢耐震压力表即有耐震压力表的耐震性能,又具有不锈钢压力表的耐腐蚀性能,不锈钢耐震压力表适用于工矿现场振动性较大，并且被测量的介质具有腐蚀性的场合。

2主要技术指标

注：括号内的精度等级仅供特殊订货。

使用环境温度：-25~70℃

温度影响：不大于0.4%/10℃(使用温度偏离20±5℃)

抗工作环境振动：V·H·4级　耐震型外壳防护等级：IP65[1]

3导压系统及外壳等材质

  不锈钢耐震压力表外形尺寸图

5测量范围的确定

为了***弹性元件能在弹性变形的安全范围内可靠地工作，在选择压力表量程时，必须根据被测压力的大小和压力变化的快慢，留有足够的余地，因此，压力表的上限值应该高于工艺生产中可能的压力值。在测量稳定压力时，工作压力不应超过测量上限值的2/3；测量脉动压力时，工作压力不应超过测量上限值的1/2；测量高压时，工作压力不应超过测量上限值的3/5。一般被测压力的最小值应不低于仪表测量上限值的1/3。确保仪表测量结果的***度和灵敏度。

根据被测参数的值和最小值计算出仪表的上、下限后、不能以此数值直接作为仪表的测量范围。我们在选用仪表的标尺上限值时，应在国家规定的标准系列中选取。中国的压力表测量范围标准系列有：-0.1-0.06,0.15;0-1,1.6,2.5,4,6,10X10" MPa（其中n为自然整数.可为正、负值）。

6精度等级的选取

根据工艺生产允许的误差和选定的仪表最程、计算出仪表允许的引用误差，在国家规定的精度等级中确定仪表的精度。一般来说，所选用的仪表越精密，则测量结果越***、可靠。但不能认为选用的仪表精度越高越好.因为越精密的仪表一般价格越贵，操作和维护越费事。因此，在满足工艺要求的前提下，应尽可能选用精度较低、价廉耐用的仪表。[3]

7安装注意事项

1． 仪表使用环境温度为-40~70℃，相对湿度不大于80%，如偏离正常使用温度20 5℃时，须计入温度附加误差。

2． 仪表必须垂直安装，力求与测***保持同一水平，如相差过高计入液柱所引起的附加误差，测量气体时可不必考虑。安装时将表壳后部防爆口阻塞，以免影响防爆性能。

3． 仪表正常使用的测量范围：在静压下不超过测量上限的3/4，在波动下不应超过测量上限的2/3。在上述两种压力情况下大压力表测量***都不应低于下限的1/3，测量真空时真空部分全部使用。

4． 使用时如遇到仪表指针失灵或内部机件松动、不能正常工作等故障时应进行检修，或联系生产厂家维修。

5． 仪表应避免震动和碰撞，以免损坏。

6． 订货时请注明：仪表型号及名称；仪表的测量范围；仪表的精度等级偏离正包装要求和其它。

7． 不锈钢耐震压力表不适用于外界有氧、氯、硝酸和过氯化氢等强氧化剂环境。
