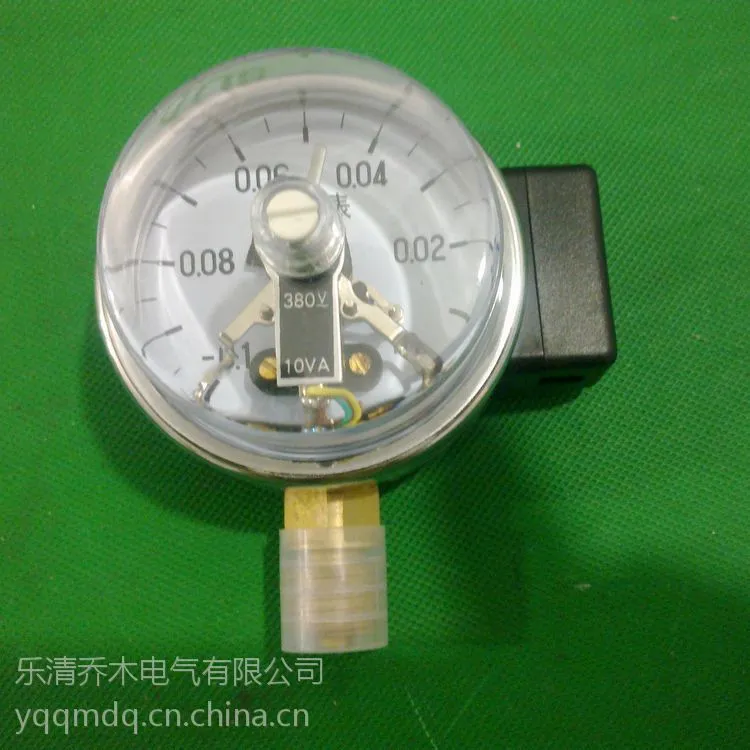

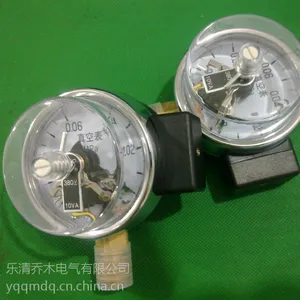

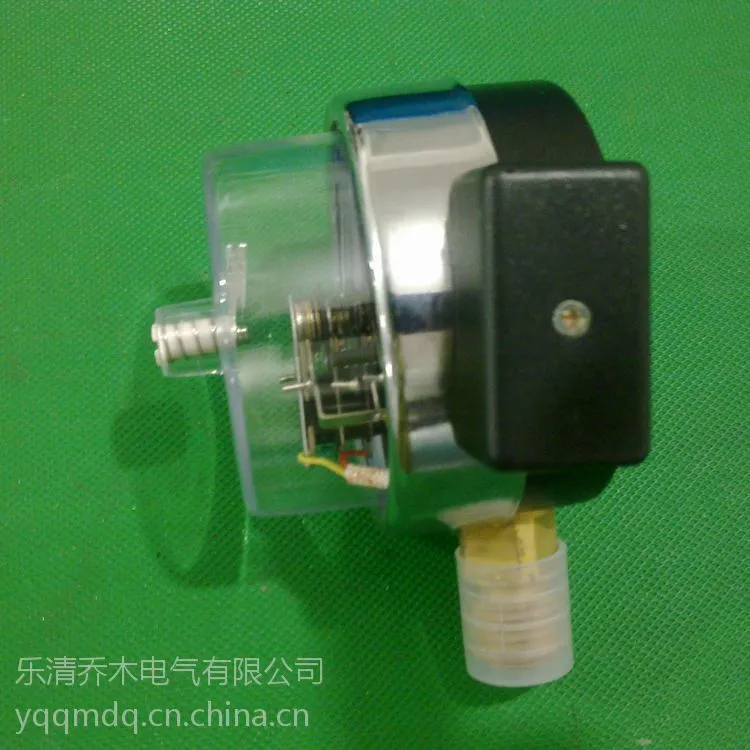

YX系列电接点压力表

产品简介

电接点压力表广泛应用于石油、化工、冶金、电站等工业部门或机电设备配套中测量无爆炸危险的各种流体介质的压力，仪表经与相应的电气器件配套使用，可对被测压力系统实现自动控制和发信（报警）的目的。电接点压力表由测量系统、指示系统、磁助电接点装置、外壳、调整装置和接线盒（插头座）等组成。

工作原理

电接点压力表的工作原理是基于测量系统中的弹簧管在被测介质的压力作用下，追使弹簧管之末端产生相应的弹性变形一位移，借助拉杆经齿轮传动机构的传动并予放大，由固定齿轮上的指示（连同触头）逐将被测值在度盘上指示出来。与此同时，当其与设定指针上的触头（上限或下限）相接触（动断或动合）的瞬时，致使控制系统中的电路得以断开或接通，以达到自动控制和发信报警的目的。

主要技术参数

注：括号内的精度等级仅供特殊订货。

安装方式:

  1 · 轴向带前边   2 ·径向无边   3 · 径向带前边

接点电气参数

  工作电压():380VAC;220VDC   工作电流:1A   持续电流;0.6A   功率:30W   电接点压力表使用工作温度：-25℃~55℃   工作压力上限：不大于仪表上限的2/3   工作环境振动频率不大于25Hz，振幅不大于0.5mm

电器原理

  以控制压缩机电机为例：储气灌压力到达下限自动开启，到达上限自动停机。   控制过程如下：在压力到达（或开机时低与）下***，电接点压力表的活动触点（电源共公端）与下限触头接通，继电器J1动作并自锁， 其常开触头闭合驱动J3，电动机得电运转。 当压力到达上***，活动触点与上限触头接通，继电器J2动作，其常闭触头断开，切断J1供电，其常开点断开，J3释放，电机停转。 如此往复，达到自动控制的目的。
