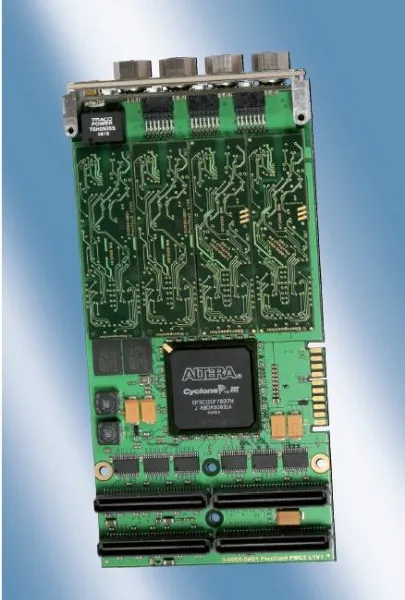

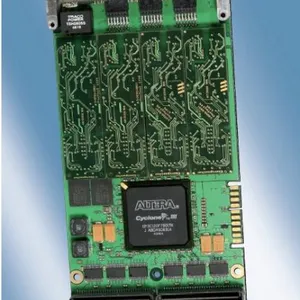

Flexcard pmc ii

用于分析和控制应用的经济的FlexRay PMC卡

FlexCard　PMC　II，高可变性-多种协议支持-面向未来，FlexCard　PMC　II是一种基于PMC设计的车辆总线系统的总线接口设备。四个物理层（Flex　Tiny　II）插槽支持总线通信控制器的多种配置。每一个Flex　Tiny　II模块支持两种同样的物理层驱动。可以配置高达4条FlexRay（通道A和B）或者高达8个CAN通信控制器。它具有广阔的未来应用领域。
　　
　　配对总线接口的可变连接节省了系统中多个设备和插槽的使用。运用不同的监测模式，这卡能作为单纯的监测工具和通信节点使用。FlexCard　PMC　II支持多种协议，因而特别适合于多总线应用的情况。在客户应用过程，所有FlexCard产品标准一致的API减少了设备的整合。在几乎所有的PCI系统里，PMC设计使整合简单化。
　　
　　功能特性
　　●4个FlexTiny　II插槽，可配置4个FlexRay（通道A＋B）或者8个CAN通信控制器
　　●在预定下支持LIN、MOST、Ethernet、RS232
　　●配置总线终端
　　●2个触发连接器，可配置成输入或输出
　　●2MB　板载内存；1MB数据缓冲
　　●LED显示状态
　　●支持多种操作系统的大量驱动软件
　　●以时间戳为基底的有序相关性
　　●通过用户PC进行固件升级
　　
　　应用领域
　　●下线测试
　　●硬件闭环系统（HiL）
　　●网络仿真
　　●带有PMC或PCI系统的测量设备
　　●模具开发
　　●车辆内部测试
　　●ECU质量测试
　　
　　CAN功能范围
　　●接收和传输CAN报文（数据和远程帧）
　　●无总线接口下可用沉默模式侦听
　　●过滤合适的缓冲配置
　　●错误状态信号直接面向用户应用
　　
　　FlexRay功能范围
　　●接收和传输FlexRay报文
　　●异步侦听（如启动记录）
　　●接收空值配置
　　●传输确认
　　●接收和传输FlexRay标志和唤醒模式
　　●网络同步的即时信号（时间戳）
　　●错误状态（如总线／语法错误）信号直接面向用户应用
　　●针对各种错误状态或***插槽触发的配置触发连接器
　　●可配置***个启动／同步帧（带有只有一个同步通讯控制器的固件版本），以在虚拟FlexRay簇中阻止启动／同步FlexRay节点
