加药装置

一、            加药装置工艺原理

   锅炉给水中的钙、镁硬度会在高温环境下发生化学反应或者浓缩结晶，生成不溶的水垢，牢固附着在锅炉受热面上。这种水垢是热不良导体，会阻碍热传导，严重时可能发生锅炉爆管事故；另外还会加剧垢下金属化学腐蚀，危害相当严重。

虽然锅炉凝结水、给水都经过严格软化、除盐处理，但仍有少量钙、镁进入炉水，如果不对这部分进行处理，也会结垢对锅炉安全运行造成威胁。目前炉水加磷酸盐是最为适宜处理方法，生成物（碱式磷酸钙）是一种松软的水渣，易随锅炉排污排除，且不会粘附在锅内变成水垢。

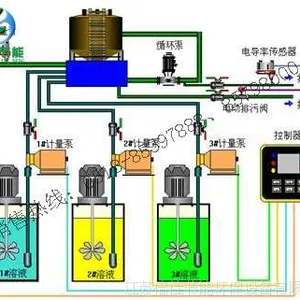

加药装置主要包括药液溶配系统、计量投加系统、安全系统、控制系统等四部。固体磷酸盐加入溶药箱内，然后按比例加入除盐水或凝结水搅拌溶解，再由计量泵投加系统投加到锅炉汽包内。投加控制采用手动方式，也可依据上位系统输出的信号进行随动控制自动投加。

二、          加药装置分类及结构

   加药装置包括：给水加氨装置、加联氨装置、炉水加磷酸盐装置、凝结水加氨装置等。一般分为：一箱一泵、一箱二泵、二箱三泵、二箱一 四泵。

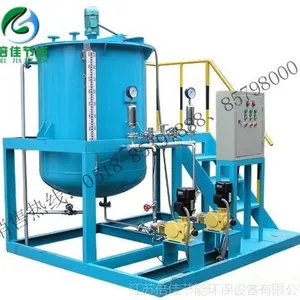

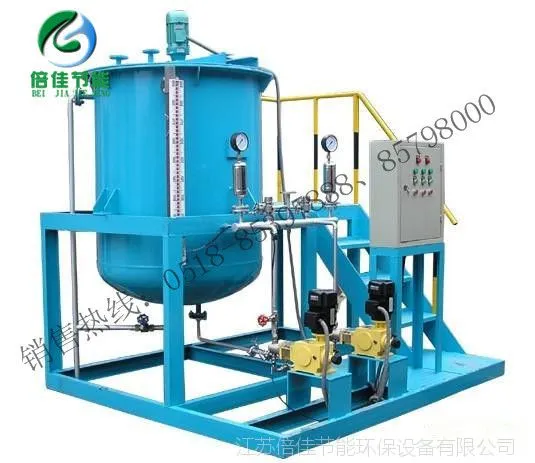

    加药装置组成结构：溶液箱、液位计、计量箱、搅拌器、加药计量泵、安全阀、压力表、控制柜、阀门及管路集中布置，各部件材质主要分不锈钢和碳钢衬胶。

三、加药装置特点

1、加药装置配置的溶液箱、计量泵以及系统管路均根据需要采用了防腐设计，寿命长。

2、具备手动、自动和手（自）动等多种控制方式，限度的满足市场要求。

3、根据用户要求可以实现定期配药，定期搅拌。

四、加药装置定购须知

1、提供化学溶液为何种，确定加药装置材质。

2、加药泵选定压力及流量。

3、溶液箱配套一般为1m3.

4、配置为几箱几泵。

5、具体配置有：(1)搅拌机(2)溶液罐(3)液位计(4)安全阀(5)管线支架(6)计量泵(7)溶液罐出口阀(8)溶液罐排污阀(9)进水管线阀(10)过滤器(11)加药管线(12)压力表(13)泵出口管线阀(14)电控柜(15)泵进出口管线阀

五、加药装置使用范围：高压及更高参数汽包锅炉炉水处理

六、加药装置规格型号

（一箱一泵）规格型号

（一箱二泵）规格型号

（二箱三泵）规格型号

（二箱三泵）规格型号

（备注：可以根据客户要求设计相应加药装置型号）
