清洗装置

一、清洗装置概述

清洗装置是汽轮机发电机组在运行中对凝汽器冷却管进行有效清洗的设备。该套装置在机组连续运行不降低负荷状态下，借助于水流作用将同等于冷却管内径的胶球挤进管内，对管内壁进行察洗及除垢降低冷却管热阻，增大换热系数。降低凝汽器的端差和汽轮机背压，提高机组热效率，***机组***运行，同时减缓管内侧腐蚀，提高电厂的经济效益。不仅适用于电厂凝汽器设备，还广泛应用与石油、化工等行业。

二、目前凝汽器主要清洗方法

酸洗、人工清洗、机械清洗、高压水清洗、物理清洗等清洗方法都涉及到停机和清洗期间减少发电时间等问题，而且每年因结垢而增加清洗次数，增加清洗费用。如果清洗不好，直接影响到电站发电效率，增加清洗成本。

三、清洗装置特点

1、由收球网、装球室、胶球泵、分汇器、阀门、管路和电器控制柜构成。

2、为了***胶球清洗装置的可靠运行，防止循环水中带有的大量杂物堵塞凝汽器换热管，应在循环水入口管上加装二次滤网，将循环水中大于7mm杂物清除掉。

3、该设备使用范围：1.5MW—300MW机组。

4、该设备可分为手动配置操作、电动配置操作、全程自动化操作。邦德公司可根据用户要求，同时结合机组的现场空间和用户资金条件等来设计制造该设备的配置情况以达到的清洗效果。邦德公司生产的胶球清洗装置是目前行业产品，具有设计结构新颖合理；操作方便；胶球回收率（≥95%），二次滤网过滤能力强，水阻≤350㎜H2O。

5、投入该设备运行后可实行在线清洗，不用再使用其它任何装置清洗换热管，保持凝汽器换热管的干净、清洁，使机组保持运行状态。不影响整体凝汽器系统任何部件和安全运行，运行成本低，每年的清洗运行成本不超过2000元，且检修方便。

四、胶球清洗装置工作原理

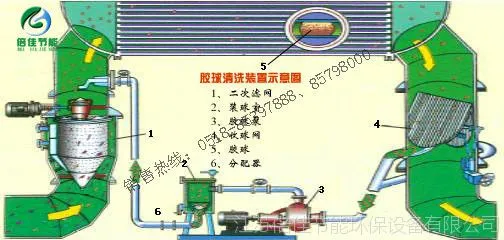

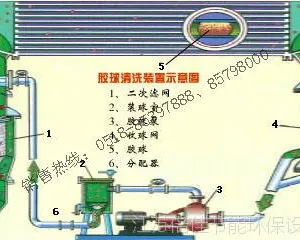

选用合适的海绵胶球，球的湿态直径比冷却管内径略大一点(约1—2mm)，且湿态比重和水相近。将胶球投入装球室内，数量为凝汽器进水室铜管数的10％左右。然后启动胶球泵，打开系统两端球阀，胶球就在比循环水进口压力略高一些的水流带动下，进入凝汽器水室。因胶球是一个多微孔柔软的弹性体，在循环水进口压力差的作用下，被挤压通过冷却管，对冷却管内径进行一次抹擦，使管内壁污垢随水流带出，胶球随循环水经出水管进入收球网，在收球网板的阻拦下，把胶球分离出来，由胶球泵抽出重新回到装球室，如此循环往复对凝汽器冷却管实现连续自动清洗。

五、胶球清洗装置主要组成部件

主要组成部件：收球网、装球室、分汇器、胶球泵、二次滤网、程控柜

收球网作用

收球网是胶球清洗系统中的关键设备，安装于凝汽器出水管段上，是胶球从循环冷却水中分离出来，具有不漏球、不卡球的特点。邦德公司生产的收球网有以下三种形式：SD（单网片式）、SF（A字分流式）、SLD（漏斗式）

1、SD收球网（单网片式收球网）

A．结构特点

SD（单网片）型收球网适用于管径为DN400—700mm系统，它是由一个网板、一个操作轴、导流翼、外壳、操作机构（电动执行机构）等组成。

网板由不锈钢制成，可以转动，当网板靠在外壳壁上时为收球位置，转动一定角度超过收球网进、出口中心线10℃左右到达反冲洗位置。

B、工作原理

收球位置：当系统运行时，网板处于收球位置，此时网板四周紧贴外壳内壁，胶球通过网板阻拦在一侧汇集，经引出管被一股水流携带吸入胶球输送泵，胶球又被送回装球室进行再循环使用，

反洗位置：网板前后压差达一定值时，操作网板至反冲洗位（在收球后进行），此时积存在网板上的杂物，被冷却水水流冲洗并携带走。

C、主要技术参数

收球率：≥95%，水阻：≤300mmH2O，网板板条间距：7mm，电源：380V

D、设备外形与结构尺寸(mm)

备注:1、外壳2、栅网板3、轴系4、球出口5、导流板6、手孔7、测压管8、执行机构

2、SF收球网

A、结构特点

SF型收球网适用于循环水管径DN800-2200mm的系统。由外壳、两个网板、两个操作轴、两个导流板、两个胶球出口、传动机构、执行结构等组成。

两个网板由不锈钢制成，可以翻动，A字型布置；当网板呈A型时，网板边缘与外壳内壁贴住时为收球状态；当两个网板向两侧翻转达到一定角度时为反冲洗状态。

B、工作原理

收球位置：系统运行时，网板处于收球位置，此时两个网板边缘分别与筒壁内侧贴住，胶球由于网板的阻拦被汇聚在收球网两侧，分别被水流携带通过胶球出口，经汇集后被吸入胶球泵内，送回清洗装置，供再循环使用。

C、主要技术参数

收球率：≥95%，水阻：≤300mmH2O，网板板条间距：7mm，电源：380V

D、设备外形与结构尺寸（mm）

备注：1、球出口2、栅板3、导流板4、差压开关接口5、电动执行机构6、吊耳7、外筒体8、人孔9、进口法兰10、出口法兰11、连杆12、轴座13、轴14、导流边翼

3、SLD收球网

A、结构特点

SLD型收球网由外壳、集球漏斗网、出球口等组成。集球漏斗网形式圆锥形，材质为不锈钢制作。

漏斗型收球网优点是不跑球，如果在系统内不存在漂球死角，侧收球率打98%。

缺点是水阻大，因为在收球的同时循环水内一些杂物也被挡在网内，因此在循环水进口必须安装除污效率较高的二次滤网，和在收球网内设计负压反冲排污口，加大漏斗网通流面积，确保水阻小于设计值。

B、工作原理

漏斗型收球网在系统运行时，漏斗网始终处于收球位置，胶球随着循环水进入漏斗网内，汇集于圆锥形漏斗底部出口被吸入胶球输送泵内，送回清洗系统，供再循环使用。

C、主要技术参数

收球率：≥95%，水阻：≤300mmH2O

D、设备外形与结构尺寸（mm）

备注：1进口2、网芯3、胶球出口4、出口端5、观察孔

装球室

A、作用

装球室在胶球清洗装置中用于加装胶球，回收胶球，观察胶球在系统中运行情况。

B、结构特点

装球室结构由外壳、盖板、集球斗、切换阀、进口管手动执行机构或电动执行机构组成，盖子上镶有有机玻璃观察窗和排气阀，外壳下部装有放水阀，装球室设计有足够的容量，以***海绵胶球在装球室内有巡回的余地。

C、工作原理

胶球清洗装置投运前，将装球室切换阀放在收球位置,在装球室内投入足够数量的胶球，装球数量为凝汽器单程换热管的10%，利用装球室的出口球阀和排气阀将装球充满水；然后打开切换阀以及胶球清洗装置单程系统中阀门，再启动胶球输送泵，进入工作状态；收球时将切换阀放到收球位置，再打开放水阀，此时胶球被挡在装球室漏斗内，10分钟将胶球清洗系统停止运行，从装球室内取出胶球，清点数量，计算收球率。

分汇器

一、作用

分汇器是一个三通（管）阀。通过其中导向板的切换可使胶球进入需要清洗的一侧凝汽器中。它也可作为收球网胶球引出管的汇合和按球管的分流三通管使用。

胶球泵

一、作用

胶球泵是清洗系统中使胶球进行不断循环的动力设备。该泵是一个专用的无障碍离心泵，其叶轮由片叶片构成管状通道，它具有不堵球、不切球和对胶球磨损小等优点。

二、性能参数

二次滤网

一、          作用

清除循环水中大于8mm的杂质，防止杂物随着循环水进入凝汽器换热管管程，堵塞换热管而影响冷却效果以及保障胶球清洗装置收球率。

二、           形式

邦德公司经过多年实践推出清污能力强、水阻小、自动化程度高、运行***、检修维护方便。具体形式有：网芯固定WE型外旋式二次滤网和排污斗（网芯）旋转EDF型负压反冲式二次滤网。

1、WE外旋式二次滤网

A、结构特点

WE系列外旋式二次滤网为立式安装，由壳体、网芯、蝶阀和排污阀等组成。网芯采用不锈钢制造、排污口放水口、人孔门位置根据电厂实际情况进行设计。

B、工作原理

WE系列外旋式二次滤网的进水是从网芯外部流向网芯内部，循环冷却水中杂物被阻拦、积存在网芯外部周围。当网芯内、外压差达到一定值时，将排污阀打开，并将蝶阀由全开位置转到导向位置，使循环冷却水在网芯外围沿切线方向急速旋转流动，从而将积存在网芯外围杂物冲刷掉，然后汇集到排污管中排掉。当清污冲洗结束后，将蝶阀转到全开位置，关闭排污阀。

C、主要技术参数

清污率：≥95%，水阻：≤300H2O，网芯孔径直径：8.0mm

D、规格型号及尺寸

E、订货须知

（1）   提供安装形式（立式/卧式）、接管通径、现场空间

（2）   循环水流设计值

（3）   循环水中杂质含量居多是何种杂质

2、EDF型二次滤网

A、结构特点

主要由：壳体、不锈钢网芯、传动机构、减速机、排污阀门等六部分组成，有立式和卧式两种

B、工作原理

经过拦污栅和一次滤网过滤的循环水中含有不少悬浮物和泥沙的杂质，再经过循环水泵进入二次滤网再过滤。当水中悬浮物和泥沙等杂物在滤网处附着到一定数量时，滤网的内外水压差增大到控制系统规定时（一般为500mmH2O柱），自动控制系统启动，排污阀同时打开，排污斗开始旋转，附着的杂物被负压反冲水反冲排污口排掉。待内外压差恢复到正常时（一般≤300mmH2O柱）驱动机构自动关闭，排污阀同时关闭。从而完成过滤排污过程，同时二次滤网可与DCS系统连接实现在线操作。

C、主要技术参数及运行方式

（1）主要技术参数

清污率：≥95%,水阻：≤300mmH2O、网芯孔径：8mm,二次滤网一次反冲洗时间小于5分钟，且一次清洗带走的水量小于相应时间内额定流量5%，执行（电力部标准DL/T581-95T）

(2)运行方式

二次滤网操作方式：手动操作和自动操作。

四种运行方式

A、二次滤网差压控制为：二次滤网前后设压、差测量系统，当前后压、差达到设定值时500mmH2O二次滤网网芯内或外的排污斗（槽）在摆线针轮减速机驱动下，同步转动，附在网芯内或外表面的杂物通过罩在网芯内表面的排污斗（槽），被网芯外或内流向网芯内或外部反冲水将其反冲入排污斗（槽），然后进入排污管，通过自动打开的排污阀排掉，排污时间结束，差、压测量系统再次检测差压值，当差压值大于500mmH2O时，排污机构再次启动，再次清洗，直至差、压低于设计值300mmH2O时，减速机自动停止旋转，排污阀自动关闭，清洗结束。

B、二次滤网时序控制：列如：二次滤网设计8小时（可任意设定）自动清洗一次，清洗时无论差、压是否达到设计值，都自动启动清洗，待清洗时间结束后，减速机停止工作，排污阀随之关闭。时序控制时，差、压控制为停止状态，相互不能同时运行。

C、就地控制：为方便现场就地调试工作，通过手动/自动控制切换，以及对排污阀、减速机方向进行调整。

D、在集中控制室通过单元机组DCS的操作，能远程操作实现自动程序启动和停止。

(3)、型号及尺寸（单位mm）

(4)订货须知

（1）提供安装形式(立式、卧式)、接管通径、现场空间位置

（2）循环水流量设计值

（3）循环水中杂质含量居多是杂质

程控柜

程控柜为胶球清洗专用设备，程控采用PLC可编程控制器，具有自动、手动控制功能。开关量输入模块DI，开关量输出DO。按工艺流程设备要求分组，主要按液位信号机PH信号自动控制设备，各设备的运行、备用，状态送到控制面板显示。PLC负责点的采集、回路控制。使检测更准确、到位，确保球的高效率回收，具有远程控制功能。
