性价比*** 哈默纳科组合型谐波减速机SHG系列议价价格

加工定制：是	类别：齿轮减速机	品牌：哈默纳科
型号：SHG-20-100-2UH-SP	齿轮类型：斜齿轮减速机	安装形式：卧式
布局形式：同轴式	齿面硬度：软齿面	用途：减速机
输入转速：4000（rpm） rpm	额定功率：4.5kw	输出转速范围：3300rpm
许用扭矩：117N.m	使用范围：通用	级数：无级
减速比：100	规格：20

展开

性价比*** 哈默纳科组合型谐波减速机SHG系列议价

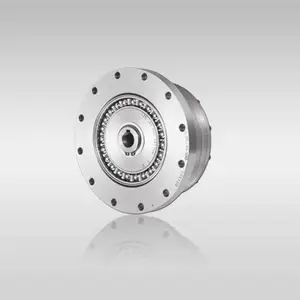

SHG是一种高转矩用谐波驱动，是SHF系列的强化型。
以“负载容量提升、针对强度的可靠性提升、长寿命化”为研发理念，与SHF系列的同尺寸产品相比，实现了以下性能的提升。

额定转矩 : 提升30%
起动停止时转矩 : 提升30%
瞬间转矩 : 提升30%
棘爪扭矩 : 提升30%
额定使用寿命 : 提升42%(10000小时)
外形尺寸、刚性、角度传动精度、输入转动惯量等与SHF系列相同。

	机型 : SHG系列
	型号 : 14, 17, 20, 25, 32, 40, 45, 50, 58, 65
	减速比 : 50, 80, 100, 120, 160
	型号 :
	? 2A-GR=组件型（型号14, 17为2A-R）
	? 2UH=中空组合型
	? 2UJ=带输入轴的组合型
	? 2SO=简易组合型（标准结构）
	? 2SH=简易组合型（中空孔结构）
	特殊规格（标准品不标SP。）

型号	减速比	输入2000r/min时的额定转矩	起动、停止时的容许转矩	平均负载转矩的容许值	瞬间转矩	容许输入转数（油脂润滑）
型号	减速比	N?m	N?m	N?m	N?m	r/min
14	50	7.0	23	9	46	8500
	80	10	30	14	61
	100	10	36	14	70
17	50	21	44	34	91	7300
	80	29	56	35	113
	100	31	70	51	143
	120	31	70	51	112
20	50	33	73	44	127	6500
	80	44	96	61	165
	100	52	107	64	191
	120	52	113	64	191
	160	52	120	64	191
25	50	51	127	72	242	5600
	80	82	178	113	332
	100	87	204	140	369
	120	87	217	140	395
	160	87	229	140	408
32	50	99	281	140	497	4800
	80	153	395	217	738
	100	178	433	281	841
	120	178	459	281	892
	160	178	484	281	892
型号	减速比	输入2000r/min时的额定转矩	起动、停止时的容许转矩	平均负载转矩的容许值	瞬间转矩	容许输入转数（油脂润滑）
型号	减速比	N?m	N?m	N?m	N?m	r/min
40	50	178	523	255	892	4000
	80	268	675	369	1270
	100	345	738	484	1400
	120	382	802	586	1530
	160	382	841	586	1530
45	50	229	650	345	1235	3800
	80	407	918	507	1651
	100	459	982	650	2041
	120	523	1070	806	2288
	160	523	1147	819	2483
50	80	484	1223	675	2418	3500
	100	611	1274	866	2678
	120	688	1404	1057	2678
	160	688	1534	1096	3185
58	80	714	1924	1001	3185	3000
	100	905	2067	1378	4134
	120	969	2236	1547	4329
	160	969	2392	1573	4459
65	80	969	2743	1352	4836	2800
	100	1236	2990	1976	6175
	120	1236	3263	2041	6175
	160	1236	3419	2041	6175

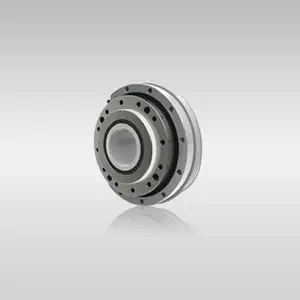

中空组合 2UH（简易组合 2SH）

部分为简易组合型的构成。

尺寸表(单位 : mm)

符号/型号		14	17	20	25	32	40	45	50	58	65
?A		54	64	75	90	115	140	160	175	201	221
B		52.5	56.5	51.5	55.5	65.5	79	85	93	106	128
C		12	12	5	6	7	8	8	9	10	14
?D h7		74	84	95	115	147	175	195	220	246	284
?E		14	19	21	29	36	46	52	60	70	80
重量 (kg)	2UH	0.71	1.00	1.38	2.1	4.5	7.7	10.0	14.5	20.0	28.5
重量 (kg)	2SH	0.45	0.63	0.89	1.44	3.1	5.4	6.9	10.2	14.1	20.9

带输入轴组合 2UJ（简易组合 2SO）

部分为简易组合型的构成。

尺寸表(单位 : mm)

符号/型号		14	17	20	25	32	40	45	50	58	60
?A		54	64	75	90	115	140	160	175	201	221
B		50.5	56	63.5	72.5	84.5	100	108	121	133	156
C		14	16	20	25	25	30	30	35	35	40
?D h7		74	84	95	115	147	175	195	220	246	284
?E h6		6	8	10	14	14	16	19	22	22	25
重量 (kg)	2UJ	0.66	0.94	1.38	2.1	4.4	7.3	9.8	13.9	19.4	26.5
重量 (kg)	2SO	0.41	0.57	0.81	1.31	2.94	5.1	6.5	9.6	13.5	19.5

尺寸及形状的详细情况，请使用本公司发行的交货规格图进行确认。
