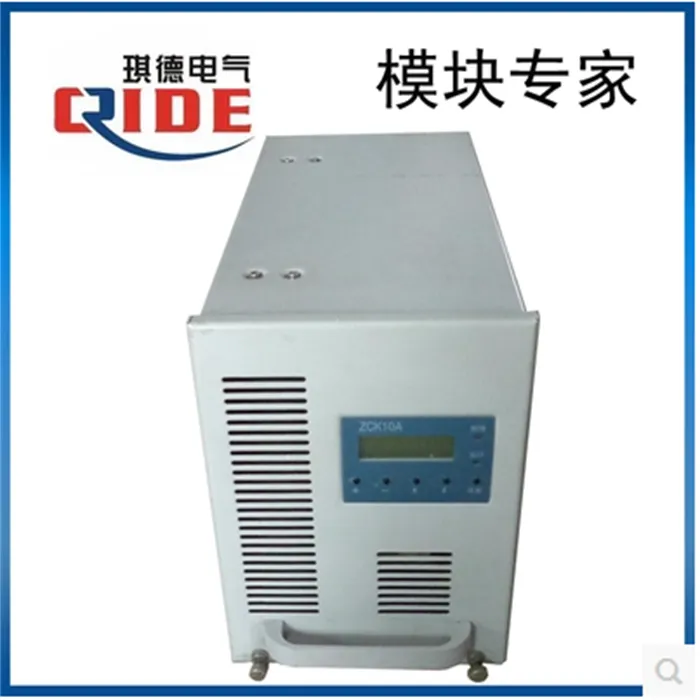

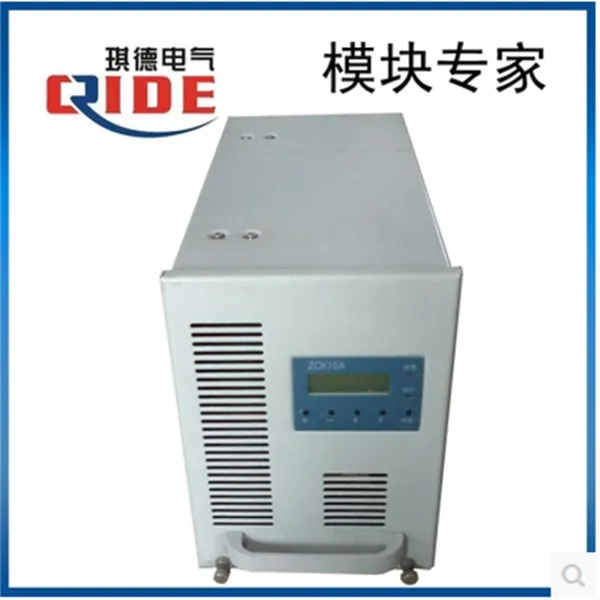

供应直流电源模块ZCK10A EK22010 G10H DSP220-10A价格货期，直流屏充电模块ZCK10A，整流模块EK22010，G10H1，Z10H，充电机K1B10，K1B07，K2B10L，K3B10L，K3B20L，K2A20L，K3A20L，K3A10L，K2A10L，质量稳定，价格优惠，欢迎大家来电咨询，我们将竭诚为您服务。

主要技术参数(EK22010):三相输入额定电压：380V，50HZ电压变化范围：323V~437V频率变化范围：45HZ~45HZ 输出额定值： 10A/220V电压调节范围：180V~320V转换效率：≥93%（满负荷输出）输出限流范围：10%~105%×额定电流稳压精度：≤0.5%　稳流精度：≤0.5%纹波系数：≤0.1% 动态响应：在20%负载跃变到80%负载时恢复时间≤200цS，超调≤±5%可闻噪声：≤55db工作环境温度：-5℃~ 40℃外型尺寸（高×宽×深）：199mm×155mm×329mm（箱体）221.5mm×160mm（前面板）产品重量：8.0kg

1.4 ZCK10A (ZCK15B)功能说明

A. 保护功能

l       输出过压保护

输出电压过高对用电设备会造成灾难性事故，为***此类情况发生，我公司的高频模块内有过压保护电路，出现过压后模块自动死锁，相应模块故障指示灯亮，故障模块自动退出工作而不影响整个系统正常运行；过压保护点设为320V±2V（ZCK10A）或者160V±2V（ZCK15B）。

l       输出限流保护

每个模块的输出功率受到限制，输出电流不能***增大，因此每个模块输出电流限制为额定输出电流的1.05倍，如果超负荷，模块自动调低输出电压以保护模块。

l       短路保护

整流模块输出特性如下图，输出短路时模块在瞬间把输出电压拉低到零，限制短路电流在限流点之下，此时模块输出功率很小，以达到保护模块的目的。模块可长期工作在短路状态，不会损坏，排除故障后模块可自动恢复工作。

l       并联保护

每个模块内部均有并联保护电路，***故障模块自动退出系统，而不影响其它正常模块工作。模块并机输出示意图如下图所示。

整流模块1

并联保护电路

l       过温保护

过温保护主要是保护大功率变流器件，这些器件的结温和电流过载能力均有安全极限值，正常工作情况下，系统设计留有足够余量，在一些特殊环境下，如环境温度过高、风机停转等情况下，模块检测散热器温度超过85℃时自动关机保护，温度降低到70℃时模块自动启动。

l       过流保护

过流保护主要保护大功率变流器件，在变流的每一个周期，如果通过电流超过器件承受电流，关闭功率器件，达到保护功率器件的目的。过流保护可自动恢复。

B. 测量功能

测量模块输出电压和电流以及模块的工作状态，并通过LCD显示，使用者可以直观方便的了解模块和系统工作状态。

C. 故障报警功能

在模块出现故障时模块会发出声光报警，同时LCD上显示故障信息，用户能方便的对模块故障定位，便于及时排除故障。

D. 设置功能

l       输出电压设置

通过LCD和按键设置模块的输出电压；根据模块工作母线、模块充电状态、浮充电压、均充电压、控母输出电压等参数确定模块的输出电压。

l       无级限流

通过监控系统可在5% - 105%额定电流内任意设置限流点，限流点通过LCD和按键设置，根据设置的模块工作母线、合母限流、控母限流等参数确定模块输出限流。

l       遥控功能

可遥控模块的开/关机、均/浮充电压转换。

E. 校准功能

l       电压测量校准

通过LCD和按键校准模块输出电压测量；操作方法见“模块操作说明”。

l       电流测量校准

通过LCD和按键校准模块输出电流测量；操作方法见“模块操作说明”。

l       输出电压控制校准

通过LCD和按键校准模块输出电压控制；操作方法见“模块操作说明”。

F. 通讯功能

模块通过RS485和主监控之间通讯，主监控通过通讯实现模块参数设置，采集模块工作参数，控制模块工作状态
