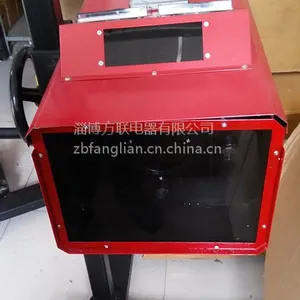

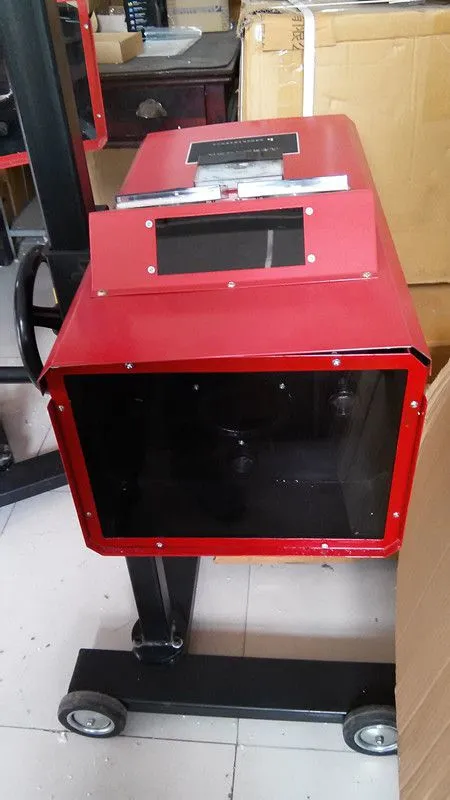

TZ-903型汽车前照灯检测仪

 TZ-903型汽车前照灯检测仪,广泛适用于各种机动车检测中心(场、站、线)、制造厂、维修行业、运输公司和车队，对各种机动车前照灯的发光强度和光轴偏斜量进行检测、调整。

  TZ-903型汽车前照灯检测仪设计新颖，操作简便，***国内同类产品。

    一、主要技术参数：

      1、使用范围：

温    度： -20℃~55℃

相对湿度： 20%~80%

环    境： 室内（或室外避阳光且避雨淋处）

      2、测量范围：
            发光强度：0~40000cd

            光轴偏斜量：

               垂直方向：上1°20’~下2°20’

               水平方向：左2°20’~右2°20’

3、示值误差：

            发光强度：±10%（相对误差） 光轴偏移量：±15’

          4、前照灯中心高测量范围：0.5~1.25m

5、检测距离：50cm

 二、仪器结构：

           TZ-903型汽车前照灯检测仪是利用五组高精度光学镜头对汽车前照灯的发光强度和光轴偏斜量同时进行测量的新型汽车安全性能检测设备。

           TZ-903型汽车前照灯检测仪由主机和升降支架两部分组成。

主机：有光学系统、受光镜组和分划投影屏组成光路接受系统，电路部分由光电接受转换器、电信号分析处理电路及光度计、光轴偏斜计组成，还设有水平校准装置和车辆摆正瞄准镜，在检测时以***仪器的正确定位。

       升降支架：采用齿轮齿条及蜗轮蜗杆啮合机构，使仪器可锁定在任意到达的高度，以适应对不同车型的不同中心高度的前照灯进行测量。

三、工作原理

          机动车前照灯是为照明车辆前方路面并在路面上有明亮而均匀的照明光束而设置的，其重要性能指标是灯光的发光强度及光轴的偏斜量。

         TZ-903型汽车前照灯检测仪是采用具有把灯光吸收并转化成电流的光电转换元件，并根据光电转换原理来设计制造而成的。仪器利用受光镜组接受汽车前照灯光束的光能，传递给光电转换元件，产生电流，经过电路系统对电流的处理后输出到显示系统，从而来测量汽车前照灯的发光强度及光轴偏斜量，并根据对前照灯的发光强度进行定量，对光轴偏斜量进行调整，直到汽车前照灯的配光性能达到***中的规定。

          1、发光强度的测量原理：把光电转换元件与光度计经处理电路连接起来，当仪器的受光镜组接受到前照灯光束的光能后，光电转换元件对应之发光强度的大小产生相应的电流，使光度计动作。据此即可测得前照灯的发光强度。

          2、光轴偏斜量的测量原理：把4个光电转换元件分成两组，并严格对称的布置在仪器的垂直与水平轴线上，位于上下位置的光电转换元件接有上下偏斜计；位于左右位置的光电转换元件接有左右偏斜计。当汽车前照灯光束照射后，各光电转换元件分别产生电流，根据其电流的差值可使“上下”偏斜计或“左右”偏斜计产生动作，从而获得前照灯光束光轴的偏斜量。

         当前照灯光轴位于正中位置时（相对而言），本组的两只光电转换元件受光强度相同，此时，上下偏斜计和左右偏斜计的指针均无偏转，说明前照灯光轴无偏斜（相对而言）。

 四、使用方法：

         1、检测场地：

            如下图，在平整的室内（或避免阳光照射的室外）场地上画出相距50cm的两条平行线，其中一条为安放灯光仪的基准线，另一条为被测车的停车界限。从停车线起画出两条车辆摆正垂直线，其距离为车辆宽度。

灯光检测场地

2、检测前准备：

         （1）被检车辆处于空载状态，轮胎气压正常，车辆停放位置应使前照灯表面与停车线在同一垂面上，并使汽车的纵向中心平面与停车线垂直（即车辆摆正）。

         （2）仪器安放：仪器的前后位置应使仪器的受光屏与放置仪器线平齐（即距前照灯表面距离2米正）；用灯光仪上的摆正瞄准镜观察被检车辆上的任意两个与车辆纵向中心垂面平行的参考点，是否在同一直线上，若不在同一条线上时，应调整仪器的位置，使灯光仪的纵向垂面与被检车辆的纵向垂面平行；使仪器处在水平状态。

3、检测方法：

（1）灯光仪与车灯找正：打开前照灯，左右或上下移动灯光仪，使车灯成像位于灯光仪对正投影屏中的坐标中心。

（2）发光强度的检测：

打开前照灯，观察光度计指针的位置，当光度计指针停在黄色区域时，发光强度在1200 cd以上（此区域是四灯制前照灯发光强度的合格范围），当光度计指针停在绿色区域时，发光强度为15000cd

以上（此区域为两灯制发光强度的合格范围），以上两种结果均说明被检前照灯的发光强度符合***的要求。当光度计指针停在红色区域时，被检车灯不合格。

（3）光轴偏斜量的检测与调整

        从左右光偏计和上下光偏计上分别指示出前照灯光束光轴的左右和上下偏斜情况。当上下偏斜计指针指在下偏绿色区域内时，前照灯灯光的上下偏斜量合格；当左右偏斜计指针指在左右绿色区域内时，前照灯灯光的左右偏斜量合格；当前照灯光束中心偏斜量不合格时，依据光偏计的指示，调节前照灯的安装角度，直到上下和左右光偏合格为止。

五、维护保养及注意事项：

    1、使用前：

       （1）主机与升降支架间的连接可靠，移动仪器时切勿推拉主机。

       （2）主机托盘的升降机构设有锁紧销，需升降调节时，必须先松开锁紧销，以防损坏传动机构。

      （3）仪器移动时要使三个支撑轮平放地面，以防摔倒而损坏仪器。

2、使用后：
      （1）仪器使用完毕后，须将升降架降***点。

       （2）在搬运过程中要轻拿轻放，切勿磕碰。

3、保养：

       （1）仪器外表应保持清洁，禁止用湿布擦拭仪器表面。

       （2）分划板和光学镜头禁止用手或其他物品直接接触，如有污点可用镜头擦拭纸轻轻擦拭。

       （3）各机械调整部分要经常注入润滑油，长期不用要加油保护，以防生锈。

4、存放：仪器要放置在干燥、通风、避光无腐蚀性有害气体的室内。
