| 产品特性:差压传感器 | 品牌:OMRON | 型号:D6F-PH5050AD3 |
| 压力类型:差压 | 工作压力:±500Pa | 输出类型:数字I2C |
| 输出电压:50mV | 精度:±3% | 系列:D6F-PH |
| 电源电压:3.6V | 端口类型:无倒钩 | 工作温度:125℃ |
| 封装/外壳:4-SIP,Dual Top Ports | 特性:温度补偿 | 最小包装数:1 |
| 应用领域:测量仪器 |
D6F-PH5050AD3高流量阻抗±500Pa节状接头MEMS差压传感器OMRON

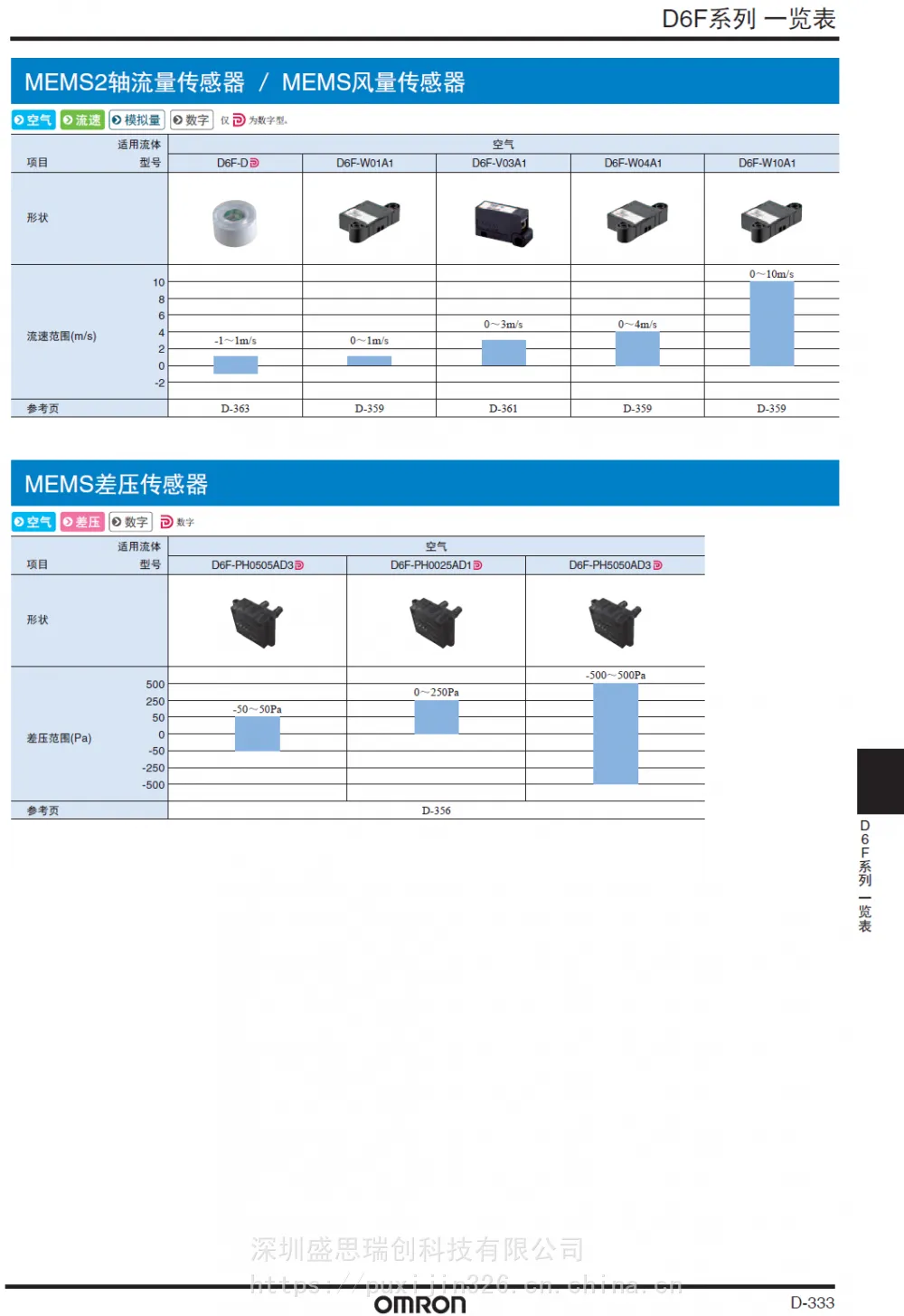

D6F-PH MEMS差压传感器
小型、高精度、耐环境性能较好的差压传感器
±3%RD的高精度。
具备直线补偿、温度补偿功能。
数字输出(I2C通信)。
高流量阻抗减少旁路配置的影响。
歧管接头/连接器型产品上线
种类
| 适用流体 *1 | 差圧範囲 *3 | 接头 | 连接 | 型号 |
|---|---|---|---|---|
| 空气 *2 | 0~250Pa | 节状接头 | 基板封装 | D6F-PH002***D1 |
| 连接器 | D6F-PH002***D2 | |||
| 复式接头 | 连接器 | D6F-PH002***MD2 | ||
| ±50Pa | 节状接头 | 基板封装 | D6F-PH050***D3 | |
| 连接器 | D6F-PH050***D4 | |||
| 复式接头 | 连接器 | D6F-PH050***MD4 | ||
| ±500Pa | 节状接头 | 基板封装 | D6F-PH5050AD3 | |
| 连接器 | D6F-PH5050AD4 | |||
| 复式接头 | 连接器 | D6F-PH5050AMD4 | ||
Note.
也有从站地址不同的型号。详情请向本公司咨询。
1.
适用流体以外的气体种类请向本公司营业人员咨询。
2.
不含灰尘、油污、油雾等物质的干燥空气
3.
标准大气压(1013.25hPa)时的压力
额定值/性能
| 型号 | D6F-PH002***D1 | D6F-PH002***D2 | D6F-PH002***MD2 | D6F-PH050***D3 | D6F-PH050***D4 | D6F-PH050***MD4 | D6F-PH5050AD3 | D6F-PH5050AD4 | D6F-PH5050AMD4 |
|---|---|---|---|---|---|---|---|---|---|
| 流量范围 *1 | 0~250Pa | ±50Pa | ±500Pa | ||||||
| 适用流体 *2 | 空气 | ||||||||
| 接头形状 | 套筒接头 外径φ4.9mm、最小外径φ4.0mm | 复式接头 | 套筒接头 外径φ4.9mm、最小外径φ4.0mm | 复式接头 | 套筒接头 外径φ4.9mm、最小外径φ4.0mm | 复式接头 | |||
| 端子规格 | 导线端子 | 4端子连接器 | 导线端子 | 4端子连接器 | 导线端子 | 4端子连接器 | |||
| 电源电压 | DC2.3?3.6V | ||||||||
| 消耗电流 | 无负载,Vcc=DC3.3V、GND=DC0V、25°C时,6mA以下 | ||||||||
| 分辨率 | 12bit | ||||||||
| 零点精度*3 | ±0.2Pa | ||||||||
| 满量程精度*3 | ±3%R.D. | ||||||||
| 温度特性(满量程) | 每10°C为±0.5%R.D.以下 | ||||||||
| 响应速度 | Typ. 33ms、Max. 50ms(12bit) 转换时间 Typ. 6ms(12bit) | ||||||||
| 传感器通过流量 *5 | 63mL/min以下 | 23mL/min以下 | 100mL/min以下 | ||||||
| 通信方式 | I2C | ||||||||
| 外壳材质 | PPS | ||||||||
| 保护结构 | IEC IP40(配管部除外) | ||||||||
| 耐压 | 10kPa | ||||||||
| 动作温度范围 *4 | -20~+80°C | ||||||||
| 动作湿度范围 *4 | 35~85%RH | ||||||||
| 保存温度范围 *4 | -40~+80°C | ||||||||
| 保存湿度范围 *4 | 35~85%RH | ||||||||
| 绝缘电阻 | 传感器外壁与导线端子间20MΩ以上(DC500V绝缘电阻) | ||||||||
| 耐压 | 传感器外壁与导线端子间AC500V 50/60Hz 1分钟(漏电流1mA以下) | ||||||||
| 重量 | 5.0g | 5.0g | 5.4g | 5.0g | 5.0g | 5.4g | 5.0g | 5.0g | 5.4g |
1.
标准大气压(1013.25hPa)时的压力
2.
不含灰尘、油污、油雾等物质的干燥空气
3.
零点精度和满量程精度为独立的误差,并非同时满足。
4.
无结冰、无凝露。
5.
D6F-PH基于热对流原理。测量差压需以空气流通为前提。
流量与差压之间的典型关系即如下所示的特性。
