QC11Y(K)系列液压(数控)闸式剪板机性能特点:

★采用全钢焊接结构,焊后去应力处理，有足够的强度与刚性.

★串联油缸结构,同步性能好。

★采用滚动夹紧导轨,不仅刀架运行平稳,而且能实现快速调节刃口间隙.刀架行程可无级调节,以提高生产效率.

★上刀架采用内倾结构，便于落料，提高工件精度，上刀架行程可无级调节。

★矩形刀片，四个刃口均可使用，刀片利用***，使用寿命长。

★剪切角可调，减少板料的扭曲变形。

★数控后挡料装置移动迅速,定位***.

。

二、液压系统

1.***的集成式液压系统，减少了管路安装，***了机床运行中高度的可靠性和安全性。

2.压料机构：出安装在机架前面支承板上的若干个压料油缸进油后，压料头在克服拉力弹簧的拉力后下压，压紧板料。在剪切完成后，借助于拉力弹簧的拉力而复位。压料力的大小随被剪切板厚度的增加而增大。后挡料的调节由伺服电动机驱动,经齿轮减速后由滚珠丝杆传动。

三、主要零件配套厂家

1.液压系统 上海华顺

2.密封元件 台湾鼎基

3.电器元件 施耐德（欧姆龙）

4.伺服电机 日本安川

5.滚珠丝杆 台湾

6.伺服电机 日本安川数控系统采用南京诶斯顿E20数控系统。东方三源公司MD11-1数控系统，荷兰进口DELEM公司数控系统

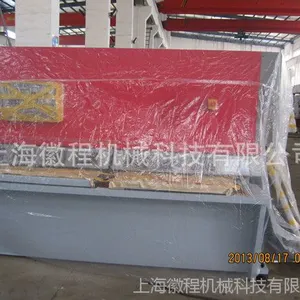

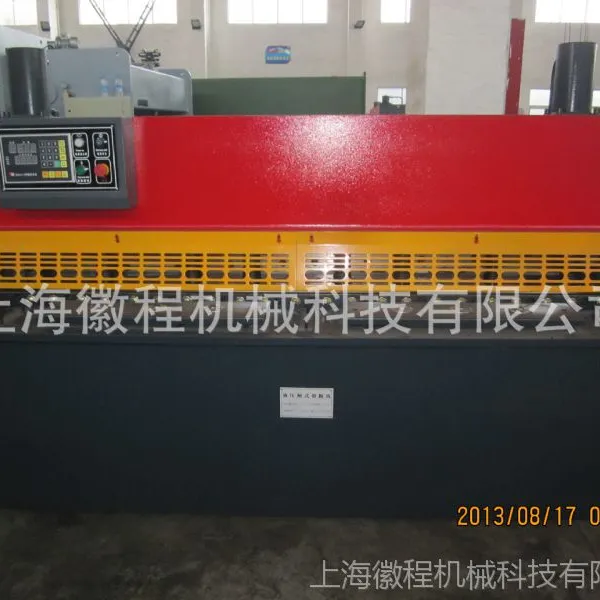

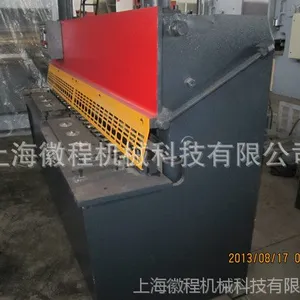

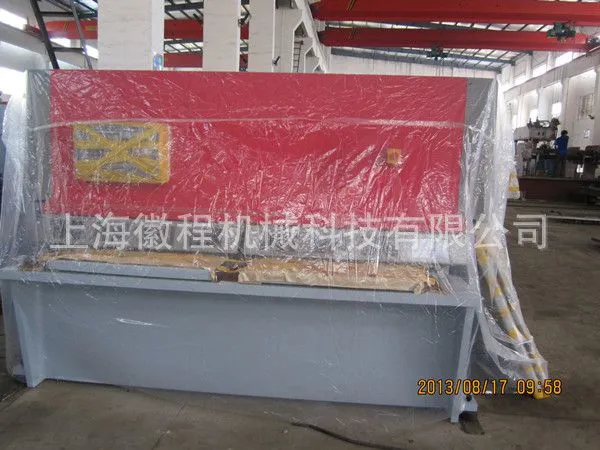

QC11Y－12×2500液压闸式剪板机

技术文件

一、   设备型号与名称：QC11Y－12×2500液压闸式剪板机

二、主要技术参数

   本机为数控液压闸式剪板机，主要由以下三部分组成：1.机械部分； 2.液压部分；3.电气部分组成；

1.机械部分：主要由机架、刀架、压料装置、后挡料装置、防护装置、组成；

1.1机架：机架系框架式全焊接结构。因此，机器有良好的刚性与抗振性。工作台面上设有刀片间隙补偿装置，用于上下刀刃之间间隙的补偿调整，使得机床经常保持良好的间隙均匀度；托料装置，便于板料在工作台上的移动；

1.2刀架：全焊接结构。由刀架体、两主油缸、三点式导轨及间隙调整机构组成；

  1.3压料装置：由一组装在机架上横梁底部压料油缸组成，在液压系统控制下，实现压料，剪切顺序动作，且压料力随剪切力成正比关系变化；

1.4后挡料装置：安装在刀架的底部，由电机拖动丝杠驱动挡料梁运动，实现剪切尺寸的定位；挡料数值数字显示；

1.5机动间隙调整装置：用于剪切不同厚度板料时剪切间隙的调整;

1.6机床随机安装标准矩形刀片壹套，可使用四个刃口剪切；

1.7托料架上安装有滚轮，方便送料；

2.液压部分：主要由油泵电机组；二位插装阀集成系统等组成；用于为主油缸、压料缸提供液压控制及驱动动力；

2.1主阀芯密封表面是锥面，其密封性好，动作可靠，维护方便；

2.2电磁阀采用湿式直流24V电磁铁，工作可靠，操作维修安全；

2.3油位表清晰直观的显示。

3.电气控制系统

主要电器元件选用天正公司产品；

四、机床的使用环境、制造检验标准

1. 1. 电源：AC380V/50HZ；3P；
2. 2. 相对湿度：≤85%；
3. 3. 温度：5—40度；
4. 4. 执行标准：JB5197-91《剪板机 技术条件》；

           GB/T14404-93《剪板机 精度》；

五、机床供货范围

1.主机：                         一台；

2.随机刀片：                     一套；（已安装在机床上）

3.随机易损件及备件：             一套；（按装箱单供应）

4.地脚螺栓、螺母、调整螺钉、垫圈 一套；

六、机床主要外购件明细

七、安装、调试及服务

1. 1.  卖方负责在买方现场调试设备并交付使用，自带必要的专用工具，安装调试及所派人员的一切费用由卖方承担；
2. 2.  设备验收按国家有关标准和双方签定的技术协议进行，并试加工零件；
3. 3.  买方提供验收用试件；
4. 4.  买方有权进入卖方的制造现场，对买方设备的制造过程进行监督、检查；

八.质量***体系及售后服务保障

1. 1.  供方获得***；2000《质量体系认证证书》；
2. 2.  供方为原机械工业“质量承诺声明”单位之一；
3. 3.  质保期：一年。质保期***方承担维修及更换备件的义务，设备出现故障在接到用户信息后24小时内响应，48小时内维修人员到达用户现场；
4. 4.  供方有***质量方针和强有力的质量控制检测手段；
5. 5.  合同生效后，供方为需方提供机床安装地基图及相关的电器、液压、气动等技术资料；
6. 6.  机床进入安装阶段后，供方为需方免费培训操作和维修人员；
7. 7.  机床到需方安装时，供方派工程技术人员进行调试技术服务；

  8.质保期后，供方长期提供技术和备件的服务。

您需购买的产品和型号后，可以直接点击旺旺图标  与我们联系，或者拨打电话

13386036792 (韦经理 )。若因公司实体业务繁忙等原因而回复稍慢，请各位买家朋友谅解！

本店支持支付宝在线交易，银行转账及汇款交易。如需银行转账或汇款可以旺旺联系或者电话联系：13386036792（韦经理），电话4009205165

1.需方向供方支付合同总价的30%预付款，合同正式生效；

2.需方支付货款总额的65%，供方7日内发货；

3.机床到达需方,需方卸机床就位,供方组织安装调试；

4.剩余5%机床调试完毕付清。

买家交易流程文字解释:

• 看中商品后下订单
• 将货款打入支付宝并通知卖家
• 等待卖家
• 检查收到的商品后确认收货
• 进入支付宝将货款划入卖家支付宝

1.运至需方使用现场，需方负责免费提供吊具和通用工具，供方负责在规定的期限内调试完毕。

2.机床到达使用现场后，供方即时派员到需方现场指导安装、调试并对需方操作管理人员进行操作和维护等培训。确保需方操作人员能独立、熟练地进行操作和维修保养。需方也可派操作者来供方培训。

3.交机床验收：按照合同和供、需双方共同商定的验收条款，对调试完毕的机床进行验收。确认机床性能及其它技术指标符合合同规定。

4.质量***期从设备验收合格之日起为12个月。在质量***期内，因供方质量问题，由供方负责修理和替换不合格的部件并承担费用；因需方原因造成的质量问题，由需方负责承担并承担费用；因需方原因造成的质量问题，由需方负责承担更换零件费用。

5.质量***期满后，需方可通过代理机构或直接向供方购买备件，供方在需要时安排技术服务。或在接到需方要求提供服务的电话（或传真）后2小时内作出响应，24小时内派出服务人员到达需方设备使用现场。

1.工厂的生产、安装与服务严格执行CE、***：2000质量***体系。

2.“三包”期内，非人为和不可抗拒的力量以外造成的所有服务免费；“三包”期后，维修服务收取成本费。

3.质量***期后的维修保养，采取电话咨询和维修上门服务（有偿）相结合，长期供应备品备件。

4.接到用户通知1小时内给予答复，24小时内赶到用户现场进行售后服务工
